应用曲线

时间:500µs/div;顶部迹线:VDD 1V/div;底部迹线:输出 1V/div
图 9-4 输出导通响应时间:无容性负载,VDD = 3.3V

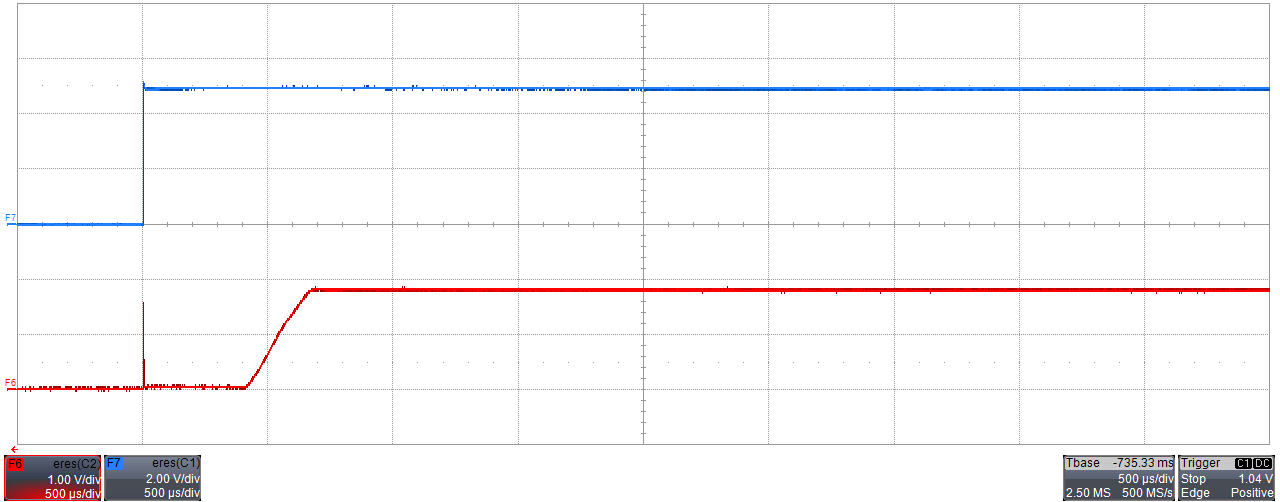

时间:500µs/div;顶部迹线:VDD 2V/div;底部迹线:输出 1V/div
图 9-6 输出导通响应时间:无容性负载,VDD = 5V
时间:500µs/div;顶部迹线:VDD 1V/div;底部迹线:输出 1V/div
图 9-5 输出导通响应时间:带 1.1nF 容性负载,VDD = 3.3V
时间:500µs/div;顶部迹线:VDD 2V/div;底部迹线:输出 1V/div
图 9-7 输出导通响应时间:带 1.1nF 容性负载,VDD = 5V
