1 特性

  • 3：1 输入多路复用器
    • 两个通用输入运行频率高达 3.1GHz，并且接受低电压正射极耦合逻辑 (LVPECL)，低压差分信令 (LVDS)，电流模式逻辑 (CML)，短截线串联端接逻辑 (SSTL), 高速收发器逻辑 (HSTL)，主机时钟信号电平 (HCSL) 或单端时钟
    • 一个晶振输入可接受 10 至 40MHz 的晶振或单端使能时钟
  • 两组差分输出，每组 3 个
    • LVPECL，LVDS，HCSL 或高阻抗 (Hi-Z)（每个组可选）
    • LMK03806 时钟源为 156.25MHz 时，LVPECL 附加抖动：
      • 20fs RMS（10kHz 至 1MHz）
      • 51fs RMS（12kHz 至 20MHz）
  • 高电源抑制比 (PSRR)：156.25MHz 时为 -65/-76dBc (LVPECL/LVDS)
  • 具有同步使能驶入的 LVCMOS 输出
  • 由引脚控制的配置
  • VCC内核电源：3.3V ± 5%
  • 3 个独立的 VCCO输出电源：3.3V/2.5V ± 5%
  • 工业温度范围：-40°C 至 +85°C
  • 36 接线超薄型四方扁平无引线 (WQFN) 封装 (6mm x 6mm)

2 应用

  • 针对模数转换器 (ADC)，数模转换器 (DAC)，多千兆以太网，XAUI，光纤通道，SATA/SAS，SONET/SDH，通用公共无线接口 (CPRI)，高频背板的时钟分配和电平转换
  • 交换机、路由器、线路接口卡、定时卡
  • 服务器，计算，PCI Express (PCIe 3.0)
  • 射频拉远单元和基站单元

3 说明

LMK00306 是一款 3GHz、6 路输出差动扇出缓冲器，用于高频、低抖动时钟/数据分配和电平转换。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的的输入时钟被分配到两组输出，每组输出包含 3 个差分输出和 1 个 LVCMOS 输出。两个差分输出组可被独立配置为 LVPECL，LVDS 或 HCSL 驱动器，或者被禁用。LVCMOS 输出具有用于在启用或禁用时实现无短脉冲运行的同步使能输入。LMK00306 由一个 3.3V 内核电源和 3 个独立的 3.3V/2.5V 输出电源供电运行。

LMK00306 具有高性能、多用途和电源效率特性，这使得它成为替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LMK00306 WQFN (36) 6.00mm x 6.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

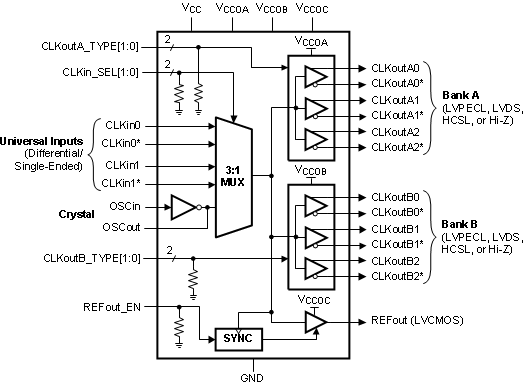

功能框图

LMK00306 30177401.gif

LVPECL 输出摆幅 (VOD) 与频率间的关系

LMK00306 30177476.gif
