5.6 典型特性

LM5164-Q1 转换效率（对数标度）图 5-1 转换效率（对数标度）
LM5164-Q1 VIN 关断和睡眠电源电流与温度间的关系图 5-3 VIN 关断和睡眠电源电流与温度间的关系
LM5164-Q1 VIN 有效电流与温度间的关系图 5-5 VIN 有效电流与温度间的关系

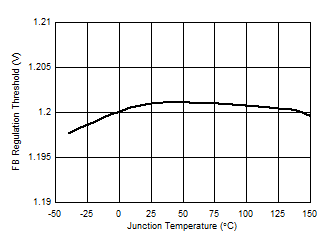

LM5164-Q1 反馈比较器阈值与温度间的关系图 5-7 反馈比较器阈值与温度间的关系
LM5164-Q1 峰值和谷值电流限制与温度间的关系图 5-9 峰值和谷值电流限制与温度间的关系
LM5164-Q1 转换效率（线性标度）图 5-2 转换效率（线性标度）
LM5164-Q1 VIN 关断和睡眠电源电流与输入电压间的关系图 5-4 VIN 关断和睡眠电源电流与输入电压间的关系
LM5164-Q1 VIN 有效电流与输入电压间的关系图 5-6 VIN 有效电流与输入电压间的关系
LM5164-Q1 MOSFET 通态电阻与温度间的关系图 5-8 MOSFET 通态电阻与温度间的关系
LM5164-Q1 COT 导通时间与 VIN 间的关系图 5-10 COT 导通时间与 VIN 间的关系
