DATA SHEET

LM290xLV 行业标准、低电压运算放大器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 适用于成本敏感型系统的业界通用放大器
  • 低输入失调电压：±1mV
  • 共模电压范围包括接地
  • 单位增益带宽：1MHz
  • 低宽带噪声：40nV/√Hz
  • 低静态电流：90µA/通道
  • 单位增益稳定
  • 可在 2.7V 至 5.5V 的电源电压范围内运行
  • 提供双通道和四通道型号
  • 严格的 ESD 规格：2kV HBM
  • 工作温度范围：–40°C 至 125°C

2 应用

  • 无线电器
  • 不间断电源
  • 电池组、充电器和测试设备
  • 电源模块
  • 环境传感器信号调节
  • 现场变送器：温度传感器
  • 示波器、数字万用表和信号分析器
  • 机架式服务器
  • HVAC：暖通空调
  • 直流电机控制
  • 低侧电流感测

3 说明

LM290xLV 系列包括双路 LM2904LV 和四路 LM2902LV 运算放大器。这些器件由 2.7V 至 5.5V 的低电压供电。

在成本敏感型低压应用中，这些运算放大器可作为 LM2904 和 LM2902 的替代产品。部分应用为大型电器、烟雾探测器和个人电子产品。LM290xLV 器件在低电压下可提供比 LM290x 器件更佳的性能，并且功耗更低。这些运算放大器具有单位增益稳定性，并且在过驱情况下不会出现相位反转。ESD 设计为 LM290xLV 系列提供了至少 2kV 的 HBM 规格。

LM290xLV 系列采用行业标准封装。这些封装包括 SOIC、VSSOP 和 TSSOP 封装。

器件信息
器件型号(1)封装封装尺寸（标称值）
LM2902LVSOIC (14)8.65mm × 3.91mm
TSSOP (14)4.40mm × 5.00mm
SOT-23 (14) 4.20 mm × 2.00 mm
LM2904LVSOIC (8)3.91mm × 4.90mm
TSSOP (8)3.00mm × 4.40mm
SOT-23 (8)1.60mm × 2.90mm
VSSOP (8)3.00mm × 3.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
GUID-8F963DB4-283C-4CA5-8337-0F5C3285910E-low.gif单极低通滤波器

4 修订历史记录

Date Letter Revision History Changes Intro HTMLB (October 2019)to RevisionC (February 2022)

  • 更新了整个文档中的表格、图和交叉参考的编号格式Go
  • 向“器件信息”表添加了 SOT-23 (DYY) 封装Go
  • 向引脚配置和功能 部分中添加了 DYY (SOT-23) 封装Go
  • 在热性能信息：LM2902LV 部分中添加了 DYY (SOT-23) 封装Go

Date Letter Revision History Changes Intro HTMLA (May 2019)to RevisionB (October 2019)

  • 删除了所有 SOT-23 (DDF) 预发布备注Go

Date Letter Revision History Changes Intro HTML* (September 2018)to RevisionA (May 2019)

  • 向“器件信息”表添加了 SOT-23 (DDF) 封装Go
  • 向引脚配置和功能 部分中添加了 DDF (SOT-23) 封装Go
  • 在热性能信息：LM2904LV 部分中添加了 DDF (SOT-23)Go

5 引脚配置和功能

图 5-1 LM2904LV D、DGK、PW 和 DDF 封装
8 引脚 SOIC、VSSOP、TSSOP 和 SOT-23
（顶视图）
表 5-1 引脚功能：LM2904LV
引脚 I/O 说明
名称 编号
IN1– 2 I 反相输入，通道 1
IN1+ 3 I 同相输入，通道 1
IN2– 6 I 反相输入，通道 2
IN2+ 5 I 同相输入，通道 2
OUT1 1 O 输出，通道 1
OUT2 7 O 输出，通道 2
V– 4 I 或 — 负（低）电源或接地（对于单电源供电）
V+ 8 I 正（高）电源
图 5-2 LM2902LV D、PW 和 DYY 封装
14 引脚 SOIC、TSSOP 和 SOT-23
（顶视图）
表 5-2 引脚功能：LM2902LV
引脚 I/O 说明
名称 编号
IN1– 2 I 反相输入，通道 1
IN1+ 3 I 同相输入，通道 1
IN2– 6 I 反相输入，通道 2
IN2+ 5 I 同相输入，通道 2
IN3– 9 I 反相输入，通道 3
IN3+ 10 I 同相输入，通道 3
IN4– 13 I 反相输入，通道 4
IN4+ 12 I 同相输入，通道 4
OUT1 1 O 输出，通道 1
OUT2 7 O 输出，通道 2
OUT3 8 O 输出，通道 3
OUT4 14 O 输出，通道 4
V– 11 I 或 — 负（低）电源或接地（对于单电源供电）
V+ 4 I 正（高）电源

6 规格

6.1 绝对最大额定值

在工作结温范围内测得（除非另有说明）(1)
最小值最大值单位
电源电压，([V+] – [V–])06V
信号输入引脚电压(2)共模(V–) – 0.5(V+) + 0.5V
差分(V+) – (V–) + 0.2V
电流(2)-1010mA
输出短路(3)持续
温度，TA–55125°C
运行结温，TJ150°C
贮存温度，Tstg-65150°C
(1) 应力超出绝对最大额定值 下所列的值可能会对器件造成永久损坏。这些列出的值仅仅是应力额定值，这并不表示器件在这些条件下以及在建议运行条件 以外的任何其他条件下能够正常运行。长时间处于绝对最大额定条件下可能会影响器件的可靠性。
(2) 输入引脚被二极管钳制至电源轨。摆幅超过电源轨 0.5V 的输入信号的电流必须限制在 10mA 或者更少。
(3) 对地短路，每个封装对应一个放大器。

6.2 ESD 等级

值单位
V(ESD)静电放电人体放电模型 (HBM)，符合 ANSI/ESDA/JEDEC JS-001 标准(1)±2000V
充电器件模型 (CDM)，符合 JEDEC 规范 JESD22-C101(2)±1000
(1) JEDEC 文档 JEP155 指出：500V HBM 能够在标准 ESD 控制流程下安全生产。
(2) JEDEC 文件 JEP157 指出：250V CDM 可实现在标准 ESD 控制流程下安全生产。

6.3 建议运行条件

在工作结温范围内测得（除非另有说明）
最小值最大值单位
VS电源电压 [(V+) – (V–)]2.75.5V
VIN输入引脚电压范围(V–) – 0.1(V+) – 1V
TA额定温度-40125°C

6.4 热性能信息：LM2904LV

热指标(1) LM2904LV 单位
D (SOIC) DGK (VSSOP) PW (TSSOP) DDF (SOT-23)
8 引脚 8 引脚 8 引脚 8 引脚
RθJA 结至环境热阻 207.9 201.2 200.7 183.7 °C/W
RθJC(top) 结至外壳（顶部）热阻 92.8 85.7 95.4 112.5 °C/W
RθJB 结至电路板热阻 129.7 122.9 128.6 98.2 °C/W
ψJT 结至顶部特征参数 26 21.2 27.2 18.8 °C/W
ψJB 结至电路板特征参数 127.9 121.4 127.2 97.6 °C/W
(1) 有关新旧热性能指标的更多信息，请参阅半导体和 IC 封装热指标。

6.5 热性能信息：LM2902LV

热指标(1) LM2902LV 单位
D (SOIC) PW (TSSOP) DYY (SOT-23)
14 引脚 14 引脚 14 引脚
RθJA 结至环境热阻 102.1 148.3 154.6 °C/W
RθJC(top) 结至外壳（顶部）热阻 56.8 68.1 86.3 °C/W
RθJB 结至电路板热阻 58.5 92.7 67.3 °C/W
ψJT 结至顶部特征参数 20.5 16.9 9.8 °C/W
ψJB 结至电路板特征参数 58.1 91.8 67.1 °C/W
(1) 有关新旧热性能指标的更多信息，请参阅半导体和 IC 封装热指标。

6.6 电气特性

在 VS = (V+) – (V–) = 2.7V 至 5.5V（±1.35V 至 ±2.75V）、TA = 25°C、RL = 10kΩ（连接至 VS/2）并且 VCM = VOUT = VS/2 条件下测得（除非另有说明）
参数 测试条件 最小值 典型值 最大值 单位
失调电压
VOS 输入失调电压 VS = 5V ±1 ±3 mV
VS = 5V，TA = –40°C 至 125°C ±5
dVOS/dT VOS 温漂 TA = –40°C 至 125°C ±4 µV/°C
PSRR 电源抑制比 VS = 2.7 V 至 5.5V，VCM = (V–) 80 100 dB
输入电压范围
VCM 共模电压范围 无相位反转 (V–) – 0.1 (V+) – 1 V
CMRR 共模抑制比 VS = 2.7 V，(V–) – 0.1V < VCM < (V+) – 1 V
TA = –40°C 至 125°C		 84 dB
VS = 5.5V，(V–) – 0.1V < VCM < (V+) – 1 V
TA = –40°C 至 125°C		 63 92
输入偏置电流
IB 输入偏置电流 VS = 5V ±15 pA
IOS 输入失调电流 ±5 pA
噪声
En 输入电压噪声（峰峰值） ƒ = 0.1Hz 至 10Hz，VS = 5V 5.1 µVPP
en 输入电压噪声密度 ƒ = 1kHz，VS = 5V 40 nV/√Hz
输入电容
CID 差分 2 pF
CIC 共模 5.5 pF
开环增益
AOL 开环电压增益 VS = 2.7V，(V–) + 0.15V < VO < (V+) – 0.15V，RL = 2kΩ 110 dB
VS = 5.5V，(V–) + 0.15V < VO < (V+) – 0.15V，RL = 2kΩ 125
频率响应
GBW 增益带宽积 VS = 5V 1 MHz
φm 相位裕度 VS = 5.5V，G = 1 75 °
SR 压摆率 VS = 5V 1.5 V/µs
tS 趋稳时间 精度达到 0.1%，VS = 5V，2V 阶跃，G = 1，CL = 100pF 4 µs
精度达到 0.01%，VS = 5V，2V 阶跃，G = 1，CL = 100pF 5
tOR 过载恢复时间 VS = 5V，VIN × 增益 > VS 1 µs
THD+N 总谐波失真 + 噪声 VS = 5.5V、VCM = 2.5V、VO = 1VRMS、G = 1、ƒ = 1kHz、
80kHz 测量带宽		 0.005%
输出
VOH 相对于正电源的电压输出摆幅 RL ≥ 2kΩ，TA = –40°C 至 125°C 1 V
VOL 相对于负电源的电压输出摆幅 RL ≤ 10kΩ，TA = –40°C 至 125°C 40 75 mV
ISC 短路电流 VS = 5.5V ±40 mA
ZO 开环输出阻抗 VS = 5V，ƒ = 1MHz 1200 Ω
电源
VS 额定电压范围 2.7 (±1.35) 5.5 (±2.75) V
IQ 每个放大器的静态电流 IO = 0mA，VS = 5.5 V 90 150 µA
IO = 0mA，VS = 5.5V，TA = –40°C 至 125°C 160

6.7 典型特性

在 TA = 25°C、V+ = 2.75V、V– = –2.75V、RL = 10kΩ（连接到 VS/2、VCM = VS/2 并且 VOUT = VS/2 条件下测得（除非另有说明）

图 6-1 IB 和 IOS 与共模电压间的关系
CL = 10pF
图 6-3 开环增益和相位与频率间的关系
CL = 10pF
图 6-5 闭环增益与频率间的关系
图 6-2 开环增益与温度间的关系

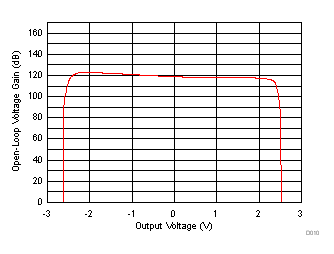

图 6-4 开环增益与输出电压间的关系
图 6-6 输出电压与输出电流间的关系（爪形）
VS=2.7 V 至 5.5 V
图 6-8 直流 PSRR 与温度间的关系
VCM = (V–) – 0.1V 至 (V+) – 1.5V
图 6-10 直流 CMRR 与温度间的关系
图 6-7 PSRR 与频率间的关系
图 6-9 CMRR 与频率间的关系
图 6-11 0.1Hz 至 10Hz 集成电压噪声
图 6-12 输入电压噪声频谱密度
VS = 5.5VVCM = 2.5Vf = 1kHz
G = 1BW = 80kHz
图 6-14 THD + N 与幅度间的关系
图 6-16 静态电流与温度间的关系
VS = 5.5VVCM = 2.5VG = 1
BW = 80kHzVOUT = 0.5VRMS
图 6-13 THD+N 与频率间的关系
图 6-15 静态电流与电源电压间的关系
图 6-17 开环输出阻抗与频率间的关系
G = 1VIN = 100mVpp
图 6-18 小信号过冲与容性负载间的关系
图 6-20 相位裕度与容性负载间的关系
G = -10VIN = 600 mVPP
图 6-22 过载恢复
G = –1VIN = 100mVpp
图 6-19 小信号过冲与容性负载间的关系
G = 1VIN = 6.5 VPP
图 6-21 无相位反转
G = 1VIN = 100 mVPPCL = 10pF
图 6-23 小信号阶跃响应
G = 1CL = 10pFVIN = 4 VPP
图 6-24 大信号阶跃响应
G = 1CL = 100pF2V 阶跃
图 6-26 大信号建立时间（正）
图 6-28 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
G = 1CL = 100pF2V 阶跃
图 6-25 大信号建立时间（负）
图 6-27 短路电流与温度间的关系
图 6-29 通道分离

7 详细说明
