5.18 绝缘特性曲线

ISO7831 ISO7831F 用于 DW 封装器件的增强型隔离电容器寿命预测
TA 高达 150°C工作寿命 = 135 年
应力电压频率 = 60Hz
隔离工作电压 = 1,500VRMS
图 5-1 用于 DW 封装器件的增强型隔离电容器寿命预测

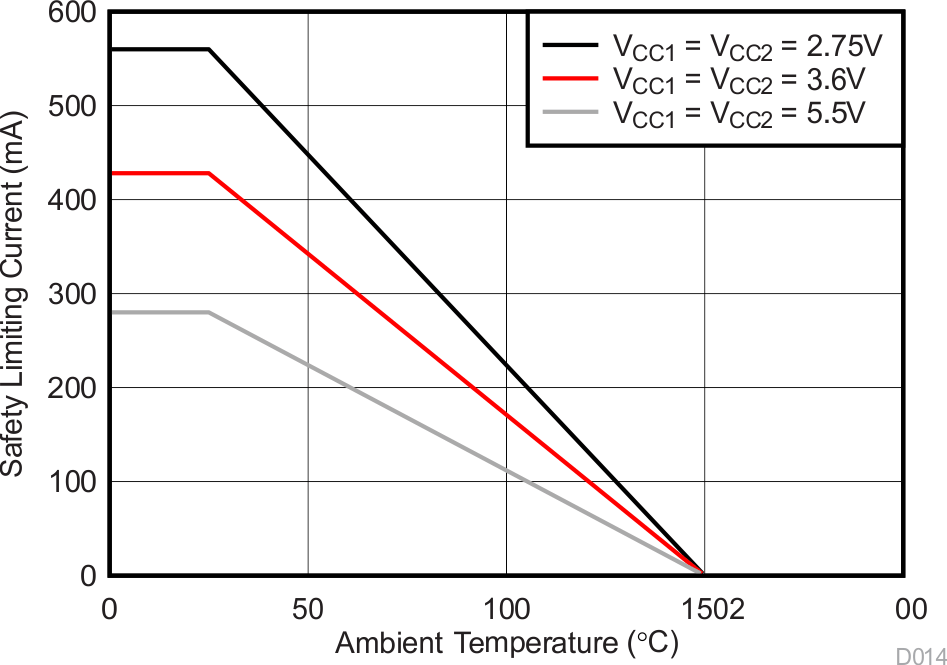

ISO7831 ISO7831F DW 封装安全限制电流的热降额曲线图 5-3 DW 封装安全限制电流的热降额曲线
ISO7831 ISO7831F DW 封装安全限制功率的热降额曲线图 5-5 DW 封装安全限制功率的热降额曲线
ISO7831 ISO7831F 用于 DWW 封装器件的增强型隔离电容器寿命预测
TA 高达 150°C工作寿命 = 34 年
应力电压频率 = 60Hz
隔离工作电压 = 2000VRMS
图 5-2 用于 DWW 封装器件的增强型隔离电容器寿命预测

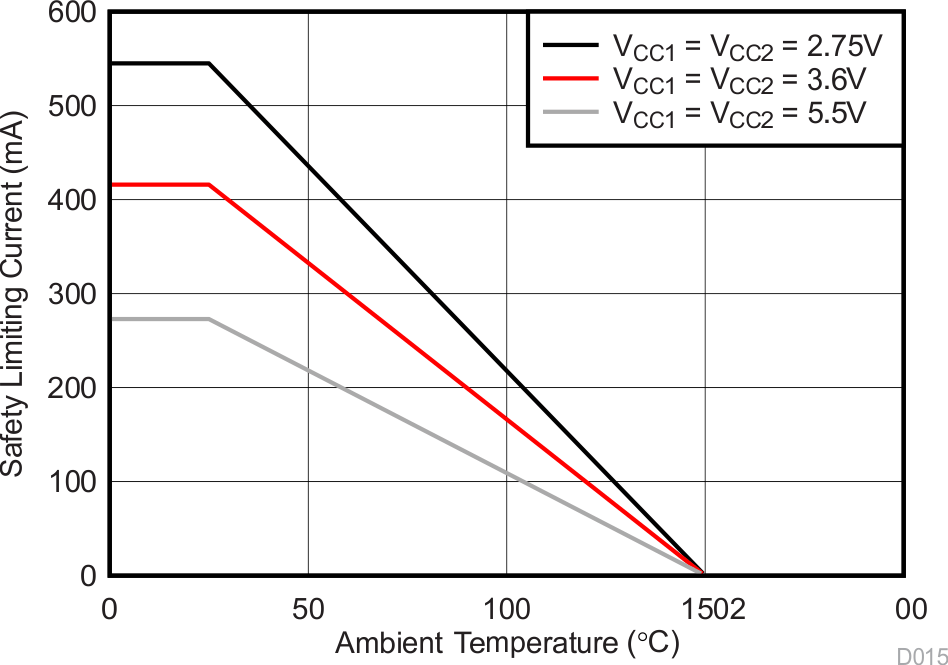

ISO7831 ISO7831F DWW 封装安全限制电流的热降额曲线图 5-4 DWW 封装安全限制电流的热降额曲线

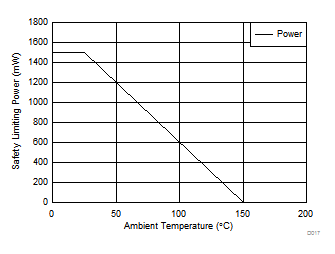

ISO7831 ISO7831F DWW 封装安全限制功率的热降额曲线图 5-6 DWW 封装安全限制功率的热降额曲线
