6 参数测量信息

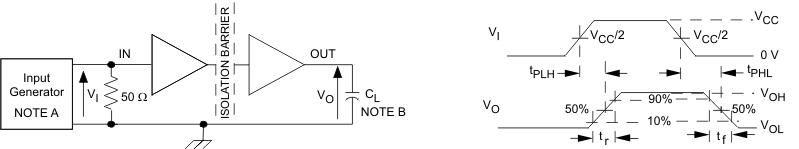

ISO7220A ISO7220B ISO7220C ISO7220M ISO7221A ISO7221B ISO7221C ISO7221M 开关特性测试电路和电压波形
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 6-1 开关特性测试电路和电压波形

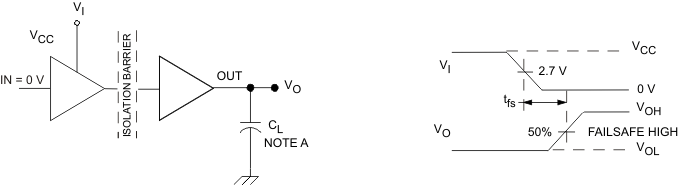

ISO7220A ISO7220B ISO7220C ISO7220M ISO7221A ISO7221B ISO7221C ISO7221M 失效防护延迟时间测试电路和电压波形
A. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 6-2 失效防护延迟时间测试电路和电压波形
ISO7220A ISO7220B ISO7220C ISO7220M ISO7221A ISO7221B ISO7221C ISO7221M 共模瞬态抗扰度测试电路
A. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 6-3 共模瞬态抗扰度测试电路
ISO7220A ISO7220B ISO7220C ISO7220M ISO7221A ISO7221B ISO7221C ISO7221M 峰值间眼图抖动测试电路和电压波形
PRBS 位图形运行长度为 216 - 1。转换时间为 800ps。
图 6-4 峰值间眼图抖动测试电路和电压波形
