7.6 典型特性

TA = 25°C 时，VS = (V+) – (V–) = 5.5V，VIN = (VIN+) – (VIN–) = 0V，RL = 10kΩ，CL = 10pF，VREF = VS/2，VCM = [(VIN+) + (VIN–)]/2 = VS/2，VOUT = VS/2，VA_IN+ = VS / 2，VA_OUT = VA_IN- 且 G = 10（除非另有说明）

N = 36 μ = 23μV σ = 0.180 mV

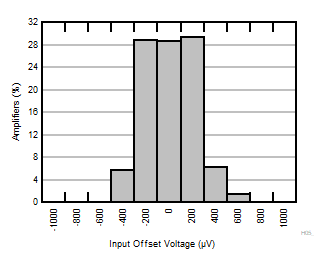

图 7-1 输入参考失调电压的典型分布
TA = 25°CN = 72μ = 0.33pAσ = 0.43pA
图 7-3 输入偏置电流的典型分布
TA = 85°CN = 72μ = 3.3pAσ = 0.53pA
图 7-5 输入偏置电流的典型分布
N = 36 μ = -0.30μV/V σ = 7.10μV/V

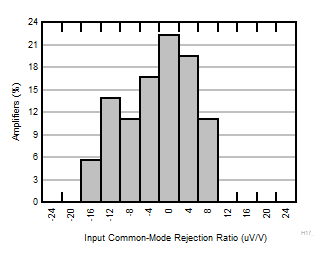

图 7-7 CMRR 的典型分布

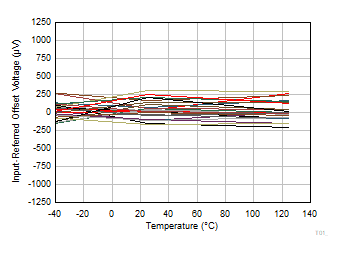

图 7-9 输入参考失调电压与温度间的关系

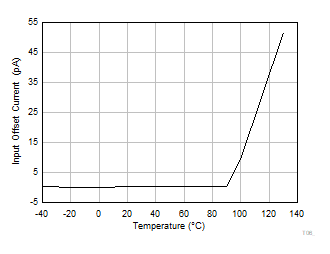

GUID-20221130-SS0I-MDMT-J4VR-BF7J46QV5NX0-low.gif图 7-11 输入失调电流与温度间的关系

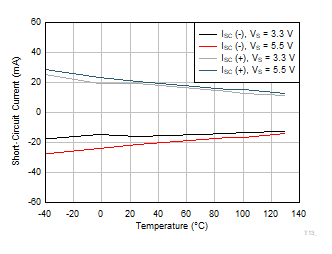

GUID-20221130-SS0I-8SLS-G8WL-ZGM7N0S2SN7F-low.gif图 7-13 短路电流与温度间的关系
GUID-20230530-SS0I-JZT5-SWRF-V8KV51DLPSKQ-low.gif图 7-15 CMRR 与温度间的关系
V+ = 1.65V 和 V– = –1.65V
图 7-17 输入参考失调电压与输入共模电压间的关系
V+ = 2.75V 和 V– = –2.75V
图 7-19 输入失调电流与输入共模电压间的关系
图 7-21 输入参考失调电压与电源电压间的关系
GUID-20221130-SS0I-T0N3-W1JR-QZVVGRZXMGWP-low.gif图 7-23 输出电压与输出电流（拉电流）间的关系

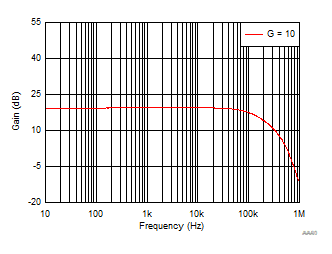

GUID-20230605-SS0I-DBLK-PGBQ-7MTTB2FMRF6K-low.gif图 7-25 闭环增益与频率间的关系
GUID-20230605-SS0I-BZ8G-C3TL-90MNSKHTWDNQ-low.gif图 7-27 PSRR+（以输入为参考）与频率间的关系
GUID-20230530-SS0I-MPKD-MCDL-RWFK5RC8ZRG6-low.gif图 7-29 输入参考电压噪声频谱密度
GUID-20221129-SS0I-R5Z9-6HDJ-SH8MKKC89LTM-low.gif图 7-31 闭环输出阻抗与频率间的关系
VS = 5.5V BW = 80kHz VCM = 2.75 V
RL = 10kΩ VOUT = 0.5VRMS
图 7-33 THD + N 与频率间的关系
GUID-20230530-SS0I-RXJF-STJR-TBMXTDJQRCXB-low.gif图 7-35 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
V+ = 2.75V V– = –2.75V VOUT = 2VPP
图 7-37 大信号阶跃响应
V+ = 2.75V V– = –2.75V VOUT = 2VPP
图 7-39 大信号稳定时间（上升沿）
V+ = 2.75V V– = –2.75V VIN = 1 VPP
图 7-41 过载恢复（上升沿）
V+ = 2.75V V– = –2.75V VIN = 0.6 VPP
图 7-43 无相位反转
VS = 5.5V
图 7-45 输入共模电压与输出电压间的关系（高 CMRR 区域）
VS = 5.5V

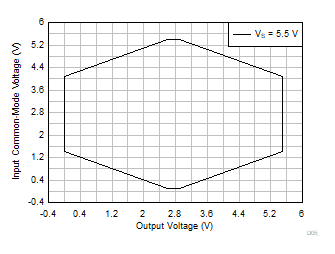

图 7-47 输入共模电压与输出电压间的关系
N = 36 μ = 0.23μV/°C σ = 0.36μV/°C

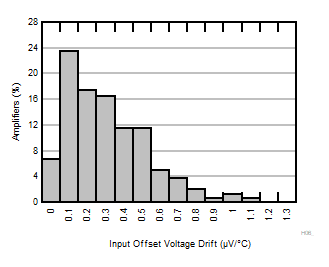

图 7-2 输入参考温漂的典型分布
TA = 25°CN = 36μ = -0.40pAσ = 0.47pA

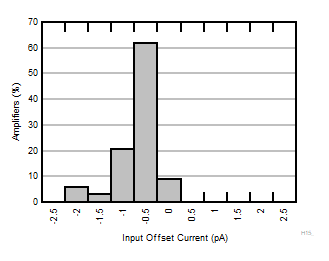

图 7-4 输入失调电流的典型分布
TA = 85°CN = 36μ = 0.05pAσ = 0.30pA
图 7-6 输入失调电流的典型分布
N = 36 μ = 0.002 % σ = 0.02 %

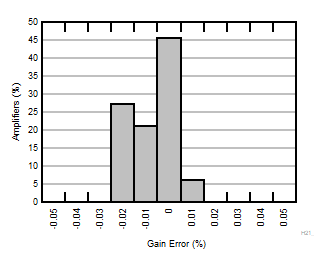

图 7-8 增益误差的典型分布

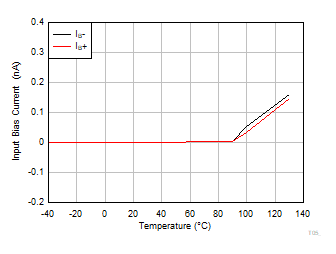

GUID-20221130-SS0I-6G93-DNN3-VPSPBPQR63HF-low.gif图 7-10 输入偏置电流与温度间的关系

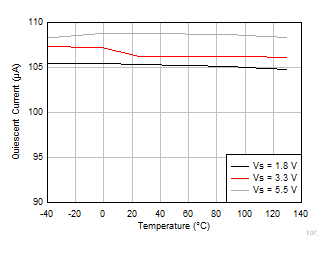

GUID-20221130-SS0I-KR73-HNCZ-CT19ZPZTMRBX-low.gif图 7-12 静态电流与温度间的关系
GUID-20230530-SS0I-26WB-LDWM-4LTTHXPWWMLW-low.gif图 7-14 增益误差与温度间的关系
V+ = 2.75V 和 V– = –2.75V
图 7-16 输入参考失调电压与输入共模电压间的关系
V+ = 2.75V 和 V– = –2.75V

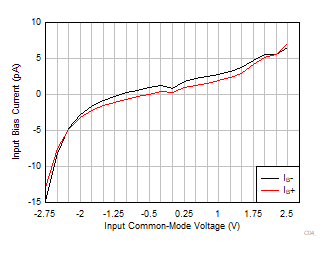

图 7-18 输入偏置电流与输入共模电压间的关系
V+ = 2.75V 和 V– = –2.75V

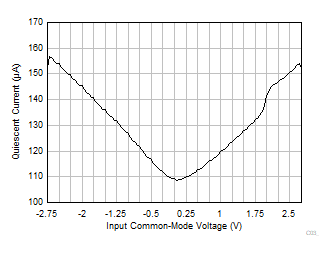

图 7-20 静态电流与输入共模电压间的关系

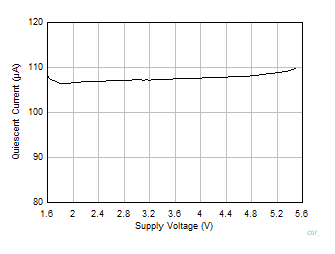

图 7-22 静态电流与电源电压间的关系

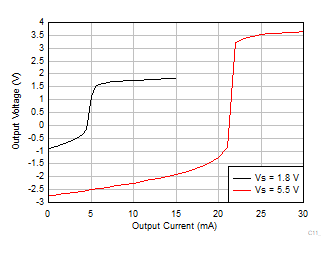

GUID-20221130-SS0I-57W8-T3TT-HV0DDB3NQJJM-low.gif图 7-24 输出电压与输出电流（灌电流）间的关系

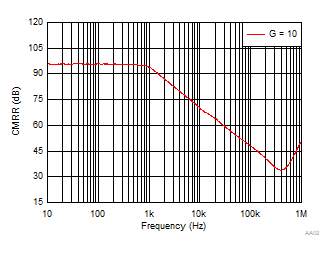

GUID-20230530-SS0I-RVF1-TMSJ-WN7MRMB7CMWR-low.gif图 7-26 CMRR（以输入为参考）与频率间的关系
GUID-20230530-SS0I-VPKW-TSZD-9N7GQTHPNJPJ-low.gif图 7-28 PSRR–（以输入为参考）与频率间的关系

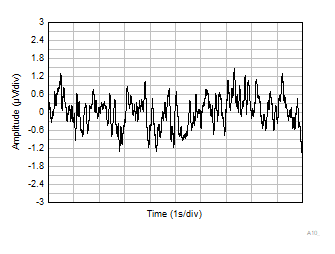

GUID-20221129-SS0I-32WB-VBSL-HJKLNBWZMZP1-low.gif图 7-30 0.1Hz 至 10Hz 时域电压噪声
GUID-20221129-SS0I-GRVK-2MWL-CTXVZJNSMWFW-low.gif图 7-32 最大输出电压与频率间的关系
VS = 5.5V BW = 80kHz VCM = 2.75 V
RL = 100kΩ VOUT = 1 VRMS
图 7-34 THD + N 与频率间的关系
VS = 5.5V VOUT = 100 mVPP

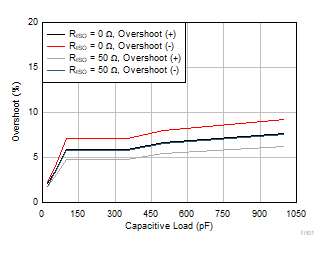

图 7-36 小信号过冲与容性负载间的关系
V+ = 2.75V V– = –2.75V VOUT = 2VPP
图 7-38 大信号稳定时间（下降沿）
V+ = 2.75V V– = –2.75V VOUT = 0.1VPP

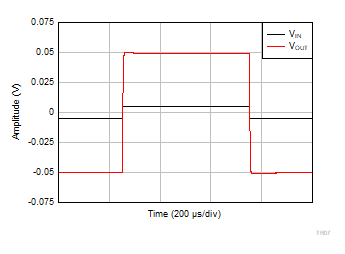

图 7-40 小信号阶跃响应
V+ = 2.75V V– = –2.75V VIN = 1 VPP
图 7-42 过载恢复（下降沿）
VS = 3.3V
图 7-44 输入共模电压与输出电压间的关系（高 CMRR 区域）
VS = 3.3V

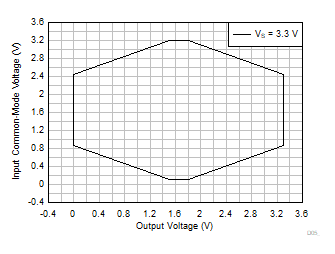

图 7-46 输入共模电压与输出电压间的关系
