说明

DS90LVRA2-Q1 是一款专为需要高输入共模范围、高数据速率和具有压摆率控制 CMOS 输出的应用而设计的双路 CMOS 差分线路接收器。该器件可利用低电压差分信号 (LVDS) 技术来支持 600Mbps (300MHz) 的数据速率。

DS90LVRA2-Q1 可接受低电压(典型值为 350mV)差分输入信号,并根据电源电压将其转换为 1.8V 至 3.3V CMOS 输出电平。DS90LVRA2-Q1 采用直通式设计,可简化 PCB 布局。

DS90LVRA2-Q1 和配套的 LVDS 线路驱动器 DS90LV027AQ 可为高速点对点接口应用提供针对高功耗 PECL/ECL 器件的全新替代方案。

封装信息
器件型号封装(1)封装尺寸(2)
DS90LVRA2-Q1DEM(WSON,8)2mm × 2mm
有关更多信息,请参阅节 11
封装尺寸(长 × 宽)为标称值,并包括引脚(如适用)。

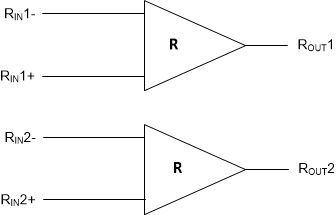

GUID-4F112770-4856-448F-A197-479AA8C66C67-low.gif功能图
