7 Parameter Measurement Information

7.1 AC Test Circuits and Switching Diagrams

00851203.pngFigure 3. Test Circuit for Receiver Output
00851204.pngFigure 4. Receiver Propagation Delay
00851205.gifFigure 5. Driver Test Circuit
00851206.pngFigure 6. Driver Single-Ended Propagation Delay

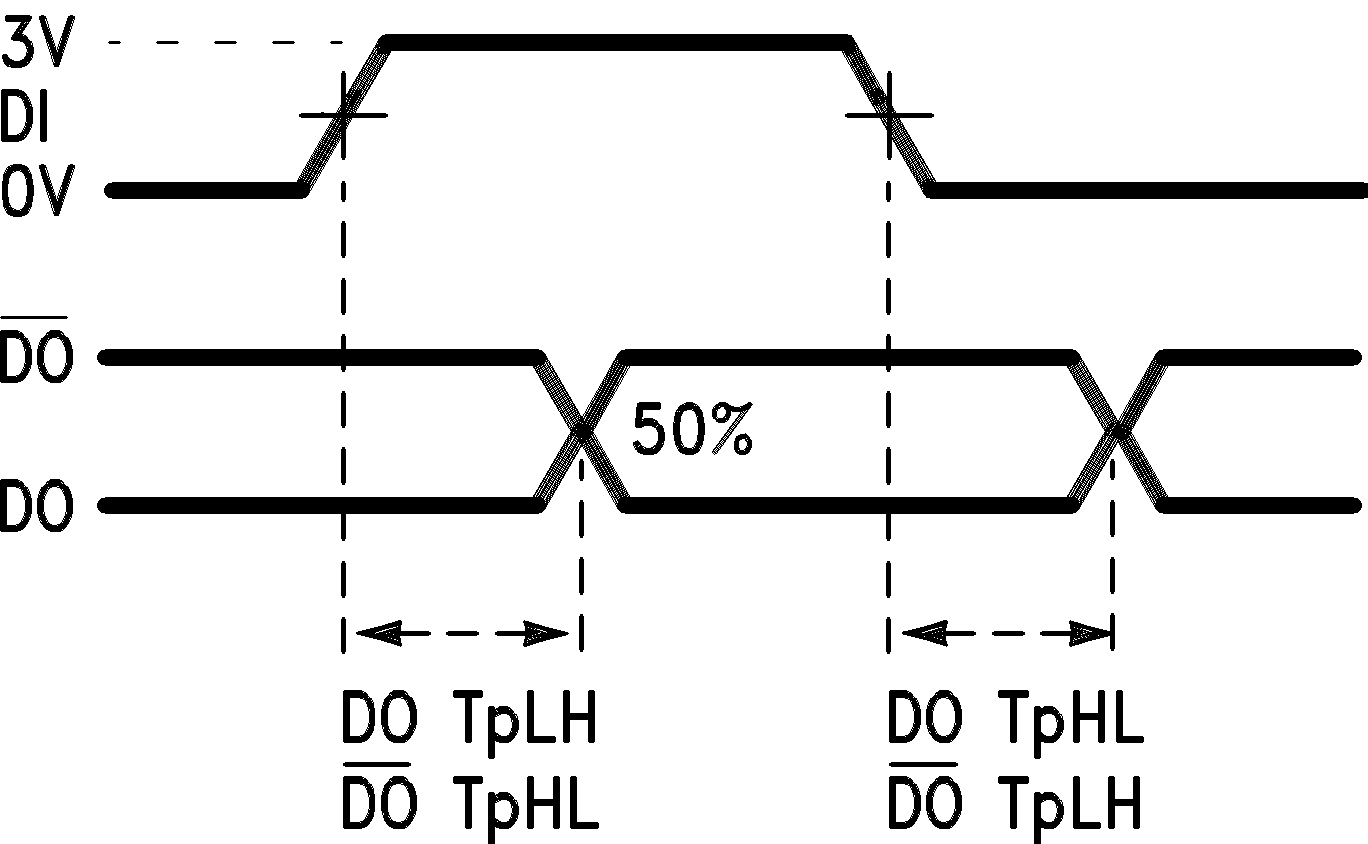

00851207.pngFigure 7. Driver Differential Propagation Delay

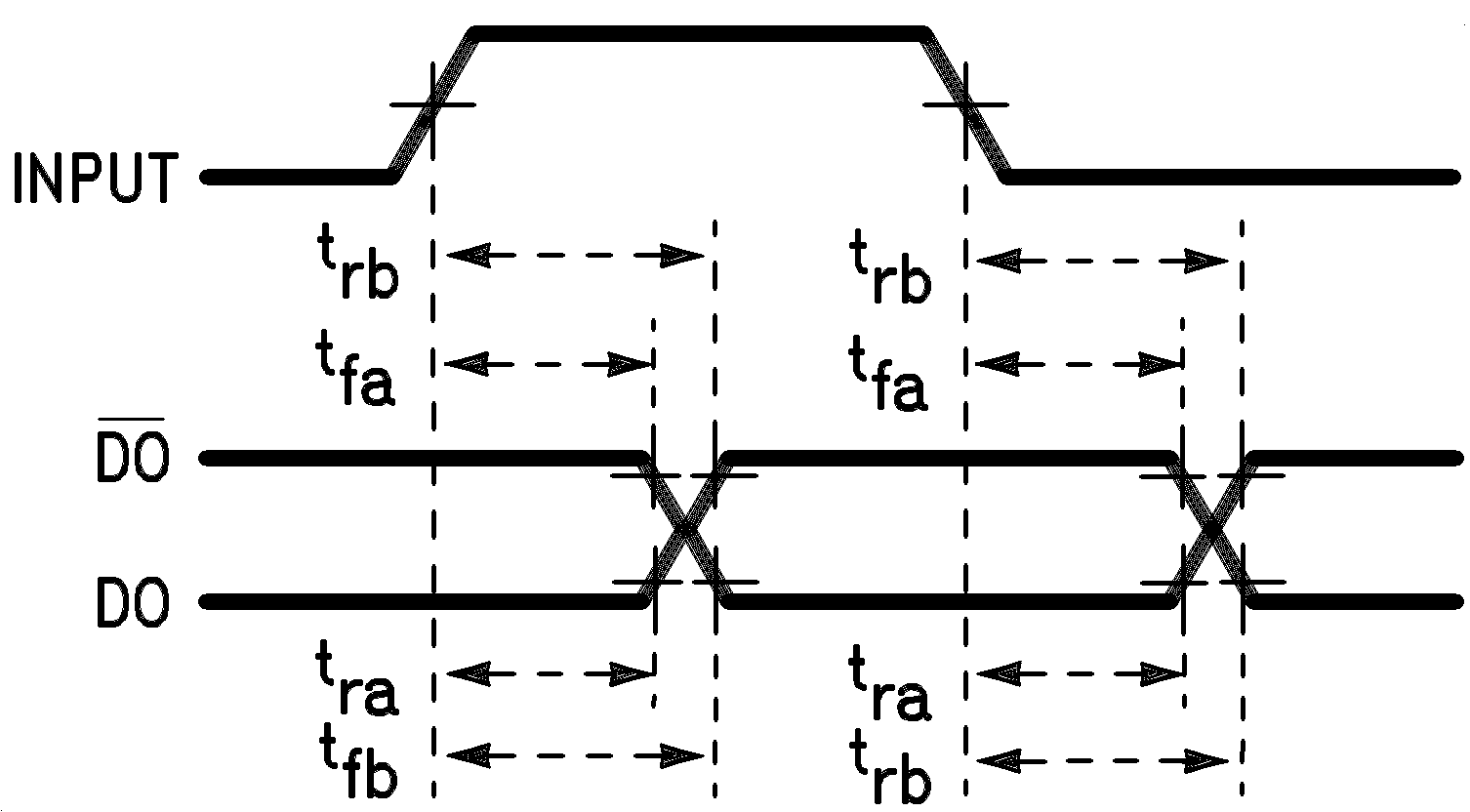

00851202.pngFigure 8. Driver Delay ATE Testing

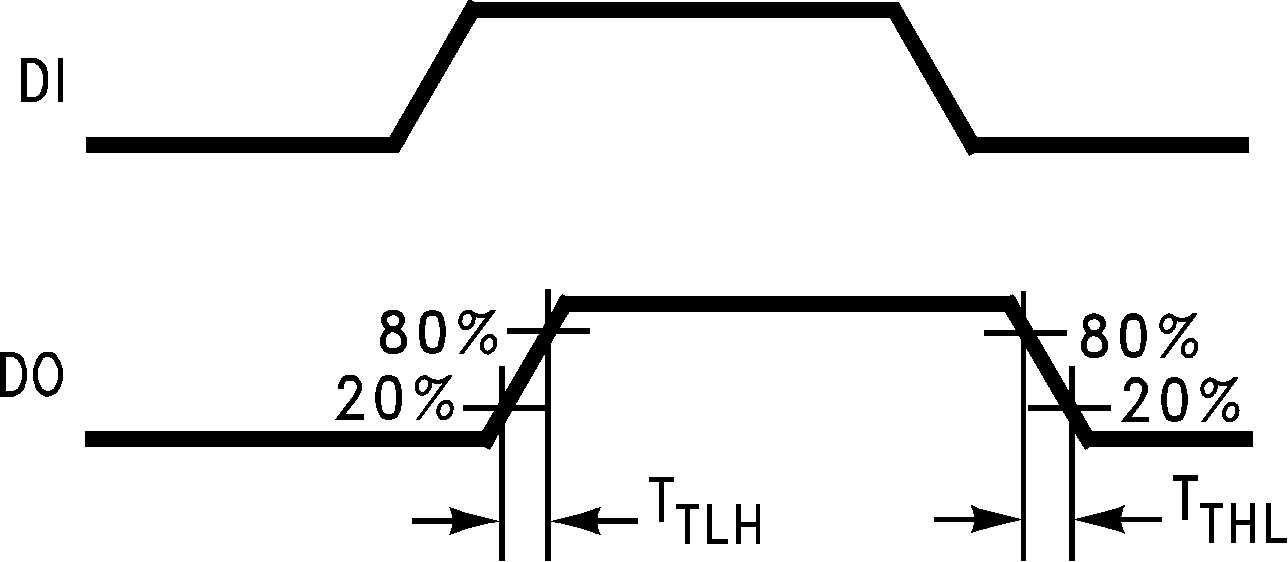

00851210.pngFigure 9. Driver Output Transition Time

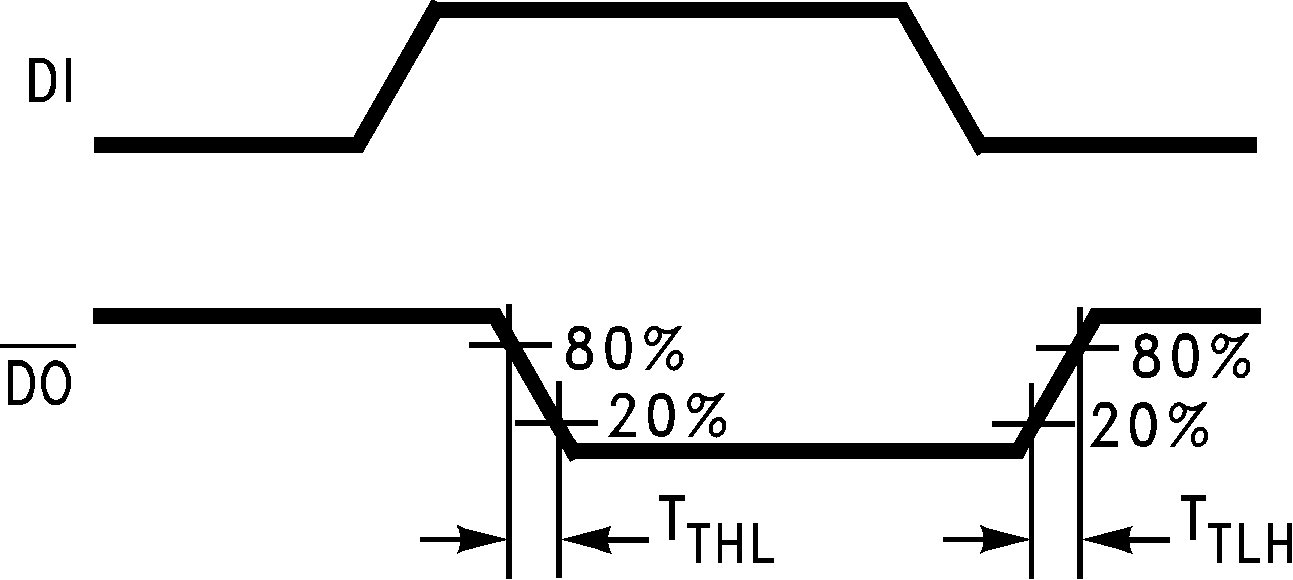

00851211.pngFigure 10. Driver Output Transition Time
