ZHCSCN1A July   2014  – August 2014 CSD25304W1015

PRODUCTION DATA.

  1. 1特性
  2. 2应用范围
  3. 3说明
  4. 4修订历史记录
  5. 5Specifications
    1. 5.1 Electrical Characteristics
    2. 5.2 Thermal Information
    3. 5.3 Typical MOSFET Characteristics
  6. 6器件和文档支持
    1. 6.1 商标
    2. 6.2 静电放电警告
    3. 6.3 术语表
  7. 7机械封装和可订购信息
    1. 7.1 CSD25304W1015 封装尺寸
    2. 7.2 焊盘布局建议
    3. 7.3 卷带封装信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

7 机械封装和可订购信息

以下页中包括机械封装和可订购信息。 这些信息是针对指定器件可提供的最新数据。 这些数据会在无通知且不对本文档进行修订的情况下发生改变。 欲获得该数据表的浏览器版本，请查阅左侧的导航栏。

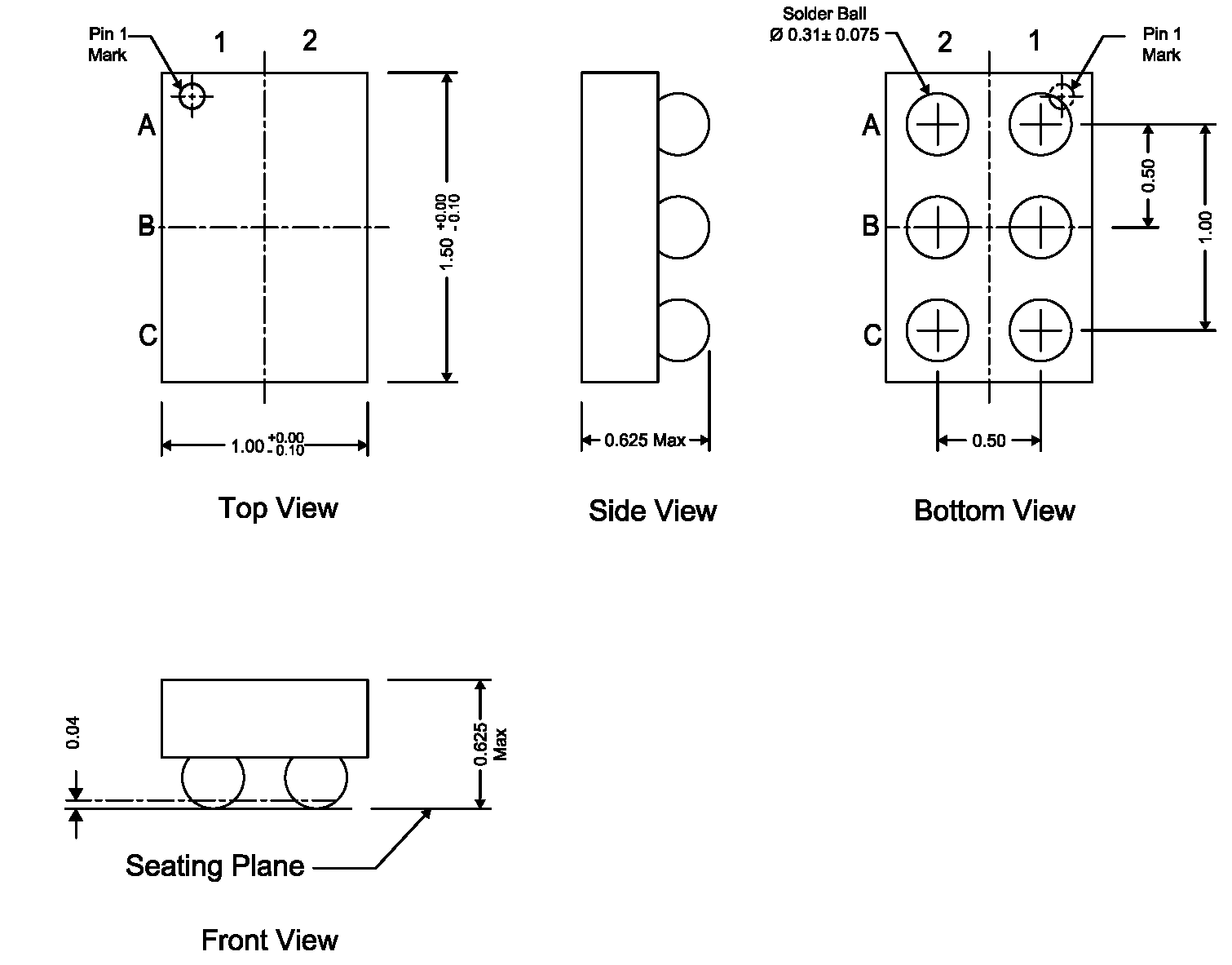

7.1 CSD25304W1015 封装尺寸

注意：全部尺寸单位为 mm（除非另外注明）。

引脚分配

位置 名称
C1，C2 漏极
A1 栅极
A2，B1，B2 源极

7.2 焊盘布局建议

注意：全部尺寸单位为 mm（除非另外注明）。

7.3 卷带封装信息

注意：全部尺寸单位为 mm（除非另外注明）。
