1 特性

  • 超低 Qg 和 Qgd
  • 小封装尺寸
  • 低高度(高度为 0.62mm)
  • 无铅
  • 符合 RoHS 环保标准
  • 无卤素
  • 芯片级封装 (CSP) 1 x 1.5mm 晶圆级封装

2 应用范围

  • 电池管理
  • 负载开关
  • 电池保护

3 说明

这款 27mΩ,20V P 通道器件设计用于在超薄且具有出色散热特性的 1.0mm × 1.5mm 小外形封装内提供最低的导通电阻和栅极电荷。

顶视图

产品概要

TA = 25°C 典型值 单位
VDS 漏源电压 -20 V
Qg 栅极电荷总量 (4.5V) 3.3 nC
Qgd 栅漏栅极电荷 0.5 nC
RDS(on) 漏源导通电阻 VGS = –1.8V 65
VGS = -2.5V 36
VGS = -4.5V 27
VGS(th) 电压阀值 -0.8 V

订购信息(1)

器件 数量 介质 封装 出货
CSD25304W1015 3000 7 英寸卷带 1.0mm × 1.5mm 晶圆级封装 卷带封装
CSD25304W1015T 250 7 英寸卷带
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

最大绝对额定值

TA = 25°C 单位
VDS 漏源电压 -20 V
VGS 栅源电压 ±8 V
ID 持续漏极电流(1) –3.0 A
IDM 脉冲漏极电流(2) –41 A
PD 功率耗散 0.75 W
TJ,
Tstg
运行结温和
储存温度范围
-55 至 150 °C
  1. 器件在 105ºC 温度下运行
  2. RθJA 典型值 = 165°C/W,脉宽 ≤100μs,占空比 ≤1%

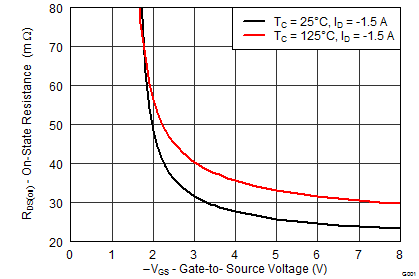

RDS(on) 与 VGS 间的关系

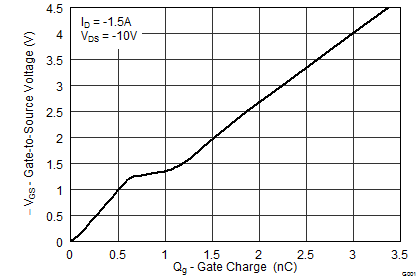

栅极电荷
