7 机械封装和可订购信息

以下页中包括机械封装和可订购信息。 这些信息是针对指定器件可提供的最新数据。 这些数据会在无通知且不对本文档进行修订的情况下发生改变。 如需本数据表的浏览器版本，请查阅左侧的导航栏

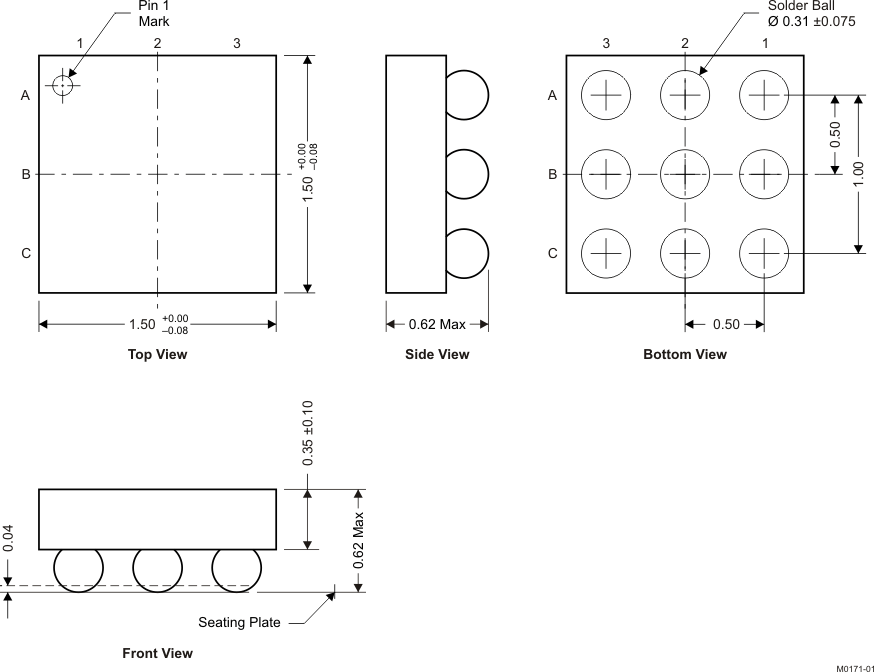

7.1 CSD22204W 封装尺寸

CSD22204W M0171-01_LPS213.gif

NOTE:

全部尺寸单位为 mm（除非另外注明）

引脚分配

位置 名称
A1 栅极
A2，A3，B1，B2，B3 源极
C1，C2，C3 漏极

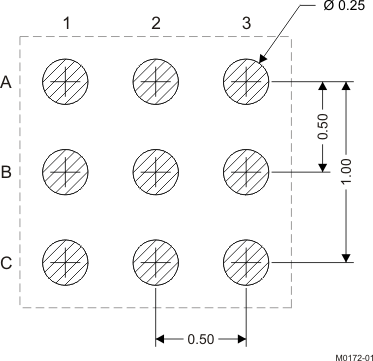

7.2 建议的焊盘图案

CSD22204W M0172-01_LPS213.gif

NOTE:

全部尺寸单位为 mm（除非另外注明）

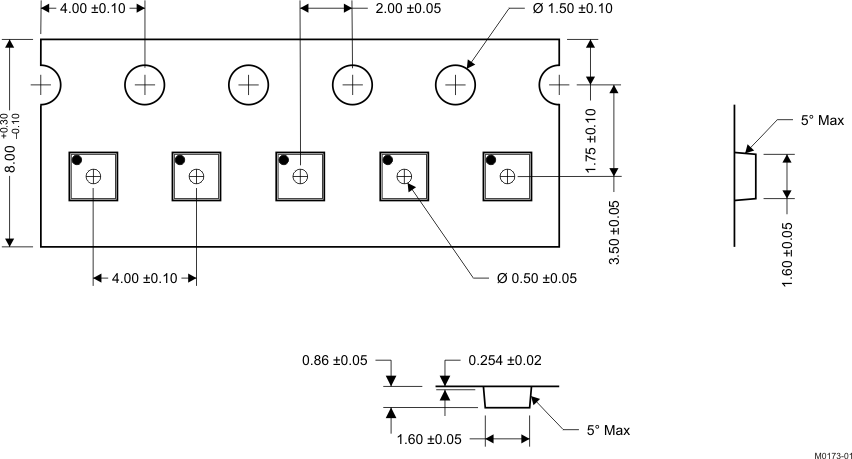

7.3 卷带信息

CSD22204W M0173-01_LPS213.gif

NOTES:

1. 10 个链齿孔的累积容差为 ±0.2
 2. 每 100mm 长度的翘曲不能超过 1mm，在 250mm 长度上不累积
 3. 材料：黑色抗静电聚苯乙烯
 4. 全部尺寸单位为 mm（除非另外注明）
 5. 厚度：0.30 ± 0.05mm
 6. MSL1 260°C（红外 (IR) 和传导）无铅回流焊兼容
