3 说明

这款 100V、2.8mΩ、D2PAK (TO-263) NexFET™ 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。

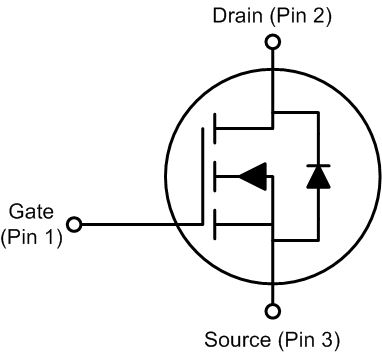

CSD19535KTT 引脚排列 引脚排列

产品概要
TA = 25°C 典型值 单位
VDS 漏源电压 100 V
Qg 栅极电荷总量 (10V) 75 nC
Qgd 栅极电荷（栅极到漏极） 11 nC
RDS(on) 漏源导通电阻 VGS = 6V 3.2 mΩ
VGS = 10V 2.8
VGS(th) 阈值电压 2.7 V
器件信息(1)
器件 数量 介质 封装 运输
CSD19535KTT 500 13 英寸卷带 D2PAK 塑料封装 卷带包装
CSD19535KTTT 50
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
绝对最大额定值
TA = 25°C 值 单位
VDS 漏源电压 100 V
VGS 栅源电压 ±20 V
ID 持续漏极电流（受封装限制） 200 A
持续漏极电流（受器件限制），
TC = 25°C		 197
持续漏极电流（受器件限制），
TC = 100°C		 139
IDM 脉冲漏极电流(1) 400 A
PD 功率耗散，TC = 25°C 300 W
TJ，
Tstg		 工作结温，
贮存温度		 -55 至 175 °C
EAS 雪崩能量，单脉冲
ID = 95A，L = 0.1mH		 451 mJ
(1) 最大 RθJC = 0.5°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%。

CSD19535KTT RDS(on) 与 VGS 之间的关系 RDS(on) 与 VGS 之间的关系
CSD19535KTT 栅极电荷 栅极电荷
