7 机械、封装和可订购信息

以下页中包括机械封装、封装和可订购信息。这些信息是针对指定器件可提供的最新数据。这些数据发生变化时，我们可能不会另行通知或修订此文档。如欲获取此产品说明书的浏览器版本，请参见左侧的导航栏。

7.1 Q5B 封装尺寸

CSD18509Q5B Mechanical_Drawing_1404.png
DIM 毫米
最小值 标称值 最大值
A 0.80 1.00 1.05
b 0.36 0.41 0.46
c 0.15 0.20 0.25
c1 0.15 0.20 0.25
c2 0.20 0.25 0.30
D1 4.90 5.00 5.10
D2 4.12 4.22 4.32
D3 3.90 4.00 4.10
d 0.20 0.25 0.30
d1 0.085 典型值
d2 0.319 0.369 0.419
E 4.90 5.00 5.10
E1 5.90 6.00 6.10
E2 3.48 3.58 3.68
e 1.27 典型值
H 0.36 0.46 0.56
L 0.46 0.56 0.66
L1 0.57 0.67 0.77
θ 0° — —
K 1.40 典型值

7.2 建议 PCB 布局

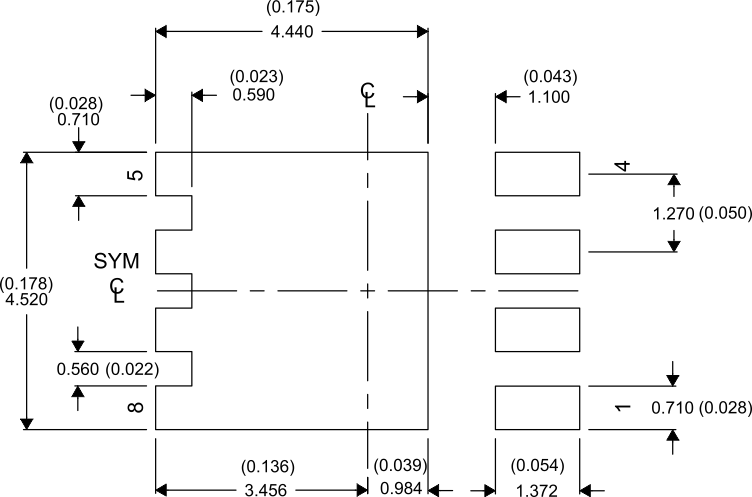

，焊盘 3 和 4 之间的尺寸从 0.028 英寸更改为 0.050 英寸CSD18509Q5B Recommended_PCB.gif

要获得与印刷电路板 (PCB) 设计相关的建议电路布局布线，请参见《应用说明》SLPA005 - 通过 PCB 布局布线技巧来减少振铃。

7.3 建议模板布局

CSD18509Q5B Recommended_Stencil.png

7.4 Q5B 卷带信息

CSD18509Q5B M0138-01_LPS198.gif

注释：

  1. 10 个链齿孔的累积容差为 ±0.2
  2. 每 100mm 长度的翘曲不能超过 1mm，在 250mm 长度上不累积
  3. 材料：黑色抗静电聚苯乙烯
  4. 全部尺寸单位为mm（除非另外注明）.
  5. 高于孔眼底部 0.3mm 的平面上测量得到 A0 和 B0 值
