1 特性

  • 1.8V 单电源
  • 具有 10 输出的高性能时钟分配器
  • 低输入输出附加抖动：低至 10fs 均方根 (RMS)
  • 低压差分信令 (LVDS) 输入，100Ω 差分片上端接，频率高达 650MHz
  • 差分电流模式逻辑 (CML) 输出、50Ω 单端片上端接、频率高达 650MHz
  • 两组输出，每组有 5 个且均具有独立的频分比
  • 输出频率可采用 1、2、4、5、8、10、16、20、32、40 和 80 频分比
  • 符合 ANSI TIA/EIA-644-A-2001 LVDS 标准要求
  • 功耗：410mW（典型值）
  • 针对每个输出的输出使能控制
  • 串行数据/串行时钟 (SDA/SCL) 器件管理接口
  • 48 引脚超薄四方扁平无引线 (VQFN) (RGZ) 封装
  • 工业温度范围：-40°C 至 +85°C

2 应用

  • 针对高速串行解串器 (SERDES) 的时钟分配
  • 针对 1G/10G 以太网、1X/2X/4X/10X 光纤通道、PCI Express、串行 ATA、同步光纤网 (SONET)、通用公共无线接口 (CPRI) 和开放式基站架构联盟 (OBSAI) 等的 SERDES 基准时钟分配
  • 多达 1 到 10 的时钟缓冲和扇出

3 说明

CDCL1810A 是一款高性能时钟分配器。 可编程分频器（P0 和 P1）为输出输入频率比的设置提供了较高的灵活性：FOUT = FIN/P，其中 P（P0 或 P1）= 1、2、4、5、8、10、16、20、32、40、80。

CDCL1810A 支持 1 个差分 LVDS 时钟输入以及总共 10 个差分 CML 输出。 CML 输出为交流耦合时，可兼容 LVDS 接收器。

在认真遵守输入电压摆幅和共模电压限制的情况下，CDCL1810A 可支持引脚配置和功能中概述的单端时钟输入。

所有器件设置均可通过两线制串口 SDA/SCL 进行编程。 该串口只能承受 1.8V 电压。

此器件在 1.8V 电源供电环境下运行，额定工作温度范围为 –40°C 至 +85°C。 CDCL1810A 采用 48 引脚 QFN (RGZ) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
CDCL1810A VQFN (48) 7.00mm x 7.00mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

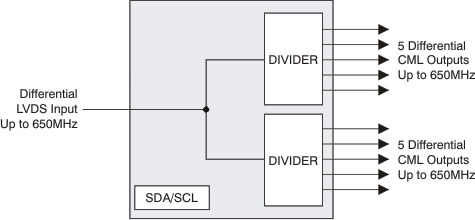

4 简化电路原理图
