9.2.1.3 应用曲线

CVAC = 160µF，COUT = 160µF，VVAC = 20V，VBAT = 29.4V（除非另有说明）

VAC = 20V VBAT = 20V ICHG = 5A
图 9-3 5A ICHG 下的 VAC 插入上电
VAC = 20V VBAT = 24V ICHG = 5A
图 9-5 5A ICHG 下通过 I2C 实现的充电启用
VAC = 20V VBAT = 24V ICHG = 5A
图 9-7 5A ICHG 下通过 CE 引脚实现的充电启用
VAC = 24V VBAT = 20V ICHG = 5A
图 9-9 降压开关波形
VAC = 24V VBAT = 24V ICHG = 5A
图 9-11 降压/升压开关波形
VBAT = 24V VAC_REV = 20V ILOAD = 4A
图 9-13 4A 负载下的反向模式上电
VBAT = 28V VAC_REV = 5V ILOAD = 0.5A → 4.5A
图 9-15 反向模式降压瞬态响应
VBAT = 28V VAC_REV = 48V ILOAD = 0.5A → 4.5A
图 9-17 反向模式升压瞬态响应
VAC = 20V → 0V VBAT = 20V ICHG = 5A
图 9-4 5A ICHG 下的 VAC 拔下断电
VAC = 20V VBAT = 24V ICHG = 5A
图 9-6 5A ICHG 下通过 I2C 实现的充电禁用
VAC = 20V VBAT = 24V ICHG = 5A
图 9-8 5A ICHG 下通过 CE 引脚实现的充电禁用

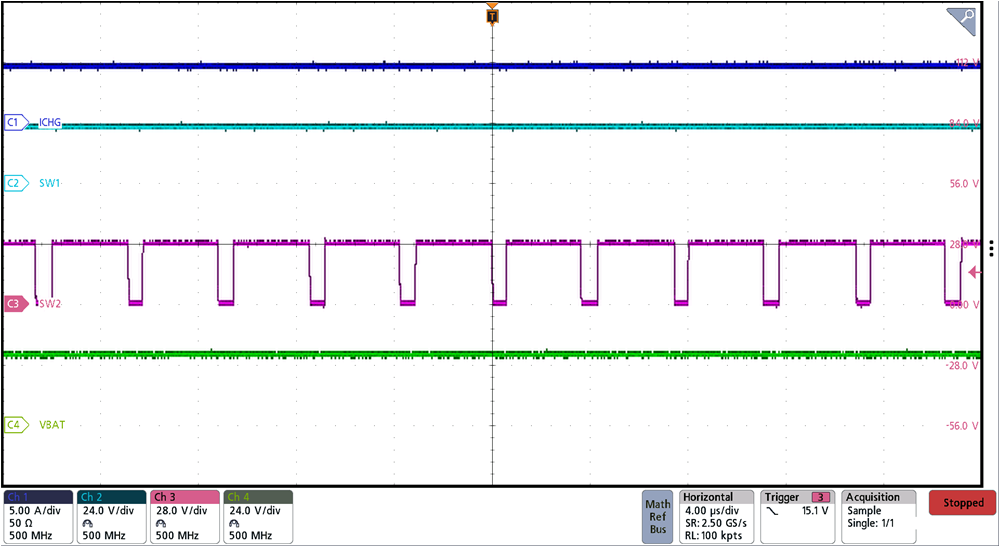

VAC = 24V VOUT = 28V ICHG = 5A
图 9-10 升压开关波形
VOC = 30V
ISC = 3.5A		 VBAT = 24V EN_CHG = 0 → 1
图 9-12 最大功率点跟踪 (MPPT) 全电池板扫描
VBAT = 24V VAC_REV = 20V ILOAD = 4A
图 9-14 4A 负载下的反向模式断电
VBAT = 28V VAC_REV = 28V ILOAD = 0.5A → 4.5A
图 9-16 反向模式降压/升压瞬态响应
