1 特性

  • 具有集成模拟前端的 18 位模数转换器 (ADC)
  • 具有自动和手动扫描功能的 4 通道、8 通道多路复用器
  • 通道独立可编程输入：
    • ±10.24V、±5.12V、±2.56V
    • 10.24V、5.12V
  • 5V 模拟电源：1.65V 到 5V I/O 电源
  • 恒定的阻性输入阻抗：1MΩ
  • 输入过压保护：高达 ±20V
  • 低漂移的片上 4.096V 基准电压
  • 出色的性能：
    • 500kSPS 的总吞吐量
    • 差分非线性 (DNL)：±0.5 最低有效位 (LSB)；最大积分非线性 (INL)：±1.5 LSB
    • 增益误差和偏移误差的漂移均较低
    • 信噪比 (SNR)：93.5dB；总谐波失真 (THD)：–105dB
    • 低功耗：65mW
  • AUX 输入 → 直接连接到 ADC 输入
  • ALARM → 每通道的高低阈值
  • SPI™- 兼容接口，支持菊花链连接
  • 工业温度范围：-40°C 至 125°C
  • TSSOP-38 封装 (9.7mm × 4.4mm)

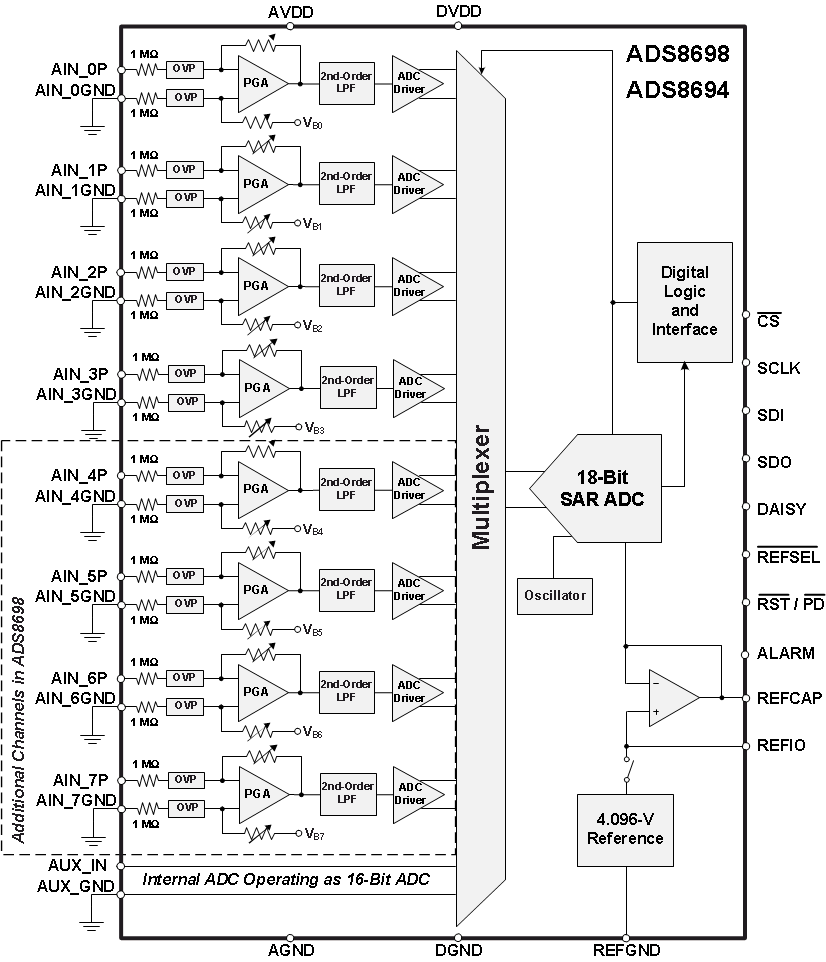

    • 框图

    ADS8694 ADS8698 frontpage_ads8698_sbas686.gif

2 应用

  • 电力自动化
  • 保护中继器
  • PLC 模拟输入模块

3 说明

ADS8694 和 ADS8698 是基于 18 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的 4 通道、8 通道集成数据采集系统，工作吞吐量达 500kSPS。 这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达 ±20V）、支持自动和手动两种扫描模式的 4 通道或 8 通道多路复用器、以及低温度漂移的片上 4.096V 基准电压。 这些器件由单个 5V 模拟电源供电，每个输入通道均可支持真正的双极输入范围（±10.24V、 ±5.12V 和 ±2.56V）和单极输入范围（0V 至 10.24V 以及 0V 至 5.12V）。 模拟前端在所有输入范围内的增益均经过了精确调整，以确保高直流精度。 输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。 该器件提供了一个 1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。

ADS8694 和 ADS8698 为数字主机提供了一个兼容串行外设接口 (SPI) 的简单串行接口，同时支持以菊花链方式连接多个器件。 数字电源可提供 1.65V 到 5.25V 范围内的电压，因此可直接连接各种主机控制器。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS869x TSSOP (38) 9.70mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

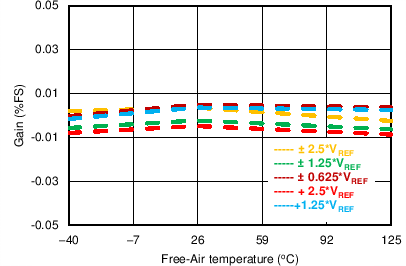

增益误差与温度的关系曲线

ADS8694 ADS8698 C027_SBAS686.png

4 修订历史记录

日期 修订版本 注释
2014 年 7 月 * 首次发布。
