1 特性

  • 业界第一款具有毫微瓦功耗的逐次逼近寄存器 (SAR) 模数转换器 (ADC)：
    • 1MSPS 和 1.8V AVDD 时为 261µW
    • 1MSPS 和 3V AVDD 时为 900µW
    • 100kSPS 和 3V AVDD 时为 90µW
    • 1kSPS 和 3V AVDD 时低于 1µW
  • 业界最小的 SAR ADC：
    • 采用 X2QFN-8 封装，封装尺寸为 2.25mm2
  • 1MSPS 吞吐量且零延迟
  • 宽工作范围：
    • AVDD:1.65V 至 3.6V
    • DVDD：1.65V 至 3.6V（与 AVDD 无关）
    • 温度范围：-40°C 至 125°C
  • 出色的性能：
    • 12 位分辨率且无丟码 (NMC)
    • 最大 ±1 最低有效位 (LSB) 的差分非线性 (DNL) 和积分非线性 (INL)
    • 71dB 的信噪比 (SNR)（3V AVDD 时）
    • -85dB 的总谐波失真 (SNR)（3V AVDD 时）
  • 单极差分输入范围：
    –AVDD 至 AVDD
  • 集成偏移校准
  • 串行外设接口 (SPI)™- 兼容串口：16MHz
  • 符合 JESD8-7A 标准的数字 I/O

2 应用

  • 低功耗数据采集
  • 电池供电类手持设备
  • 液位传感器
  • 超声波流量计
  • 电机控制
  • 可穿戴健身器
  • 便携式医疗设备
  • 硬盘
  • 血糖仪

3 说明

ADS7044 是一款 1MSPS 模数转换器 (ADC)。该器件支持较宽的模拟输入电压范围（±1.65V 至 ±3.6V），并且包括一个基于电容且内置采样保持电路的逐次逼近寄存器 (SAR) ADC。串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。此器件支持宽范围的数字电源（1.65V 至 3.6V），可直接连接到各类主机控制器。此器件符合 JESD8-7A 标准的标称 DVDD 范围（1.65V 至 1.95V）。

此器件采用 8 引脚微型引线 X2QFN 封装，额定工作温度范围为 –40°C 至 125°C。此器件尺寸微小且功耗极低，非常适合空间受限类电池供电 应用。

器件信息(1)

部件名称 封装 封装尺寸（标称值）
ADS7044 X2QFN (8) 1.50mm x 1.50mm
超薄小外形尺寸封装 (VSSOP)(8) 2.30mm x 2.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

空白

空白

空白

典型应用

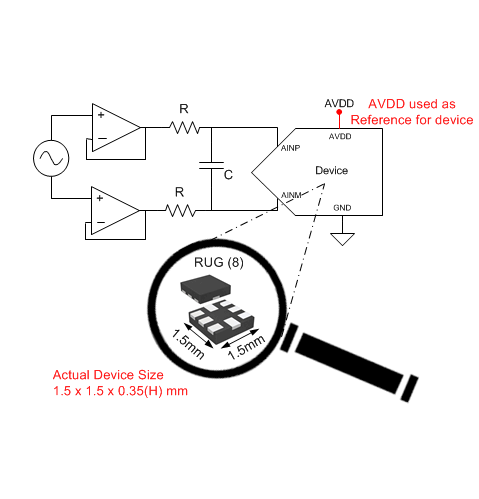

ADS7044 dev_fp_sbas682.gif
注：此器件比 0805（2012 公制）SMD 元件小。
