1 特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果：
    • 温度等级 1：-40°C 至 +125°C
    • 人体模型 (HBM) 静电放电 (ESD) 分类等级 2
    • 带电器件模型 (CDM) ESD 分类等级 C5
  • 可编程增益：1V/V 至 128V/V
  • 可编程数据速率：5SPS 至 2kSPS
  • 所有数据速率下均可在单周期内达到稳定
  • 带有 8 个独立可选输入的模拟多路选择器
  • 双匹配可编程激励电流源：50μA 至 1.5mA
  • 2.048V 内部电压基准
  • 4.096MHz 内部振荡器
  • 内部温度传感器
  • 开路状态传感器检测
  • 电源和外部基准监控
  • 自校准与系统校准
  • 8 个通用 I/O
  • 兼容 SPI 的串行接口
  • 模拟电源：单极（2.7V 到 5.25V）或
    双极 (±2.5V)
  • 数字电源：2.7V 到 5.25V

2 应用

  • 基于热电偶、RTD 和热敏电阻
    的温度测量系统
  • 废气感测（煤烟、NOx、NH3、O2）
  • 电池管理系统 (BMS)
  • 多通道电压与电流监控

3 说明

ADS1148-Q1 是一款高度集成的精密 16 位模数转换器 (ADC)，所集成的多种 特性 降低系统成本并减少传感器测量应用中的组件 数量。该器件 具有 一个低噪声的可编程增益放大器 (PGA)、一个具有单周期稳定数字滤波器的精密 Δ-Σ ADC 和一个内部振荡器。
ADS1148-Q1 集成了一个低漂移电压基准和两个匹配的可编程激励电流源 (IDAC)。

该器件配有一个极其灵活的多路选择器，能够单独选择正负输入。此外，该多路选择器还集成了传感器烧毁检测、热电偶电压偏置和系统监视等功能以及八个通用数字 I/O (GPIO)。PGA 有多种增益可供选择，最高达 128V/V。这些 特性 共同打造了一套面向温度传感器测量应用的完整 前端解决方案，这类应用包括热电偶、热敏电阻和电阻式温度检测器 (RTD) 以及其他小信号测量。数字滤波器可在单周期内达到稳定以在使用输入多路选择器时为快速通道循环提供支持，并且提供高达 2kSPS 的数据速率。数据速率为 20SPS 或更低时，滤波器将滤除 50Hz 和 60Hz 干扰。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS1148-Q1 TSSOP (28) 9.70mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

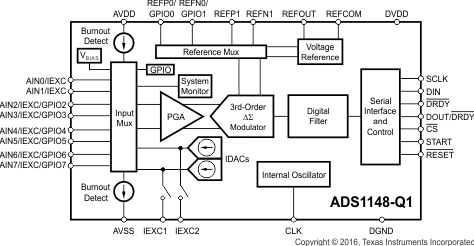

功能方框图

ADS1148-Q1 alt_sbas674.gif
