1 特性

  • 3.5V 至 60V 输入电压范围
  • 200mΩ 高侧金属氧化物半导体场效应晶体(MOSFET)
  • 可在轻负载条件下使用脉冲跳跃 Eco-mode™控制机制实现高效率
  • 138μA 静态工作电流
  • 1.3μA 关断电流
  • 100kHz 至 2.5MHz 开关频率
  • 同步至外部时钟
  • 可调缓启动和定序
  • 欠压 (UV) 和过压 (OV) 电源正常输出
  • 可调 UVLO 电压和滞后
  • 0.8V 内部电压基准
  • 10 引脚 HVSSOP 封装和 10 引脚 3mm × 3mm VSON 封装
  • 由 WEBENCH®软件工具支持
  • 支持国防、航天和医疗 应用
    • 受控基线
    • 同一组装和测试场所
    • 同一制造场所
    • 支持军用（-55°C 至 125°C）温度范围
    • 延长的产品生命周期
    • 延长的产品变更通知
    • 产品可追溯性

2 应用范围

  • 12V 和 24V 汽车与工业系统
  • 信息娱乐系统、仪表盘和高级驾驶员辅助系统 (ADAS) 应用

3 说明

TPS54260-EP 器件是一款集成了高侧 MOSFET 的 60V、2.5A 降压稳压器。它具有电流模式控制功能，可轻松实现外部补偿并灵活选择组件。低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 138μA。它使用了使能引脚，在该引脚为低电平时，关断电源电流
将降至 1.3μA。

欠压锁定在内部设定为 2.5V，但可采用使能引脚将之提高。输出电压启动斜坡由慢启动引脚控制，我们还可以通过配置该引脚来控制排序和跟踪。开漏电源状态良好信号表示输出处于标称电压的 94% 至 107% 之内。

宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。

TPS54260-EP 采用 10 引脚热增强型 HVSSOP 封装和 10 引脚 3mm × 3mm VSON 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS54260-EP HVSSOP (10) 3.00mm × 4.90mm
VSON (10) 3.00mm × 3.00mm
  1. 要了解所有可用封装，请参阅数据表末尾的可订购产品附录。

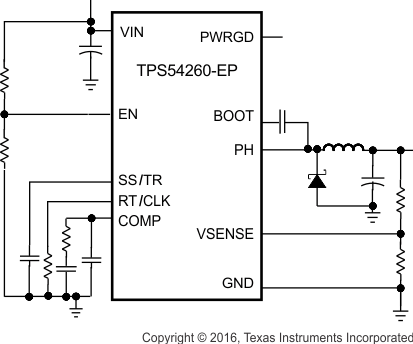

简化电路原理图

TPS54260-EP sim_sch_slvsdn9.gif

效率与负载电流间的关系

TPS54260-EP eff_il2_lvsa86.gif
