写入参数

表 3-8 介绍了写入参数。

表 3-8 写入参数
参数字节说明
字节 1TPG 图形选择
字节 2前景和背景颜色(请参阅表 3-11
字节 3参数 1(请参阅表 3-12
字节 4参数 2(请参阅表 3-12
字节 5参数 3(请参阅表 3-12
字节 6参数 4(请参阅表 3-12
表 3-9 字节 1 写入参数
MSB字节 1LSB
b7b6b5b4b3b2b1b0
b(7)

测试图案边框:

  • 00h:禁用
  • 01h:启用

b(6:4)保留
b(3:0)左侧图形选择:
  • 00h:纯色域
  • 01h:固定步长水平斜坡
  • 02h:固定步长垂直斜坡
  • 03h:水平线
  • 04h:对角线
  • 05h:垂直线
  • 06h:水平网格和垂直网格
  • 07h:棋盘格
  • 08h:色条
  • 09h-0Fh:保留
表 3-10 字节 2 写入参数
MSB字节 2LSB
b7b6b5b4b3b2b1b0
b(7)

保留

b(6:4)前景颜色:
  • 0h:黑色
  • 1h:红色
  • 2h:绿色
  • 3h:蓝色
  • 4h:青色
  • 5h:品红色
  • 6h:黄色
  • 7h:白色
b(3)保留
b(2:0)背景颜色:
  • 0h:黑色
  • 1h:红色
  • 2h:绿色
  • 3h:蓝色
  • 4h:青色
  • 5h:品红色
  • 6h:黄色
  • 7h:白色
表 3-11 前景和背景颜色使用
图形字节 2
前景颜色背景颜色
纯色域
固定步长水平斜坡
固定步长垂直斜坡
水平线
垂直线
对角线
网格线
棋盘格
色条
表 3-12 参数 1-4 的说明和位分配
图形字节 6(参数 4)字节 5(参数 3)字节 4(参数 2)字节 3(参数 1)
说明说明说明说明
纯色域不适用不适用不适用不适用
固定步长水平斜坡不适用不适用最终值8起始值8
固定步长垂直斜坡不适用不适用最终值8起始值8
水平线不适用不适用背景线宽8前景线宽8
垂直线不适用不适用背景线宽8前景线宽8
对角线不适用不适用垂直间距8水平间距8
网格线垂直背景线宽8垂直前景线宽8水平背景线宽8水平前景线宽8
棋盘格垂直棋盘格数量3垂直棋盘格数量8水平棋盘格数量3水平棋盘格数量8
色条不适用不适用不适用不适用

此命令与写入输入源选择 命令结合使用。此命令指定当写入输入源选择 命令选择测试图形发生器作为图像源时要显示的测试图形。控制器会保留此命令的设置,直到使用此命令进行了更改。每次选择测试图形发生器时,这些设置都会自动应用。

批处理文件在闪存中创建和存储,并用于调用预定义测试图形的设置。

测试图形以显示 (DMD) 的分辨率创建,通过写入图像裁剪 命令修改,并以写入显示尺寸 命令指定的分辨率显示。

测试图形以 60Hz 的默认帧速率显示。

测试图形边框选择 会在指定的测试图形周围创建单个像素高宽的白色边框。

用户必须查看写入输入源选择 命令的注释,了解源代码相关命令的概念。此概念确定系统何时执行源相关命令。此命令是一个源相关命令。

当不使用前景或背景颜色时,这些位值会被忽略(请参阅表 3-11)。如果不使用前景和背景颜色,或者不使用参数字节(字节 3 至 6),则不得发送该字节。表 3-13 展示了根据指定图形所需的字节数量。

表 3-13 根据图形选择而需要的字节数量
指定的图形所需的字节数
纯色域2
固定步长水平斜坡4
固定步长垂直斜坡4
水平线4
垂直线4
对角线4
网格线6
棋盘格 6
色条1

正如表 3-11 中所述,纯色域图形的颜色使用前景颜色来指定。图 3-1 展示了一个纯色域图形示例。

GUID-37898883-9007-40B2-902C-63E28496012C-low.gif图 3-1 纯色域测试图形示例(红色)

正如表 3-11 中所述,固定步长水平斜坡图形的颜色使用前景颜色来指定。正如表 3-12 中所述,用户指定了斜坡的起始值和终止值。对于此图形,系统会自动根据显示 (DMD) 的起始值和终止值以及尺寸来确定步长。最小起始值为 0,最大终止值为 255,起始值必须始终小于终止值。例如,如果起始值为 0,终止值为 255,并且 DMD 分辨率为 1280 宽,则步长为 5(1280 像素/256 值 = 5)。因此,从 0 到 255 的每个灰色阴影值都具有 5 个像素的步长(这样每个步长都包含 5 列具有相同灰度值的像素)。对于起始值和终止值之间的每个步长,灰度值始终以 1 递增。图 3-2 展示了一个固定步长水平斜坡图形示例。

GUID-CA0994B1-B9CB-4E84-B6E2-CD98E5DD900F-low.gif图 3-2 固定步长水平斜坡测试图形示例

正如表 3-11 中所述,固定步长垂直斜坡图形的颜色使用前景颜色来指定。正如表 3-12 中所述,用户指定了斜坡的起始值和终止值。对于此图形,系统会自动根据显示 (DMD) 的起始值和终止值以及尺寸来确定步长。最小起始值为 0,最大终止值为 255,起始值必须始终小于终止值。例如,如果起始值为 0,终止值为 255,并且 DMD 分辨率为 768 高,那么步长为 3(768 像素/256 值 = 3)。因此,从 0 到 255 的每个值都具有 3 个像素的步长(这样每个步长都包含 3 行具有相同灰度值的像素)。对于起始值和终止值之间的每个步长,灰度值始终以 1 递增。图 3-3 展示了一个固定步长垂直斜坡图形示例。

GUID-C2D47CC1-F914-444D-A8DF-9FC01B1E115B-low.gif图 3-3 固定步长垂直斜坡测试图形示例

正如表 3-11 中所述,水平线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于水平线,背景颜色用于线条之间的空间。正如表 3-12 中所述,用户指定了前景线宽和背景线宽。用户必须确定每个分辨率显示的线条间距。例如,如果前景线宽为 1,并且背景线宽为 9,则每十行存在一条单像素水平线。图 3-4 展示了一个水平线图形示例。

GUID-B7B3A7C1-4B42-4D4C-9797-7E934CF77720-low.gif图 3-4 水平线测试图形示例

正如表 3-11 中所述,垂直线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于垂直线,背景颜色用于线条之间的空间。正如表 3-12 中所述,用户指定了前景线宽和背景线宽。用户必须确定每个分辨率显示的线条间距。例如,如果前景线宽为 1,并且背景线宽为 9,则每十行存在一条单像素垂直线。图 3-5 展示了一个垂直线图形示例。

GUID-99EDEE8C-C0E3-4E99-B1E9-1CCFEFB1D0FF-low.gif图 3-5 垂直线测试图形示例

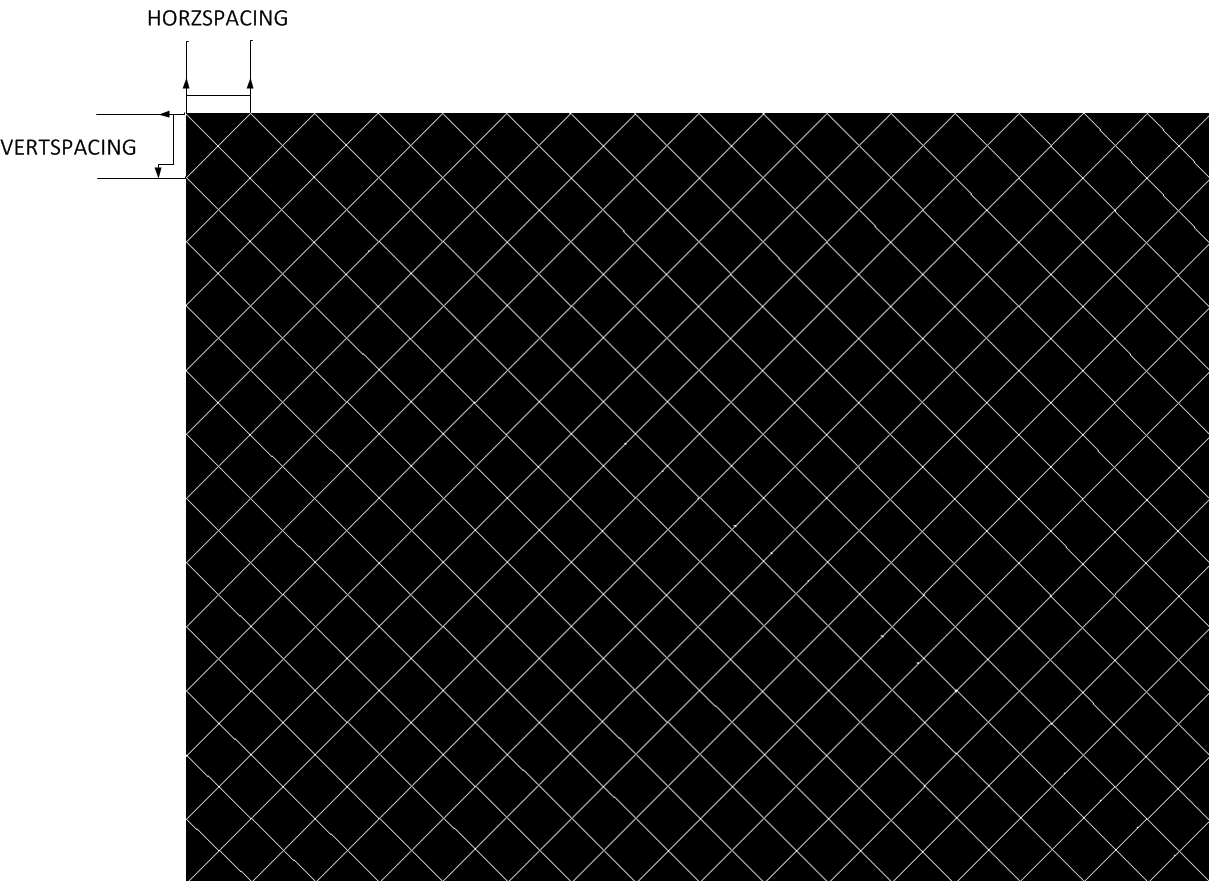

正如表 3-11 中所述,对角线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于对角线,背景颜色用于线条之间的空间。正如表 3-12 中所述,用户指定了水平线间距和垂直线间距。线宽始终为一个像素。用户负责确定每个分辨率显示的线条间距。水平线间距和垂直线间距都必须使用相同的值,并仅限为 3、7、15、31、63、127 和 255。无效值会导致通信错误(无效命令参数)。图 3-6 展示了一个对角线图形示例。

GUID-CCC72337-E75F-47BC-AE6A-AF16CC158B68-low.gif图 3-6 对角线测试图形示例

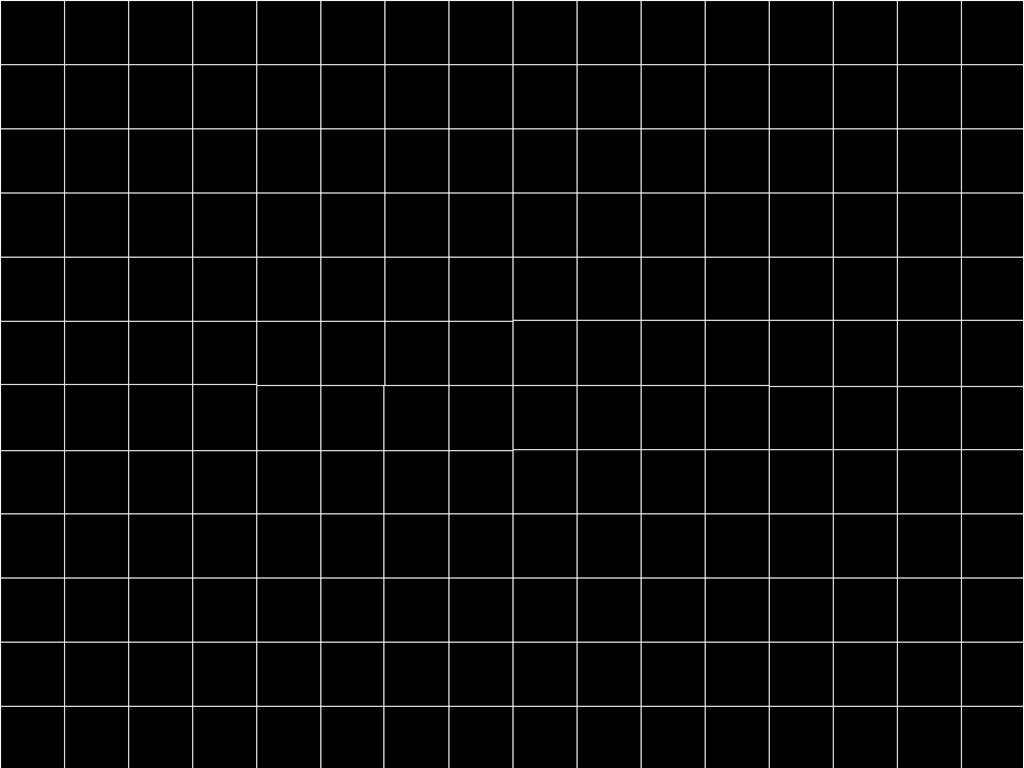

正如表 3-11 中所述,网格线图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于网格线,背景颜色用于线条之间的空间。正如表 3-12 中所述,用户指定了水平前景和背景线宽,以及垂直前景和背景线宽。用户负责确定每个分辨率显示的线条间距。例如,如果水平前景线宽为 1,并且背景线宽为 9,则每十行存在一条单像素水平线。如果垂直前景线宽为 1,并且背景线宽为 9,则每十行存在一条单像素垂直线。图 3-7 展示了一个网格线图形示例。

GUID-FA465BF9-186C-495B-B10C-25AEEAD6751F-low.gif图 3-7 网格线测试图形示例

正如表 3-11 中所述,棋盘图形的颜色使用前景颜色和背景颜色来指定。前景颜色用于其中一些棋盘格,而背景颜色用于交错的棋盘格。正如表 3-12 中所述,用户指定了水平棋盘格数量和垂直棋盘格数量。对于此图形,系统会自动根据棋盘格数量和显示 (DMD) 尺寸来确定每个方向上的棋盘格尺寸。例如,如果水平棋盘格数量为 4,垂直棋盘格数量为 4,并且 DMD 分辨率为 1280x720,则水平棋盘格尺寸为 320 像素,而垂直棋盘格尺寸为 180 像素(1280 像素/4 棋盘格 = 320 像素:720 像素/4 棋盘格 = 180 像素)。图 3-8 展示了一个棋盘图形(16 × 12 个棋盘格)示例。

GUID-06F150CA-E817-4828-A9B3-86C8187E6B5B-low.gif图 3-8 棋盘测试图形示例

正如表 3-11表 3-12 中所述,用户未针对色条测试图形进行编程。此图形由八个垂直色条组成:白色、黄色、青色、绿色、品红色、红色、蓝色和黑色。对于此图形,系统会自动根据显示 (DMD) 的尺寸来确定每个色条的宽度。图 3-9 展示了一个色条图形示例。

GUID-2B36C81F-8EE5-421F-9EA0-45FB1F04A3E5-low.gif图 3-9 色条测试图形示例
