1.3.6 化学成分选择

化学成分文件包含仿真对电池和工作型材建模所用的参数。将与电池匹配的化学成分 ID 编程到器件中至关重要。可以在 Battery Management Studio 中的“Data Flash”部分查看某些参数。

按下 Chemistry 按钮可以选中 Chemistry 窗口。

  • 可点击所需列对表格进行排序。例如：点击 Chemistry ID 列标题。
  • 选择表格中与电芯匹配的 ChemID（参阅图 1-8）。
  • 按下 Update Chemistry from Database 可以更新器件中的化学成分。
注：

化学成分屏幕底部包含一个 Chemistry Updater 链接。确保使用我们数据库中的最新化学物质。请参阅此常见问题解答，了解如何更新化学成分表。

请记得使用我们的 GPCCHEM 工具，以便使电芯化学成分与我们的数据库之一匹配。

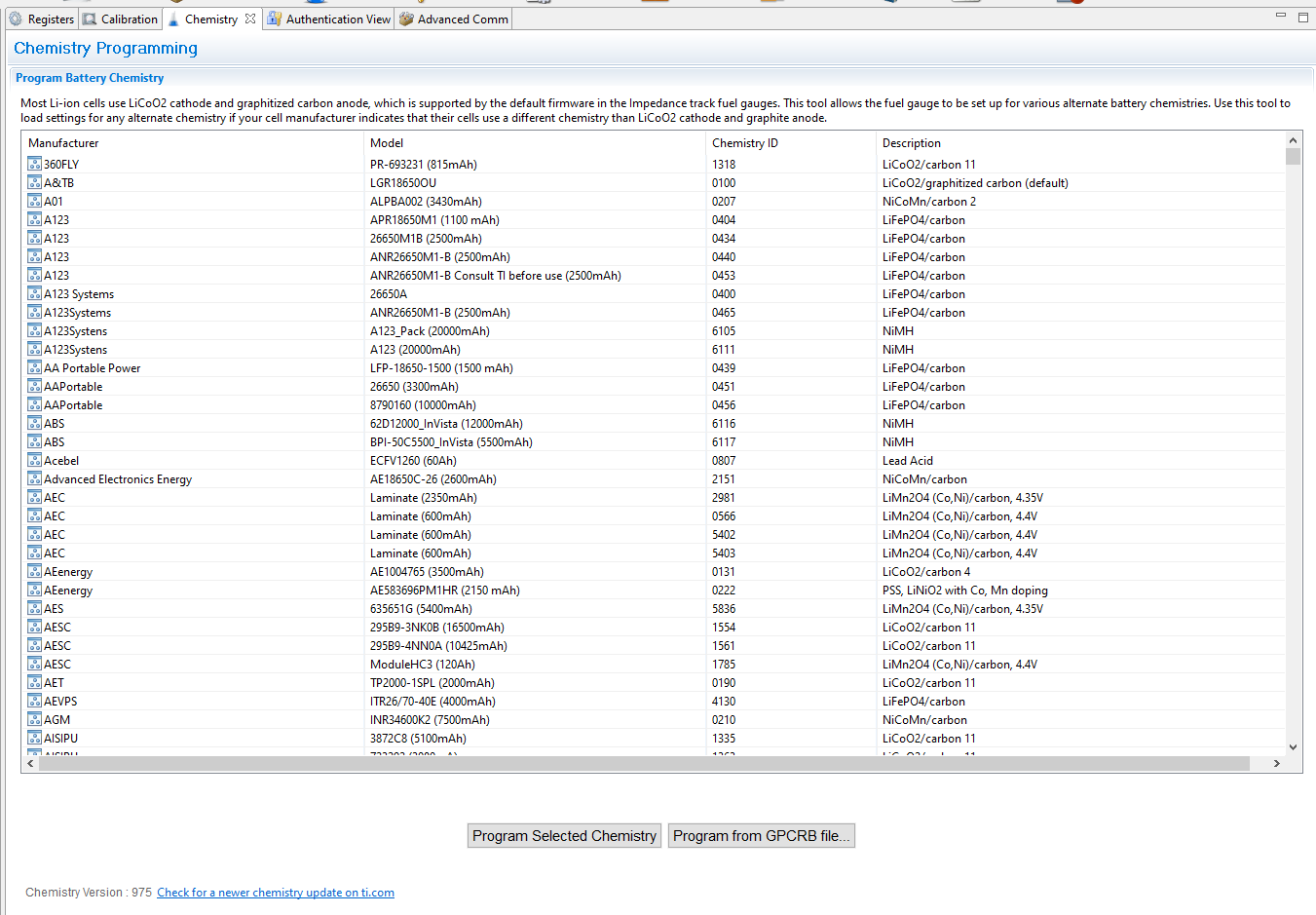

GUID-C588ECB2-49AE-41BD-8E77-1EEF8FC4DC94-low.png图 1-8 化学成分屏幕
