4.2.1 SYSREF 示例

LMX2820 的 SROUT 可用于生成或复制 SYSREF 信号。SROUT 的输出可以是单个脉冲、一系列脉冲或连续的脉冲流。这些脉冲与具有可调延迟的 RFOUT 信号同步。若要使用 SYSREF 功能，PLL 必须处于相位同步模式 (PHASE_SYNC_EN = 1)。下面是一个脉冲模式示例。

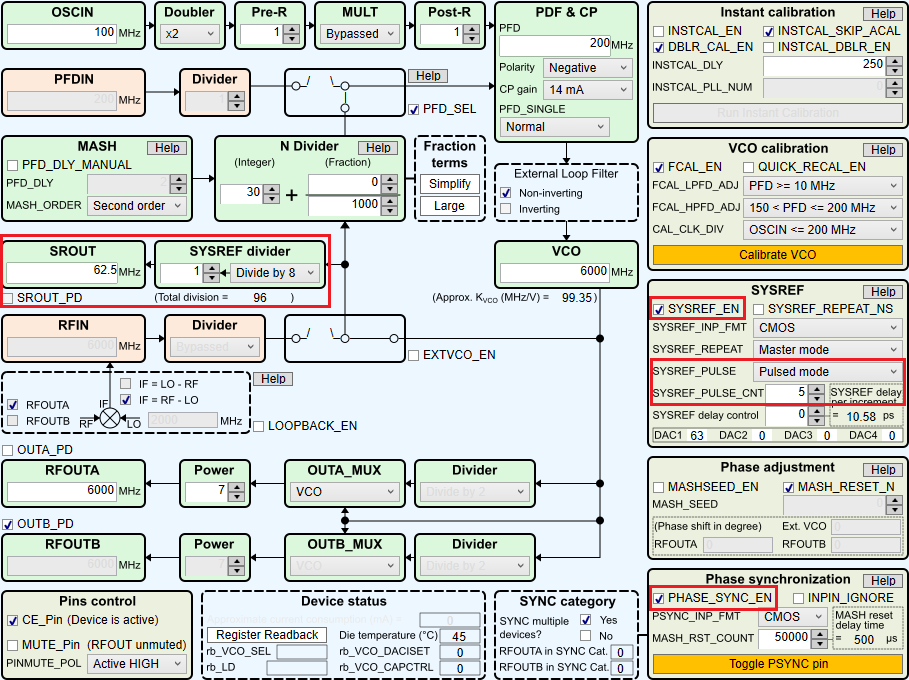

GUID-6E505DB3-E742-4D4E-AEA5-3152FCACDE2B-low.png图 4-3 SYSREF 脉冲模式设置
