MMWAVEICBOOST 模式

此模式可访问 MMWAVEICBOOST 上提供的调试工具,如 JTAG、ADC capture、CAN、LaunchPad 连接器等。

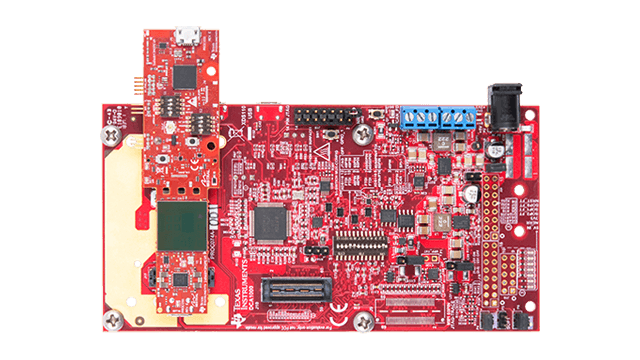

GUID-F74C3DEF-EFE9-4CB3-8AE2-B87F5CD73142-low.png图 4-16 安装在 MMWAVEICBOOST 上的 xWR6843AOPEVM

对于安装模式,UART 应路由到 60 引脚连接器。按照 图 4-17 所示设置器件。如图所示完成安装之后,MMWAVEICBOOST SOP 配置将覆盖 SOP 模式。

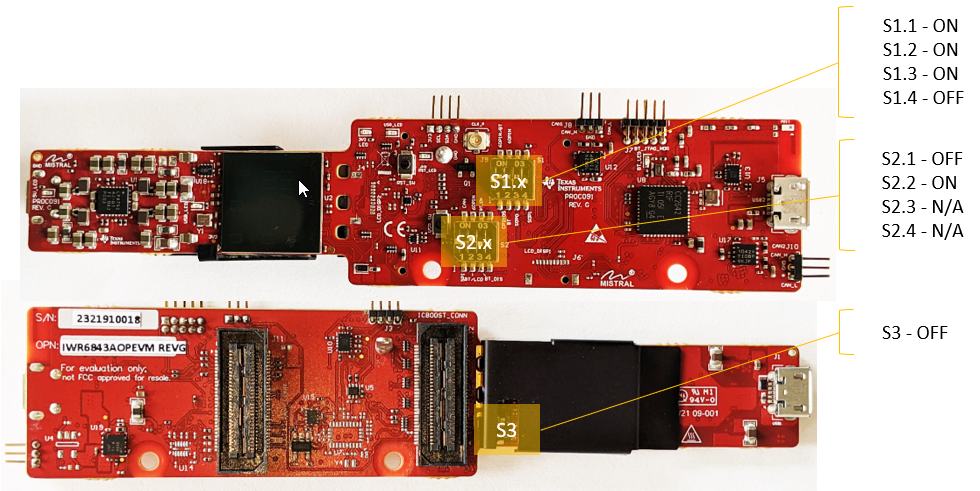

GUID-20210902-SS0I-D3SL-GPBM-SPF0TZFHHG0L-low.png图 4-17 MMWAVEICBOOST 模式的开关配置
