DATA SHEET

精度为 1% 的 TPS6282x 5.5V、1A/2A/3A 降压转换器系列

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • DCS-Control™拓扑
  • 26/25mΩ 内部电源开关 (TPS62823)
  • 输出电流高达 3A (TPS62823)
  • 极低的静态电流：4µA
  • 典型开关频率为 2.2MHz
  • 反馈电压精度为 1%（完整温度范围）
  • 使能 (EN) 和电源正常 (PG) 引脚
  • 可调输出电压范围为 0.6V 至 4V
  • 100% 占空比模式
  • 内部软启动电路
  • 无缝省电模式转换
  • 欠压闭锁
  • 有源输出放电
  • 逐周期电流限制
  • 断续短路保护
  • 过热保护
  • 使用 TPS62822 并借助 WEBENCH® 电源设计器创建定制设计方案

2 应用

  • 便携式/电池供电类设备中的 POL 电源
  • 工厂和楼宇自动化
  • 移动计算、网卡
  • 固态驱动器
  • 数据终端、销售终端
  • 服务器、投影仪、打印机

3 说明

TPS6282x 是一款通用且易于使用的同步降压型直流/直流转换器，具有仅 4µA 的极低静态电流。此系列器件具有 2.4V 至 5.5V 的输入电压，可提供高达 3A 的输出电流 (TPS62823)。此产品基于 DCS-Control™拓扑，可实现快速瞬态响应。

由于具有内部基准，此产品可在 -40°C 至 125°C 的结温范围内以高达 1% 的反馈电压精度将输出电压调节到低至 0.6V。1A/2A/3A 可扩展引脚对引脚器件系列可实现 BOM 对 BOM 兼容，并可与 470nH 的小型电感器结合使用。

TPS6282x 可在超轻负载时自动进入省电模式，并能保持高效率。

该器件 具有 电源正常信号和内部软启动电路。它能够以 100% 模式运行。在故障保护方面，它加入了断续电流限制以及热关断功能。

TPS6282x 采用 2 x 1.5mm QFN-8 封装。

器件信息(1)

器件号 封装 封装尺寸（标称值）
TPS62821DLC QFN (8) 2.00mm x 1.50mm
TPS62822DLC
TPS62823DLC
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

空白

空白

Device Images

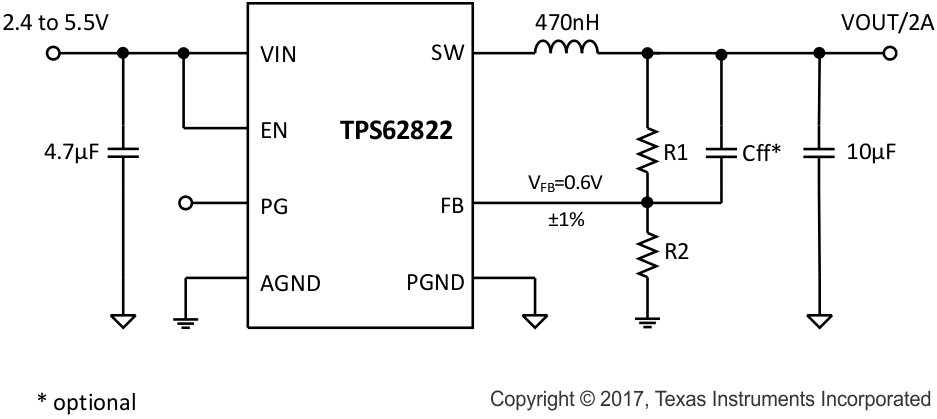

典型应用电路原理图
空白
空白
空白
空白

TPS62821 TPS62822 TPS62823 SLVSDV6_simple.gif

效率与输出电流间的关系
空白

TPS62821 TPS62822 TPS62823 SLVSDV6_TPS62823_effpageone_iout.gif

4 修订历史记录

Changes from A Revision (February 2018) to B Revision

  • Changed 将 TPS62822 和 TPS62823 的状态改为生产数据器件。Go

Changes from * Revision (November 2017) to A Revision

  • Changed 将 TPS62821 的状态改为生产数据器件。Go

5 Device Comparison Table

Part Number Output Current Output Voltage (1)
TPS62821DLC 1 A Adjustable
TPS62822DLC 2 A Adjustable
TPS62823DLC 3 A Adjustable
(1) For fixed output voltage versions please contact your TI sales representative.

6 Pin Configuration and Functions

space

DLC Package
8 Pin (VQFN)
Top View
TPS62821 TPS62822 TPS62823 SLVSDV6_pinout.gif


Pin Functions

PIN I/O DESCRIPTION
NAME NO.
EN 1 I Enable input (High=Enabled, Low=Disabled). Do not leave floating.
FB 2 I Output voltage feedback. Connect resistive voltage divider to this pin.
AGND 3 Signal ground. Internally connected to the PGND pin. Can be left floating.
NC 4 Internally not connected. Can be connected to VOUT, GND or left floating.
PGND 5 Power Power ground
SW 6 Power Switch node, connected to the internal MOSFET switches.
VIN 7 Power Supply voltage
PG 8 O Power good output. If unused, leave floating or connect to GND.

7 Specifications

7.1 Absolute Maximum Ratings(1)

MIN MAX UNIT
Pin Voltage Range VIN, FB, EN, PG, NC -0.3 6 V
SW (DC) -0.3 VIN + 0.3
SW (DC, in current limit) -1.0
SW (AC), less than 10ns(2) -2.5 10
Power Good Sink Current 1 mA
Operating Junction Temperature Range, TJ -40 150 °C
Storage temperature, Tstg -65 150 °C
(1) Stresses beyond those listed under Absolute Maximum Ratings may cause permanent damage to the device. These are stress ratings only, which do not imply functional operation of the device at these or any other conditions beyond those indicated under Recommended Operating Conditions. Exposure to absolute-maximum-rated conditions for extended periods may affect device reliability.
(2) While switching.

7.2 ESD Ratings

VALUE UNIT
V(ESD) Electrostatic discharge Human-body model (HBM), per ANSI/ESDA/JEDEC JS-001(1) ±2000 V
Charged-device model (CDM), per JEDEC specification JESD22-C101(2) ±500
(1) JEDEC document JEP155 states that 500-V HBM allows safe manufacturing with a standard ESD control process.
(2) JEDEC document JEP157 states that 250-V CDM allows safe manufacturing with a standard ESD control process.
