2.2.2.1 TAx5x1x-Q1 EVM 输入硬件设置

TAx5x1x-Q1 评估模块具有多个输入配置选项。该 EVM 允许用户在多种工作模式下评估器件。本节重点介绍了不同的工作模式。

GUID-20230507-SS0I-TCTP-VKGX-RNLXHRXGZ652-low.png图 2-9 适用于通道 1 和 2 的 TAx5x12-Q1 EVM 输入架构

IN1 和 IN2 输入架构允许快速配置这两个通道，以支持任何受支持的工作模式。TAx5x1x-Q1 的 INxP 和 INxM 引脚可以选择连接到板载麦克风，以便在交流或直流耦合模式下快速评估麦克风。有关跳线配置的详细信息，请参阅表 3-2。

对于 TAC5x11-Q1 评估模块，DIN1P 和 DIN1M 可以通过跳线 J63 和 J64 分别连接到 IN1P 和 IN1M，如图 3-10 所示。根据下面的配置表，只有 IN1 输入端子适用于该评估模块。

GUID-20230507-SS0I-VMVL-6RCG-LX9J1MFBNVJW-low.png图 2-10 适用于通道 1 和 DIN1P/M 的 TAC5x11-Q1 EVM 输入架构
表 2-1 输入跳线配置
输入端子输入模式已安装的跳线未安装的跳线输入摆幅拓扑寄存器设置
IN1线路输入差分，交流耦合J8、J20、J21J4、J5、J6、J11、J12、J15、J1610 VRMSGUID-20230624-SS0I-Z3JM-PSBK-STZ9N180P8PV-low.pngB0_P0_R80、B0_P1_R115
线路输入单端，交流耦合J6、J8、J12 (2-3)、J20、J21J4、J5、J11、J15、J165 VRMSGUID-20230624-SS0I-JHQR-TGQP-TD8V92VZL8DW-low.pngB0_P0_R80、B0_P1_R115
线路输入差分，直流耦合J15、J16J4、J5、J6、J11、J12、J20、J21、

J8（不使用 DUT MICBIAS）

10 VRMSGUID-20230624-SS0I-QPVW-H9PP-RWSH1JQXV4S1-low.pngB0_P0_R80

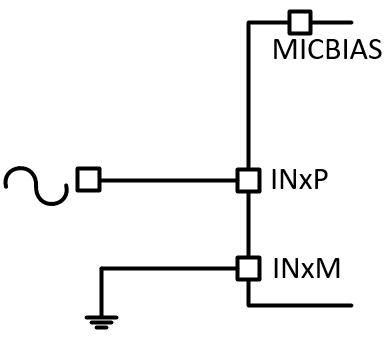

线路输入单端，直流耦合J6、J12 (2-3)、J15、J16J4、J5、J11、J20、J21、J8（不使用 DUT MICBIAS）5 VRMSGUID-20230624-SS0I-HVQS-QJRN-QP5R0LBWFLNV-low.pngB0_P0_R80
板载驻极体电容式麦克风 (ECM) 差分交流耦合J4、J5、J8、J11、J12 (1-2)、J20、J21J6、J15、J16请参阅麦克风数据表GUID-20230703-SS0I-DBGH-2DKK-QZTZNFGZJ22W-low.pngB0_P0_R80、B0_P1_R115
板载驻极体电容式麦克风 (ECM) 单端交流耦合J4、J5、J8、J11、J12 (2-3)、J20J6、J15、J16、J21请参阅麦克风数据表GUID-20230703-SS0I-LLZT-7KSJ-PLM1FDHQLDFL-low.pngB0_P0_R80、B0_P1_R115
板载驻极体电容式麦克风 (ECM) 差分直流耦合J4、J5、J8、J11、J12 (1-2)、J15、J16J6、J20、J21请参阅麦克风数据表GUID-20230703-SS0I-ZJL5-CDNH-99NNFZF88TZD-low.pngB0_P0_R80、B0_P1_R115
板载驻极体电容式麦克风 (ECM) 单端直流耦合J4、J5、J8、J11、J12 (2-3)、J15、J16J6、J20、J21请参阅麦克风数据表GUID-20230703-SS0I-W9XT-7FVH-4JG5VVMGKS4W-low.pngB0_P0_R80、B0_P1_R115
IN2线路输入差分，交流耦合J8、J22、J23J7、J9、J13、J14、J17、J18、J5310 VRMSGUID-20230624-SS0I-Z3JM-PSBK-STZ9N180P8PV-low.pngB0_P0_R85、B0_P1_R115
线路输入单端，交流耦合J7、J8、J14 (2-3)、J22、J23J9、J13、J17、J18、J535 VRMSGUID-20230624-SS0I-JHQR-TGQP-TD8V92VZL8DW-low.pngB0_P0_R85、B0_P1_R115
线路输入差分，直流耦合J17、J18J7、J9、J13、J14、J22、J23、J53、J8（不使用 DUT MICBIAS）10 VRMSGUID-20230624-SS0I-QPVW-H9PP-RWSH1JQXV4S1-low.pngB0_P0_R85
线路输入单端，直流耦合J7、J14 (2-3)、J17、J18J9、J13、J22、J23、J53、J8（不使用 DUT MICBIAS）5 VRMSGUID-20230624-SS0I-HVQS-QJRN-QP5R0LBWFLNV-low.pngB0_P0_R85
板载模拟 MEMS 麦克风，交流耦合J8、J9、J22、J23、J53J7、J13、J14、J17、J18请参阅麦克风数据表。GUID-20230703-SS0I-R5S0-DDWF-7CM8WZJTBM4L-low.pngB0_P0_R85、B0_P1_R115
板载模拟 MEMS 麦克风，直流耦合J9、J17、J18、J53J7、J13、J14、J22、J23、J8（不使用 DUT MICBIAS）请参阅麦克风数据表。GUID-20230727-SS0I-W7ZC-LDHM-CP2L7DMN94BP-low.pngB0_P0_R85、B0_P1_R115
