3 适用器件列表和测试结果
根据前面分析的要求，列出了支持外部偏置的中电压升压转换器，并根据表 3-1 中的控制策略进行了划分。
表 3-1 外部偏置的 MV 升压列表
| 主控策略 | 轻载控制策略 | 支持外部偏置的器件 |
|---|---|---|
| 固定频率调制 | 脉冲跳跃模式 | TPS61175(1)、TPS61170 |
| 脉冲频率调制 | TPS61178(2) | |
| 强制 PWM 模式 | TPS61175(1)、TPS611781(2)、TPS61080、TPS61081 | |
| 准恒定频率调制 | 脉冲跳跃模式 | TPS61086、TPS61046、TLV61046a、TLV61048、TPS61085 |
| 脉冲频率调制 | TPS61288、TPS61088、TPS61089 | |
| 强制 PWM 模式 | TPS610891 | |
| 脉冲频率调制 | 脉冲频率调制 | TPS61045、TPS61040、TPS61041、TPS61096a |
(1) 当导通时间大于最小值 (60ns) 时，TPS61175 在强制 PWM 模式下工作；而当导通时间被钳位到最小值时，TPS61175 进入脉冲跳跃模式。
(2) 请勿使用 TPS61178 和 TPS611781 的隔离 MOSFET。
以 TPS61089 为例。图 3-1、图 3-2、图 3-3 和图 3-4 分别显示了 CCM 和 DCM 中具有外部偏置和没有外部偏置的主要波形。当电源 Vin 等于信号 Vin 时，器件没有区别，所以波形是一样的。这确保 TPS61089 可用于外部偏置应用。
电源 Vin = 3.6V，Vo = 9V，Io = 1A

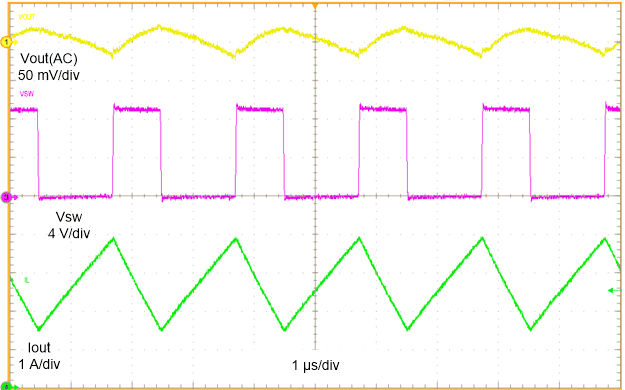

图 3-1 没有外部偏置的 TPS61089 CCM 波形
电源 Vin = 信号 Vin = 3.6V，Vo = 9V，Io = 1A
图 3-2 具有外部偏置的 TPS61089 CCM 波形
电源 Vin = 3.6V，Vo = 9V，Io = 0.2A

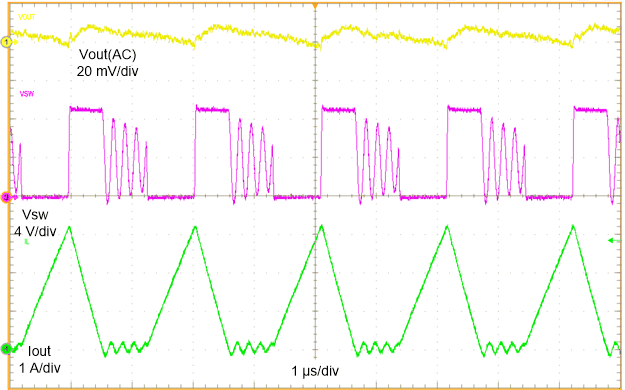

图 3-3 没有外部偏置的 TPS61089 DCM 波形
电源 Vin = 信号 Vin = 3.6V，Vo = 9V，Io = 0.2A
图 3-4 具有外部偏置的 TPS61089 DCM 波形有外部偏置时，TPS61089 的输入电压范围可以扩展，如前所述。图 3-5 显示了当信号 Vin 为3.6V、电源 Vin 仅为 1.5V 时 TPS61089 的波形。与典型应用的 2.7V 最小输入电压相比，只要未达到电流限制，该器件就可以在低得多的输入电压下工作。

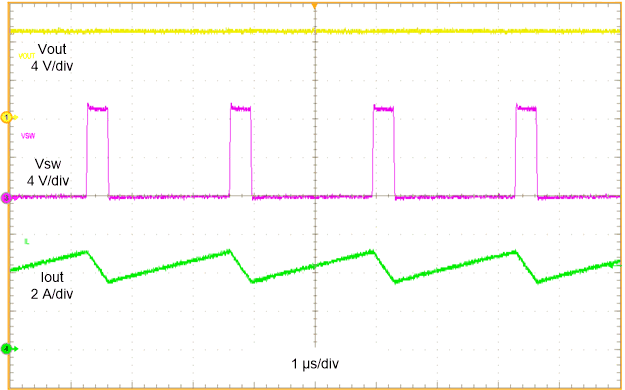

图 3-5 TPS61089 电源 Vin = 1.5V，信号 Vin = 3.6V，Vo = 9V，Io = 1A
