A.2 布局

下方的两个图展示了布局。图 6-2 所示为用于测试的完整电路板布局。图 6-3 所示为表明 VDDR 布线的放大版本。

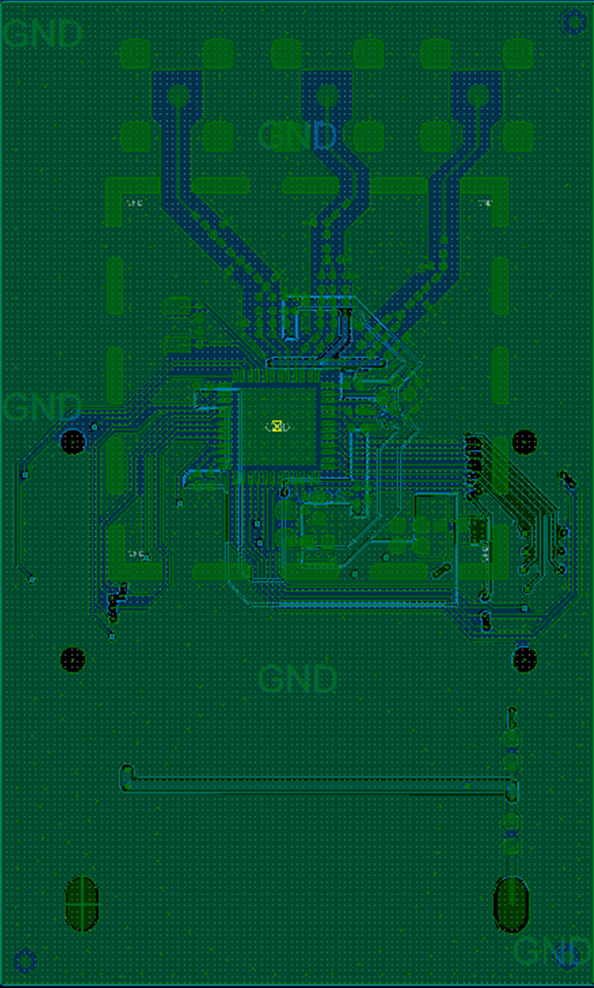

GUID-F24AEE2E-7367-4C3A-8344-A520554C33AC-low.png图 6-2 CC1352PEM-XD7793-XD24-PA24_10dBm 完整布局
GUID-0C7E35D4-9724-4E9A-A045-DD1B469CB878-low.png图 6-3 CC1352PEM-XD7793-XD24-PA24_10dBm 放大布局
