이상적인 연산 증폭기 모델

그림 1-1그림 1-2의 테브닌 증폭기 모델을 표준적 연산 증폭기 표기로 다시 그린 것입니다. 연산 증폭기는 차동 대 싱글 엔디드 증폭기입니다. 입력 포트 상에서 전압 차이 Vd = Vp - Vn을 증폭해서 출력 포트 상에서 전압 Vo를 발생시키고 접지로 참조합니다.

GUID-C99C6061-BB74-4527-A5E1-AFE12BABD441-low.gif그림 1-2 표준적 연산 증폭기 표기

위에서도 언급했듯이 입력 포트와 출력 포트로 부하 효과가 존재합니다. 이상적 연산 증폭기 모델을 사용해서 회로 계산을 단순화할 수 있으며, 이 방법이 엔지니어들이 일차적으로 대략적인 계산을 하기 위해서 흔히 사용하는 방법입니다. 이상적 모델은 단순화를 위해서 다음과 같은 세 가지 가정을 합니다:

  • 이득이 무한대이다
    방정식 1. a = ∞
  • 입력 저항이 무한대이다
    방정식 2. Ri = ∞
  • 출력 저항이 0이다
    방정식 3. Ro = 0

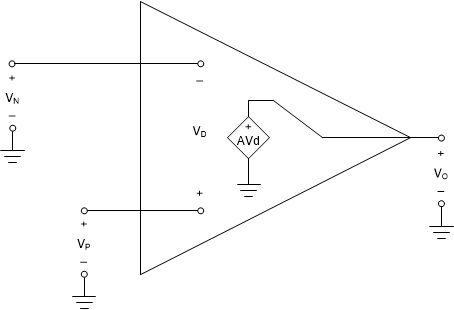

그림 1-2로 이러한 가정들을 적용하면 그림 1-3과 같은 이상적인 연산 증폭기 모델을 얻을 수 있습니다.

GUID-7464A55A-CDC8-48DF-95ED-FFC1CDD02EE0-low.gif그림 1-3 이상적 연산 증폭기 모델

이러한 이상적 연산 증폭기 모델을 사용해서 또 다른 단순화들을 할 수 있습니다:

방정식 4. → In = Ip = 0

Ri = ∞이므로 In = Ip = 0이라고 가정합니다. 그러므로 입력에서 부하 효과가 없습니다.

방정식 5. → Vo = a Vd

Ro = 0이므로 출력으로 부하 효과가 없습니다.

방정식 6. → Vd = 0

연산 증폭기가 선형적 동작을 한다면 V0은 유한한 전압일 것입니다. 정의에 따라 Vo = Vd × a. 재배열하면, Vd = Vo / a. a = ∞, Vd = Vo / ∞ = 0이므로 이것이 가상 단락 개념의 토대입니다.

방정식 7. 공통 모드 게인 = 0

이상적 전압 소스를 사용해서 출력 포트를 구동하면 입력 포트 상의 전압 차이만 작용할 것입니다. Vn과 Vp로 공통적 전압은 제거됩니다.

방정식 8. 대역폭 = ∞
방정식 9. slew rate = ∞

주파수 종속성은 없는 것으로 간주합니다.

방정식 10. 드리프트 = 0

시간, 온도, 습도, 전원 변동 등에 대해서 성능 변화가 없는 것으로 간주합니다.
