1 特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果：
    • 器件温度等级 1：-40°C 至 +125°C
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
    • 器件充电器件模型 (CDM) ESD 分类等级 C4B
  • 脉宽调制 (PWM) 微步进电机驱动器
    • 内置微步进分度器
    • 5 位绕组电流控制支持高达 32 个电流级
    • 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻
  • 24V，25°C 时 1.6A 最大驱动电流
  • 内置 3.3V 基准输出
  • 8.2V 至 45V 宽工作电源电压范围
  • 耐热增强型带散热片超薄小外形尺寸 (HTSSOP) 表面贴装封装

2 应用范围

  • 汽车制热、通风与空调控制 (HVAC)
  • 汽车用阀门
  • 车用信息娱乐

3 说明

DRV8824-Q1 为汽车应用提供一个集成电机驱动器解决方案。 此器件具有两个 H 桥驱动器和一个微步进分度器，并且专门用来驱动一个双极步进电机。 每个输出驱动器块包含被配置为全 H 桥的 N 通道功率 MOSFET，以驱动电机绕组。 DRV8824-Q1 能够驱动高达 1.6V 的输出电流（在 24V 和 25°C，具有适当散热时）。

一个简单的步进/方向接口可轻松连接到控制器电路。 端子可实现全步进到 1/32 步进模式的电机配置。 衰减模式可设定。

还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。

DRV8824-Q1 采用具有 PowerPAD™ 的 28 引脚 HTSSOP 封装（环保型：符合 RoHS 标准且不含铅/溴）。

器件信息

订货编号 封装 封装尺寸
DRV8824QPWPRQ1 HTSSOP (28) 9.7mm x 4.4mm

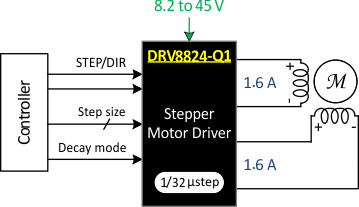

4 简化电路原理图

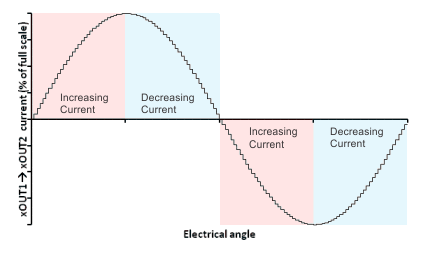

微步进电流波形
