1 特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 标准的下列结果：
    • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 1C
    • 器件带电器件模型 (CDM) ESD 分类等级 C6
  • 单电源：5V
  • 电源输出：H 桥
  • 专为驱动电感负载而设计
  • 出色的直流精度
  • 宽系统带宽
  • 高分辨率、低温漂移
  • 内置去磁系统
  • 丰富的故障检测功能
  • 外部高功率驱动器选项
  • 紧凑型封装

2 应用

  • 汽车
  • 汽车中的电机控制 应用
  • 磁通门电流感应
  • 发电机和交流发电机监测和控制
  • 频率和电压逆变器
  • 电机驱动控制器
  • 系统功耗
  • 光伏系统

3 说明

DRV401-Q1 器件完全符合汽车 应用要求 并适用于电机控制驱动和电池监测系统。

与磁传感器搭配使用时，DRV401-Q1 能够以高精确度监测交流和直流电流。

可提供的功能包括：探头激励、探头信号的信号调节、信号环路放大器、补偿线圈的 H 桥驱动器和提供与初级电流成正比的输出电压的模拟信号输出级。它具有过载和故障检测功能，以及瞬态噪声抑制功能。

DRV401-Q1 器件可直接驱动补偿线圈或与外部电源驱动器连接。因此，DRV401-Q1 与传感器相结合，可用于测量各种大小的电流。

为维持最高精度，DRV401-Q1 可在加电时根据需要对传感器进行去磁。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DRV401-Q1 VQFN-20 5.00mm × 5.00mm
  1. 要了解所有可用封装，请参阅数据表末尾的可订购产品附录。

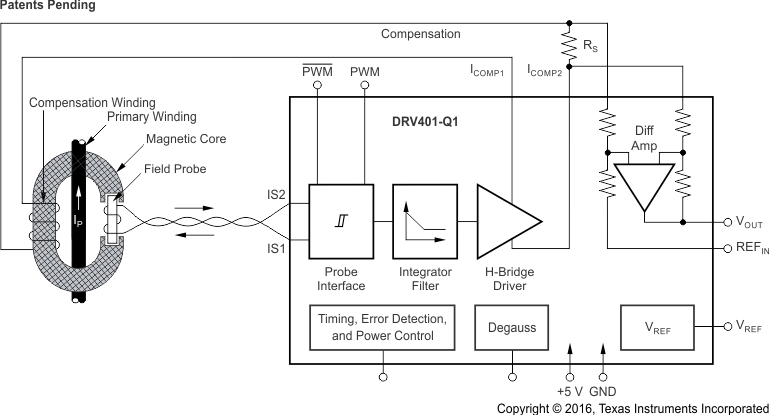

闭环磁感应

DRV401-Q1 fbd_front_bos814.gif
