ZHCSU66J August   2001  – December 2023 UCC29002 , UCC39002

PRODUCTION DATA

  1.   1
  2. 1特性
  3. 2应用
  4. 3说明
  5. 4Pin Configuration and Functions
    1.     Pin Functions
  6. 5Specifications
    1. 5.1 Absolute Maximum Ratings
    2. 5.2 ESD Ratings
    3. 5.3 Recommended Operating Conditions
    4. 5.4 Thermal Information
    5. 5.5 Electrical Characteristics
    6. 5.6 Typical Characteristics
  7. 6Detailed Description
    1. 6.1 Overview
    2. 6.2 Functional Block Diagram
    3. 6.3 Feature Description
      1. 6.3.1 Differential Current-Sense Amplifier (CS+, CS−, CSO)
      2. 6.3.2 Load-Share Bus Driver Amplifier (CSO, LS)
      3. 6.3.3 Load-Share Bus Receiver Amplifier (LS)
      4. 6.3.4 Error Amplifier (EAO)
      5. 6.3.5 Adjust Amplifier Output (ADJ)
      6. 6.3.6 Enable Function (CS+, CS−)
      7. 6.3.7 Fault Protection on LS Bus
      8. 6.3.8 Start-Up and Adjust Logic
      9. 6.3.9 Bias Input and Bias_OK Circuit (VDD)
    4. 6.4 Device Functional Modes
      1. 6.4.1 Start-Up Mode
      2. 6.4.2 Normal Running Mode
      3. 6.4.3 Fault Mode
      4. 6.4.4 Disabled Mode
  8. 7Application and Implementation
    1. 7.1 Application Information
    2. 7.2 Paralleling the Power Modules
    3. 7.3 Typical Application
      1. 7.3.1 Measuring the Voltage Loop of a Power Module
      2. 7.3.2 Detailed Design Procedure
        1. 7.3.2.1 The Shunt Resistor
        2. 7.3.2.2 The CSA Gain
        3. 7.3.2.3 Determining RADJ
        4. 7.3.2.4 Error Amplifier Compensation
      3. 7.3.3 Application Curve
    4. 7.4 Power Supply Recommendations
    5. 7.5 Layout
      1. 7.5.1 Layout Guidelines
      2. 7.5.2 Layout Example
  9. 8Device and Documentation Support
    1. 8.1 接收文档更新通知
      1. 8.1.1 Documentation Support
    2. 8.2 Related Links
    3. 8.3 支持资源
    4. 8.4 Trademarks
    5. 8.5 静电放电警告
    6. 8.6 术语表
  10. 9Revision History
  11.   Mechanical, Packaging, and Orderable Information

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

3 说明

UCC29002 器件系列包括先进的高性能低成本负载共享控制器，可提供并联多个独立电源或直流/直流模块所需的所有功能。此控制器面向服务器、工作站、电信和其他分布式电源系统中的高可靠性应用，适用于 N+1 冗余系统或那些现成电源必须并联的高电流应用。

BiCMOS UCC29002 基于上一代产品 UC3902 和 UC3907 负载共享控制器的自动领导者/跟随者架构。该器件使用失调电压非常低的封装后修整电流检测放大器和高增益负反馈环路，能够在满负载时在模块之间实现优于 1% 的电流共享误差。如果放大器共模范围为 0V 至 VDD 电源轨，则电流检测电阻 RSHUNT 可以放置在 GND 返回路径或电源的正输出轨中。

封装信息
器件型号封装(1)封装尺寸（标称值）(2)
UCC29002
UCC29002-1(3)
UCC39002		SOIC (8)4.90mm × 6.00mm
UCC29002
UCC39002		VSSOP (8)3.00mm x 4.90mm
PDIP (8)9.81mm × 9.43mm
(1) 有关更多信息，请参阅数据表末尾的机械、封装和可订购信息部分。
(2) 封装尺寸（长 x 宽）为标称值，并包括引脚（如适用）。
(3) UCC29002-1 在可订购器件型号中使用“/1”后缀。

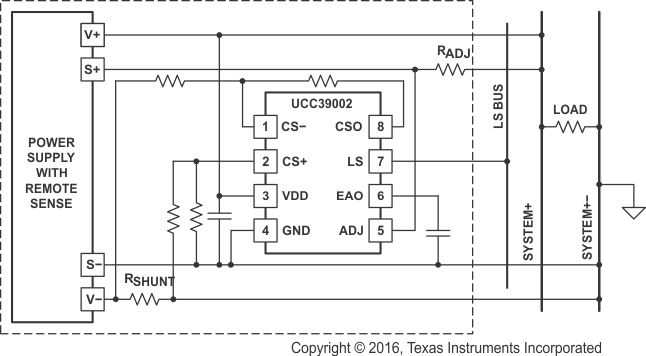

GUID-1018ED58-291E-4C78-A169-8E9614FCF5CB-low.gif典型的低侧电流检测应用
