ZHCSD52 December   2014 TPS2592ZA

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 应用电路原理图
  5. 5 修订历史记录
  6. 6 Device Comparison Table
  7. 7 Pin Configuration and Functions
  8. 8 Specifications
    1. 8.1 Absolute Maximum Ratings
    2. 8.2 ESD Ratings
    3. 8.3 Recommended Operating Conditions
    4. 8.4 Thermal Information
    5. 8.5 Electrical Characteristics
    6. 8.6 Timing Requirements
    7. 8.7 Typical Characteristics
  9. 9 Detailed Description
    1. 9.1 Overview
    2. 9.2 Functional Block Diagram
    3. 9.3 Feature Description
      1. 9.3.1 GND
      2. 9.3.2 VIN
      3. 9.3.3 dV/dT
      4. 9.3.4 BFET
      5. 9.3.5 EN/UVLO
      6. 9.3.6 ILIM
    4. 9.4 Device Functional Modes
  10. 10Application and Implementation
    1. 10.1 Application Information
    2. 10.2 Typical Applications
      1. 10.2.1 Simple 2.1-A eFuse Protection for Set Top Boxes
        1. 10.2.1.1 Design Requirements
        2. 10.2.1.2 Detailed Design Procedure
          1. 10.2.1.2.1 Step by Step Design Procedure
          2. 10.2.1.2.2 Programming the Current-Limit Threshold: RILIM Selection
          3. 10.2.1.2.3 Undervoltage Lockout Set Point
          4. 10.2.1.2.4 Setting Output Voltage Ramp Time (TdVdT)
            1. 10.2.1.2.4.1 Case 1: Start-up without Load: Only Output Capacitance COUT Draws Current During Start-up
            2. 10.2.1.2.4.2 Case 2: Start-up with Load: Output Capacitance COUT and Load Draws Current During Start-up
        3. 10.2.1.3 Support Component Selection - CVIN
        4. 10.2.1.4 Application Curves
    3. 10.3 Maximum Device Power Dissipation Considerations
  11. 11Power Supply Recommendations
    1. 11.1 Transient Protection
    2. 11.2 Output Short-Circuit Measurements
  12. 12Layout
    1. 12.1 Layout Guidelines
    2. 12.2 Layout Example
  13. 13器件和文档支持
    1. 13.1 器件支持
      1. 13.1.1 第三方产品免责声明
    2. 13.2 相关链接
    3. 13.3 商标
    4. 13.4 静电放电警告
    5. 13.5 术语表
  14. 14机械封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 4.5V 至 18V 电压保护
  • 集成 28mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)
  • 最大绝对电压 20V
  • 1A 至 2.1A 可调电流 ILIMIT
  • 支持反向电流阻断
  • 可编程 OUT（输出）转换率，欠压闭锁 (UVLO)
  • 内置热关断
  • 单点故障测试期间安全 (UL60950)
  • 小型封装尺寸 - 10L (3mm x 3mm) 超薄小外形尺寸无引线封装 (VSON)

2 应用

  • 硬盘 (HDD) 和固态硬盘 (SSD)
  • 机顶盒
  • 服务器/辅助 (AUX) 电源
  • 风扇控制
  • PCI/PCIe 卡
  • 适配器供电器件

3 说明

TPS2592xx 系列电子熔丝是小型封装内高度集成电路的保护和电源管理解决方案。 该器件使用极少的外部组件并可提供多重保护模式。 它们能够有效地防止过载、短路、电压浪涌、过高浪涌电流和反向电流。

电流限制级别可通过一个外部电阻设定。 具有特殊电压斜坡要求的应用可以使用单个电容来设定 dV/dT 引脚，以确保达到适当的输出斜坡速率。

许多系统（例如 SSD）禁止将储存的电容能量通过 FET 二极管倒流到降压或短路输入总线。 BFET 引脚专用于这类系统。 外部 NFET 可与 TPS2592 输出形成“背靠背 (B2B)”连接，而由 BFET 驱动的栅极可防止电流从负载流回电源。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS2592ZA VSON (10) 3.00mm × 3.00mm
TPS2592ZL
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

4 应用电路原理图

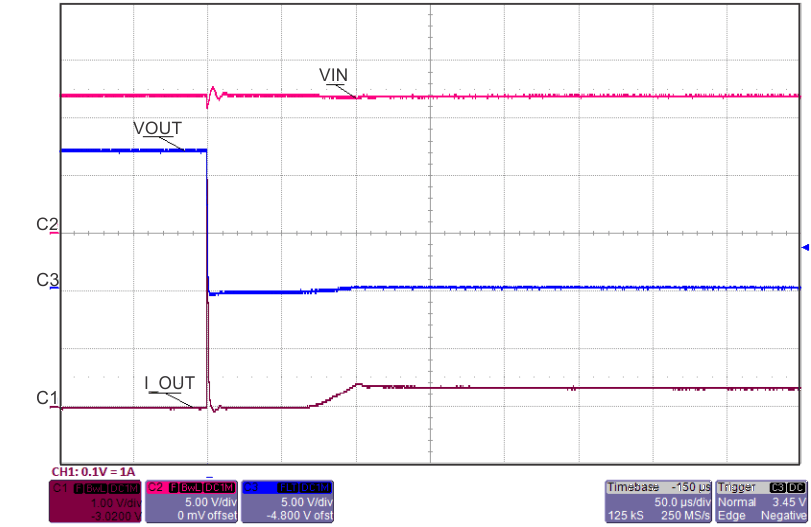

瞬态：输出短路
