TPD1E04U04
PRODUCTION DATA.
1
特性
2
应用
3
说明
4
修订历史记录
5
Pin Configuration and Functions
6
Specifications
6.1
Absolute Maximum Ratings
6.2
ESD Ratings
6.3
ESD Ratings—IEC Specification
6.4
Recommended Operating Conditions
6.5
Thermal Information
6.6
Typical Characteristics
7
Detailed Description
7.1
Overview
7.2
Functional Block Diagram
7.3
Feature Description
7.3.1
IEC 61000-4-2 ESD Protection
7.3.2
IEC 61000-4-4 EFT Protection
7.3.3
IEC 61000-4-5 Surge Protection
7.3.4
IO Capacitance
7.3.5
Ultra-Low ESD Clamping Voltage
7.3.6
Low RDYN
7.3.7
DC Breakdown Voltage
7.3.8
Ultra Low Leakage Current
7.3.9
Supports High Speed Interfaces
7.3.10
Industrial Temperature Range
7.3.11
Easy Flow-Through Routing Package
7.4
Device Functional Modes
8
Application and Implementation
8.1
Application Information
8.2
Typical Application
8.2.1
Design Requirements
8.2.2
Detailed Design Procedure
8.2.2.1
Signal Range
8.2.2.2
Operating Frequency
8.2.3
Application Curves
9
Power Supply Recommendations
10
Layout
10.1
Layout Guidelines
10.2
Layout Example
11
器件和文档支持
11.1
文档支持
11.1.1
相关文档
11.2
社区资源
11.3
商标
11.4
静电放电警告
11.5
Glossary
12
机械、封装和可订购信息
封装选项
机械数据 (封装 | 引脚)
DPY|2
MPSS034C
DPL|2
MPSS052A
散热焊盘机械数据 (封装 | 引脚)
DPY|2
QFND429B
DPL|2
QFND427
订购信息
zhcsf81a_oa
zhcsf81a_pm
5 Pin Configuration and Functions

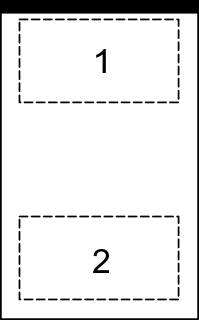

DPY Package
2-Pin X1SON
Top View
Pin Functions
PIN
TYPE
DESCRIPTION
NO.
NAME
1
IO
I/O
ESD Protected Channel
2
GND
Ground
Ground. Connect to ground
