1 特性

  • 差分模拟输入
  • 总谐波失真+噪声 (THD+N) 为 10% 时的总输出功率
    • 70W(连续功率)/8Ω,桥接负载 (BTL) 立体声配置(32V 时)
    • 130W(峰值功率)/4Ω,BTL 立体声配置(32V 时)
  • 总谐波失真+噪声 (THD+N) 为 1% 时的总输出功率
    • 60W(连续功率)/8Ω,桥接负载 (BTL) 立体声配置(32V 时)
    • 105W(峰值功率)/4Ω,BTL 立体声配置(32V 时)
  • 采用高级集成反馈设计,具有高速栅极驱动器错误校正功能
    (PurePath™超清)
    • 高达 100kHz 的单宽带,用于高清 (HD) 源的高频成分
    • 超低 THD+N:1W/4Ω 时为 0.005%;削波时 <0.01%
    • 电源抑制比 (PSRR) 为 60dB(BTL,无输入信号)
    • (A 加权)输出噪声 < 60µV
    • (A 加权)信噪比 (SNR) > 110dB
  • 多种配置可供选择:
    • 立体声、单声道、2.1 和 4xSE
  • 启动和停止时无喀哒声和噼啪声
  • 92% 高效 D 类操作 (8Ω)
  • 12V 至 36V 宽电源电压工作范围
  • 具有错误报告功能的自保护设计(包括欠压、过压、削波和短路保护)
  • 采用推荐的系统设计时,符合电磁干扰 (EMI) 标准

2 应用

  • 高端条形音箱
  • 微型 Combo 系统
  • 蓝光光盘™/DVD 接收器
  • 有源扬声器

3 说明

TPA3250 器件是一款高性能 D 类功率放大器,具有 D 类效率并且能够提供真正的高端音质。该器件 特有 高级集成反馈设计和专有高速栅极驱动器错误校正功能(PurePath™ 超高清)。该技术可使器件在整个音频频带内保持超低失真,同时展现完美音质。该器件最多可驱动 2 个 130W(峰值功率)/4Ω 负载和 2 个 70W(连续功率)/8Ω 负载,并且 特有 一个 2 VRMS 模拟输入接口,支持与高性能 DAC(例如 TI 的 PCM5242)无缝连接。除了出色的音频性能外,TPA3250 还兼具高功率效率和超低功率级空闲损耗(低于 1W)两大优点。这可以通过 60mΩ MOSFET 以及优化的栅极驱动器方案来实现。该方案相对于传统的分立实现方案可显著降低空闲损耗。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
TPA3250 HTSSOP (44) 6.10mm x 14.00mm
  1. 如需了解所有可用封装,请见数据表末尾的可订购产品附录。

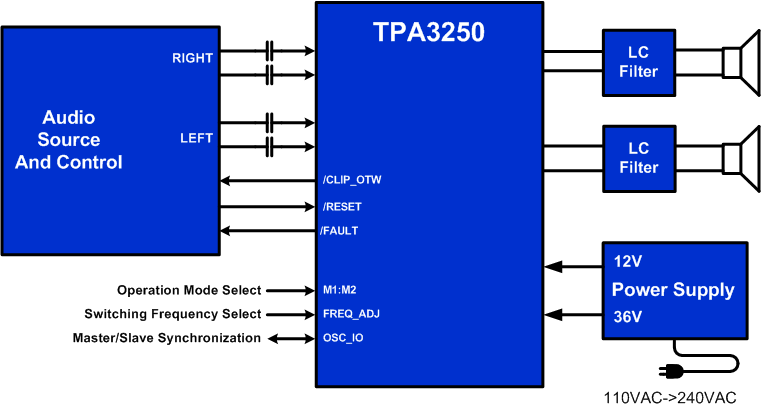

简化电路原理图

TPA3250 FrontPageDiagram.gif

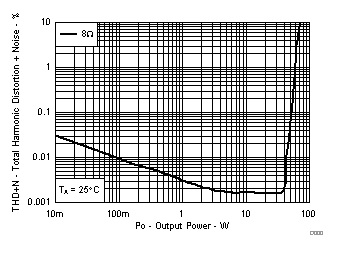

总谐波失真

TPA3250 D000_SLASE99.gif
