ZHCSHQ1G March   2003  – February 2018 TLV2460A-Q1 , TLV2461A-Q1 , TLV2462-Q1 , TLV2462A-Q1 , TLV2463A-Q1 , TLV2464A-Q1

PRODUCTION DATA.

  1. 特性
  2. 应用
  3. 说明
    1.     典型应用
  4. 修订历史记录
  5. 引脚配置和功能
    1.     引脚功能
    2.     引脚功能
  6. 规格
    1. 6.1  绝对最大额定值
    2. 6.2  ESD 额定值
    3. 6.3  建议运行条件
    4. 6.4  热性能信息:TLV2460x-Q1
    5. 6.5  热性能信息:TLV2461x-Q1
    6. 6.6  热性能信息:TLV2462-Q1
    7. 6.7  热性能信息:TLV2462A-Q1
    8. 6.8  热性能信息:TLV2463x-Q1
    9. 6.9  电气特性:VDD = 3V
    10. 6.10 电气特性:VDD = 5V
    11. 6.11 工作特性:VDD = 3V
    12. 6.12 工作特性:VDD = 5V
    13. 6.13 典型特性
  7. 参数测量信息
  8. 详细 说明
    1. 8.1 概要
    2. 8.2 功能框图
    3. 8.3 特性 描述
      1. 8.3.1 驱动容性负载
      2. 8.3.2 失调电压
      3. 8.3.3 一般配置
      4. 8.3.4 一般功率损耗注意事项
    4. 8.4 器件功能模式
      1. 8.4.1 关断功能
  9. 应用和实现
    1. 9.1 应用信息
      1. 9.1.1 精简模型信息
    2. 9.2 典型应用
      1. 9.2.1 设计要求
      2. 9.2.2 详细设计流程
      3. 9.2.3 应用曲线
  10. 10电源建议
  11. 11布局
    1. 11.1 布局指南
    2. 11.2 布局示例
  12. 12器件和文档支持
    1. 12.1 文档支持
      1. 12.1.1 相关文档
    2. 12.2 相关链接
    3. 12.3 社区资源
    4. 12.4 商标
    5. 12.5 静电放电警告
    6. 12.6 术语表
  13. 13机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • D|8
  • PW|8
散热焊盘机械数据 (封装 | 引脚)
订购信息

典型特性

条件说明待定

Table 1. 图形表

图形标题 图表
VIO 输入失调电压与共模输入电压间的关系 1, 2
IIB 输入偏置电流与自然通风温度间的关系 3, 4
IIO 输入失调电流与自然通风温度间的关系 3, 4
VOH 高电平输出电压与高电平输出电流间的关系 5, 6
VOL 低电平输出电压与低电平输出电流间的关系 7, 8
VO(PP) 最大峰间输出电压与频率间的关系 9, 10
开环增益与频率间的关系 11, 12
相位与频率间的关系 11, 12
AVD 差分电压放大与负载电阻间的关系 13
容性负载与负载电阻间的关系 14
zo 输出阻抗与频率间的关系 15, 16
CMRR 共模抑制比与频率间的关系 17
kSVR 电源电压抑制比与频率间的关系 18, 19
IDD 电源电流与电源电压间的关系 20
电源电流与自然通风温度间的关系 21
放大器导通特性 22
放大器关断特性 23
电源电流导通 24
电源电流关断 25
关断电源电流与自然通风温度间的关系 26
SR 压摆率与负载电容间的关系 27
Vn 等效输入噪声电压与频率间的关系 28, 29
等效输入噪声电压与共模输入电压间的关系 30, 31
THD 总谐波失真与频率间的关系 32, 33
THD + N 总谐波失真加噪声与峰间信号振幅间的关系 34, 35
φm 相位裕度与频率间的关系 11, 12
相位裕度与负载电容间的关系 36
相位裕度与自然通风温度间的关系 37
增益带宽积与电源电压间的关系 38
增益带宽积与自然通风温度间的关系 39
大信号跟随器 40, 41
小信号跟随器 42, 43
反相大信号 44, 45
反相小信号 46, 47

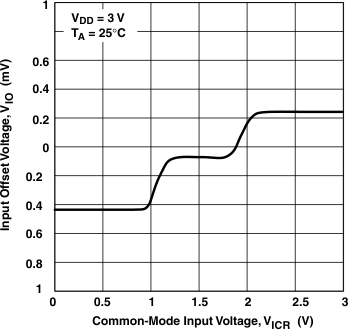

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vio_vicr_3_gls008.gif
VDD= 3V
Figure 1. 输入失调电压与共模输入电压间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_iibiio_ta_3_gls008.gif
VDD= 3V

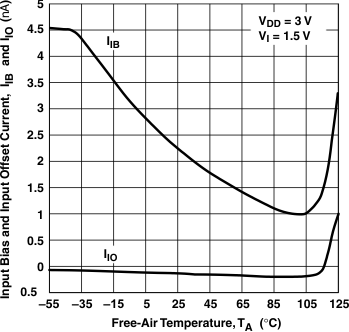

Figure 3. 输入偏置和输入失调电流与自然通风温度间的关系

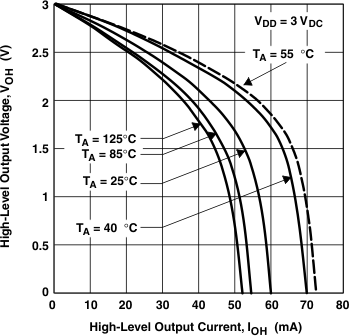

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_voh_ioh_3_gls008.gif
VDD = 3VDC
Figure 5. 高电平输出电压与高电平输出电流间的关系

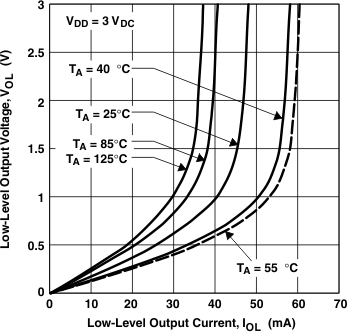

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vol_iol_3_gls008.gif
VDD = 3VDC
Figure 7. 低电平输出电压与低电平输出电流间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vopp_freq_3_gls008.gif
VDD= 3V

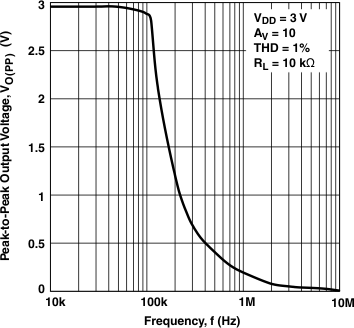

Figure 9. 峰间输出电压与频率间的关系

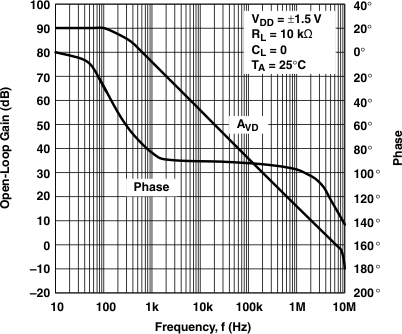

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_openloop_freq_phase_gls008.gif
VDD = ±1.5V
Figure 11. 开环增益和相位与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_avd_rl_gls008.gif

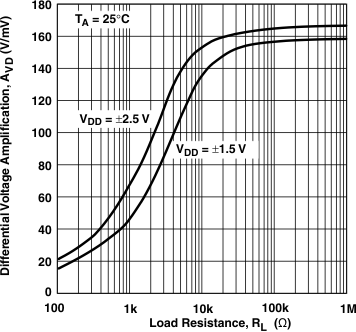

Figure 13. 差分电压放大与负载电阻间的关系

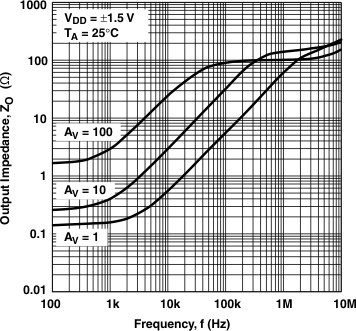

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_zo_f_15_gls008.gif
VDD = ±1.5V
Figure 15. 输出阻抗与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_cmrr_f_gls008.gif

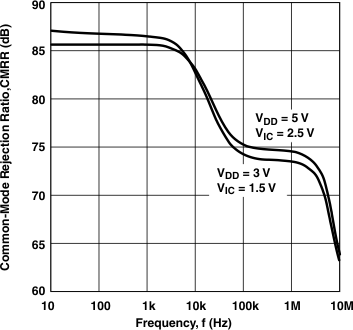

Figure 17. 共模抑制比与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_ksvr_f_25_gls008.gif
VDD = ±2.5V

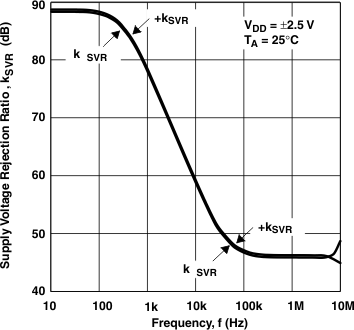

Figure 19. 电源电压抑制比与频率间的关系

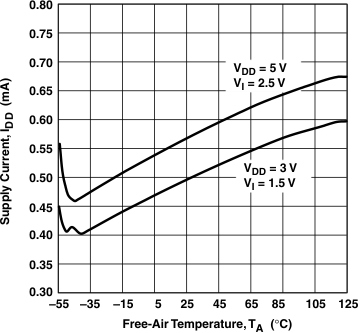

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_idd_ta_gls008.gif
Figure 21. 电源电流与自然通风温度间的关系

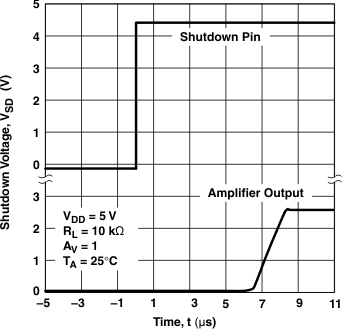

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vsd_ton_gls008.gif
Figure 23. 放大器的关断脉冲关断特性
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_idd_toff_gls008.gif

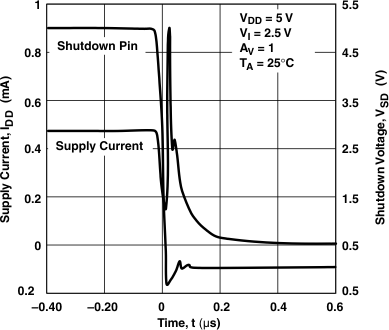

Figure 25. 关断电源电流与关断脉冲
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_sr_vdd_gls008.gif

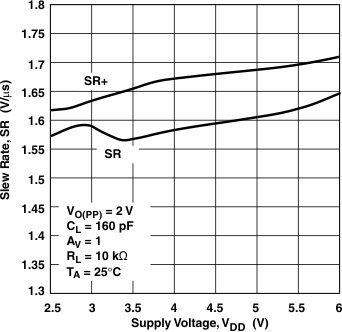

Figure 27. 压摆率与电源电压间的关系

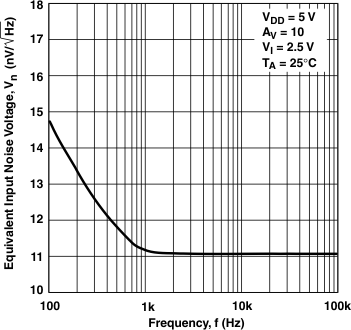

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vn_f_5_gls008.gif
Figure 29. 等效输入噪声电压与频率间的关系

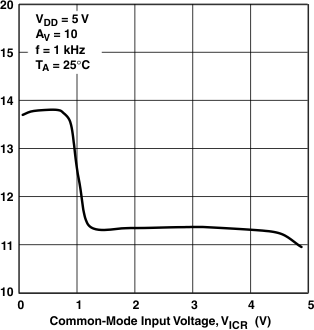

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vn_vicr_5_gls008.gif
Figure 31. 等效输入噪声电压与共模输入电压间的关系

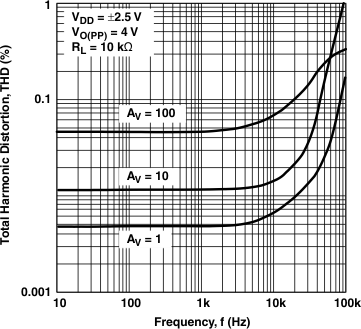

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_thd_f_25_gls008.gif
VDD = ±2.5V
Figure 33. 总谐波失真与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_thd_peaksigamp_5_gls008.gif
VDD= 5V

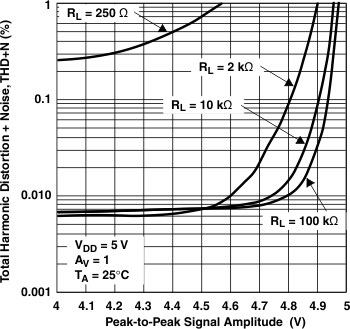

Figure 35. 总谐波失真加噪声与峰间信号振幅间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_phasemargin_ta_gls008.gif

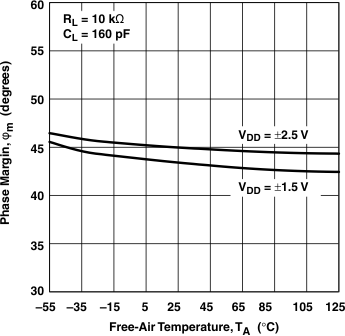

Figure 37. 相位裕度与自然通风温度间的关系

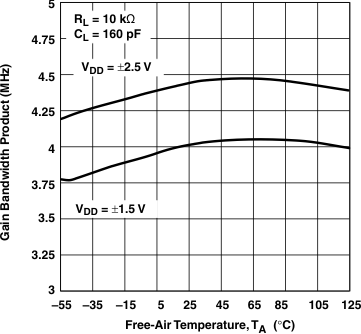

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_gainbw_ta_gls008.gif
Figure 39. 增益带宽积与自然通风温度间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_largesig_5_gls008.gif
VDD= 5V

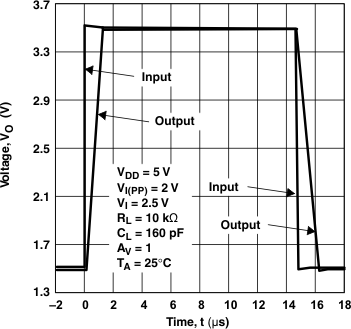

Figure 41. 大信号跟随器

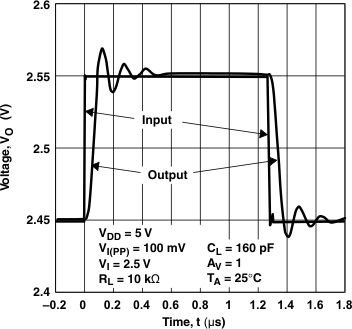

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_smallsig_5_gls008.gif
VDD= 5V
Figure 43. 小信号跟随器
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_invlrgsig_5_gls008.gif
VDD= 5V

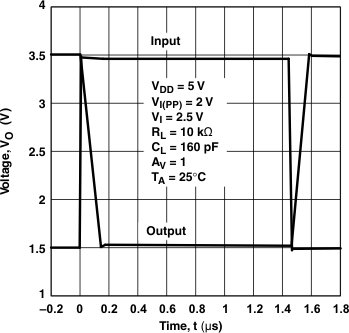

Figure 45. 反相大信号

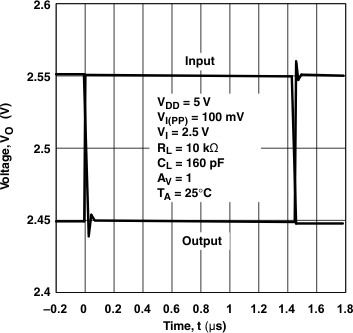

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_invsmallsig_5_gls008.gif
VDD= 5V
Figure 47. 反相小信号

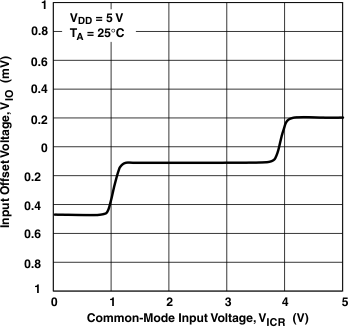

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vio_vicr_5_gls008.gif
VDD= 5V
Figure 2. 输入失调电压与共模输入电压间的关系

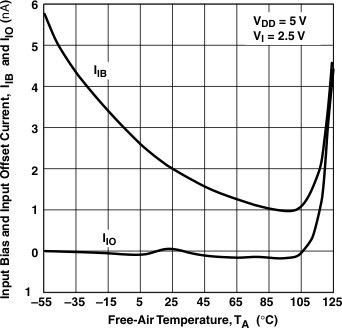

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_iibiio_ta_5_gls008.gif
VDD= 5V
Figure 4. 输入偏置和输入失调电流与自然通风温度间的关系

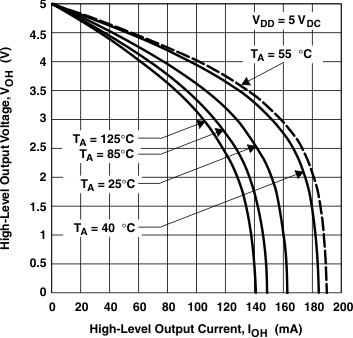

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_voh_ioh_5_gls008.gif
VDD = 5VDC
Figure 6. 高电平输出电压与高电平输出电流间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vol_iol_5_gls008.gif
VDD = 5VDC

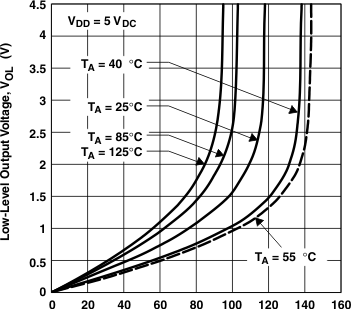

Figure 8. 低电平输出电压与低电平输出电流间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vopp_freq_5_gls008.gif
VDD= 5V

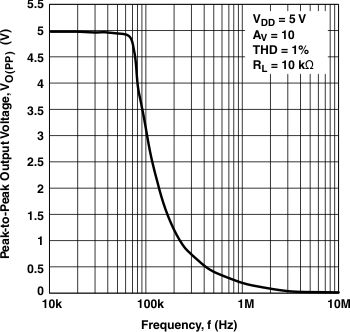

Figure 10. 峰间输出电压与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_openloop_freq_phase_25_gls008.gif
VDD = ±2.5V

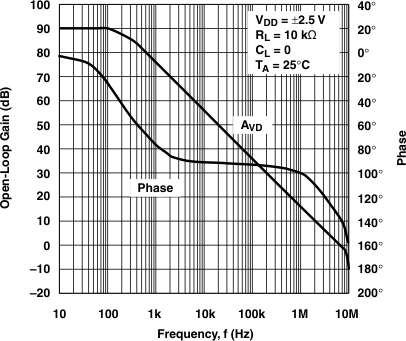

Figure 12. 开环增益和相位与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_cl_rl_gls008.gif

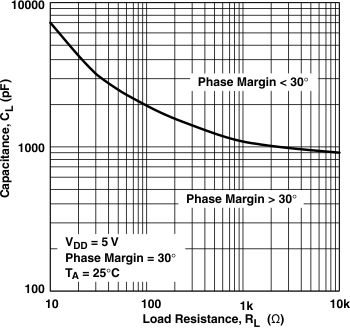

Figure 14. 容性负载与负载电阻间的关系

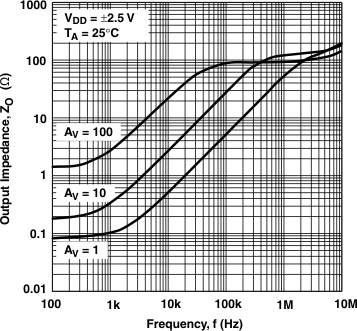

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_zo_f_25_gls008.gif
VDD = ±2.5V
Figure 16. 输出阻抗与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_ksvr_f_15_gls008.gif
VDD = ±1.5V

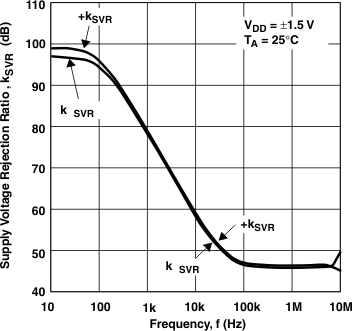

Figure 18. 电源电压抑制比与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_idd_vdd_gls008.gif

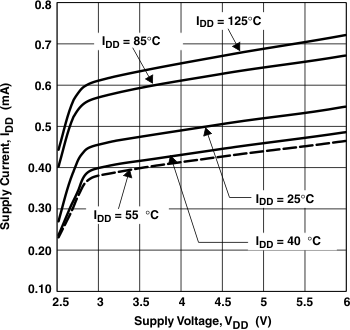

Figure 20. 电源电流与电源电压间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_idd_vdd_gls008.gif
Figure 22. 放大器的关断脉冲开通特性
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vsd_toff_gls008.gif
Figure 24. 关断脉冲开通的电源电流特性

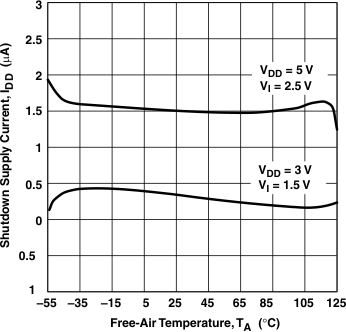

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_idd_sd_ta_gls008.gif
Figure 26. 关断电源电流与自然通风温度间的关系

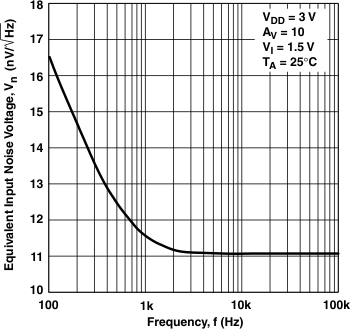

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vn_f_3_gls008.gif
Figure 28. 等效输入噪声电压与频率间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_vn_vicr_3_gls008.gif

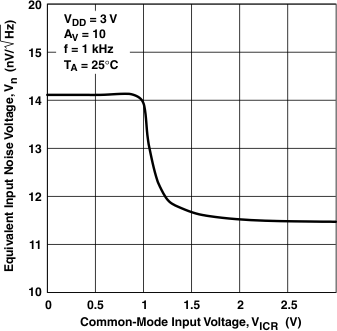

Figure 30. 等效输入噪声电压与共模输入电压间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_thd_f_15_gls008.gif
VDD = ±1.5V

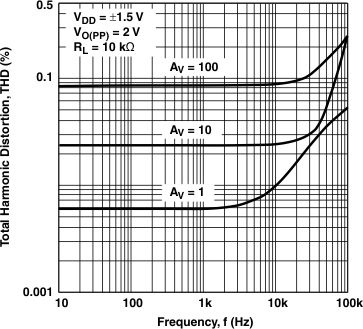

Figure 32. 总谐波失真与频率间的关系

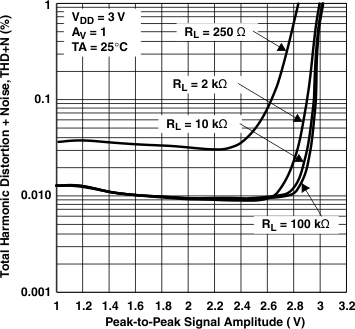

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_thd_peaksigamp_3_gls008.gif
VDD= 3V
Figure 34. 总谐波失真加噪声与峰间信号振幅间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_phasemargin_cl_gls008.gif

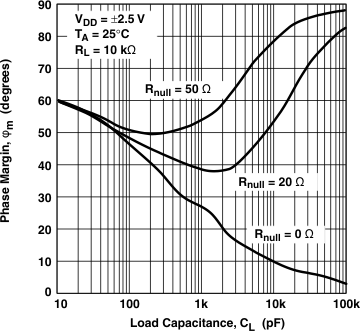

Figure 36. 相位裕度与负载电容间的关系
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_gainbw_vdd_gls008.gif

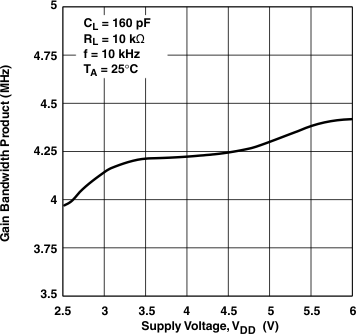

Figure 38. 增益带宽积与电源电压间的关系

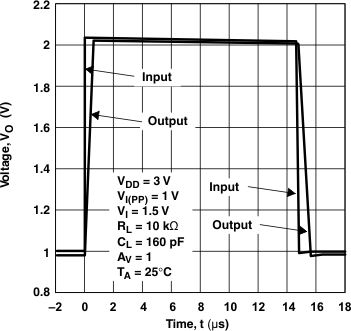

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_largesig_3_gls008.gif
VDD= 3V
Figure 40. 大信号跟随器
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_smallsig_3_gls008.gif
VDD= 3V

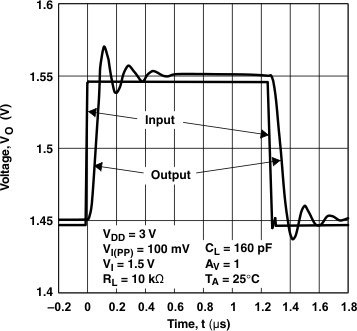

Figure 42. 小信号跟随器
TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_invlrgsig_3_gls008.gif
VDD= 3V

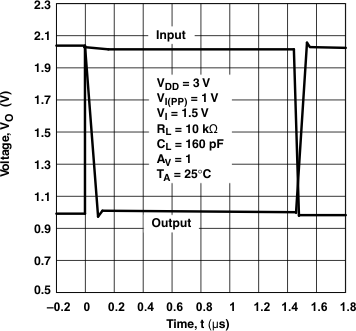

Figure 44. 反相大信号

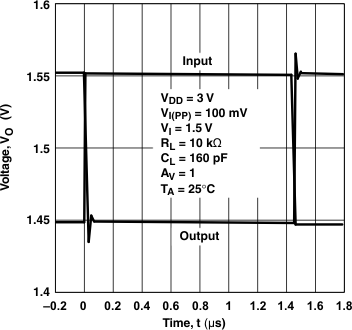

TLV2460-Q1 TLV2460A-Q1 TLV2461-Q1 TLV2461A-Q1 TLV2462-Q1 TLV2462A-Q1 TLV2463-Q1 TLV2463A-Q1 TLV2464A-Q1 g_invsmallsig_3_gls008.gif
VDD= 3V
Figure 46. 反相小信号
