3 说明

SN74LVC1G123 器件是一款单通道可重触发单稳多谐振荡器，需在 1.65V 至 5.5V VCC 下运行。

该单稳多谐振荡器可通过三种方法来控制输出脉冲持续时间。在第一种方法中，A 输入为低电平，B 输入为高电平。在第二种方法中，B 输入为高电平，A 输入为低电平。在第三种方法中，A 输入为低电平，B 输入为高电平，清零 (CLR) 输入为高电平。

通过选择外部电阻和电容值，可对输出脉冲持续时间进行编程。外部计时电容器必须连接在 Cext 和 Rext/Cext（正极）之间，外部电阻器则必须连接在 Rext/Cext 和 VCC 之间。要实现脉冲持续时间可变，请在 Rext/Cext 和 VCC 之间连接一个可变的外部电阻。此外，还可以通过将 CLR 设置为低电平来缩短输出脉冲的持续时间。

脉冲触发在特定的电压电平发生，与输入脉冲的转换时间没有直接关系。A 输入端和 B 输入端上的施密特触发具有足够的迟滞，可应对较慢的输入转换速率，且在输出端完全没有抖动。

器件信息
器件型号 封装 (1) 本体尺寸（标称值）
SN74LVC1G123 SSOP (8) 2.95mm x 2.80mm
VSSOP (8) 2.30mm x 2.00mm
DSBGA (8) 1.91mm x 0.91mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

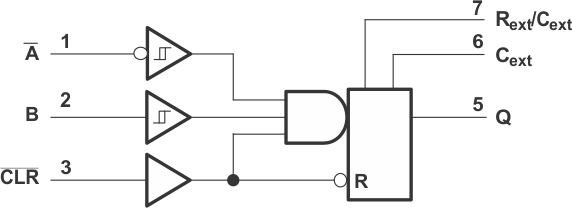

SN74LVC1G123 逻辑图（正逻辑）逻辑图（正逻辑）
