电容负载和稳定性

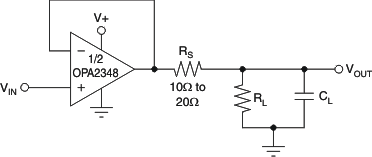

采用单位增益配置的 OPAx348-Q1 系列器件可直接驱动高达 250-pF 的纯电容负载。增加增益可增强放大器驱动更大电容负载的能力(请参阅Figure 13典型特性部分中的)。在单位增益配置条件下,插入一个与输出串联的低电阻值电阻器(10-Ω 至 20-Ω)RS 即可增强电容负载驱动能力,如Figure 24 所示。此电阻器可显著减少振铃,同时保持纯电容负载的直流性能。不过,如果有一个与电容负载并联的电阻负载,则会生成一个分压器,从而在输出端引入直流 (dc) 误差并略微减小输出摆幅。引入的误差与比率 RS/RL 成正比,通常可以忽略不计。

OPA348-Q1 OPA2348-Q1 OPA4348-Q1 ai_ser_res_unitygain_bos465.gifFigure 24. 单位增益缓冲器配置中的串联电阻器可改进电容负载驱动能力

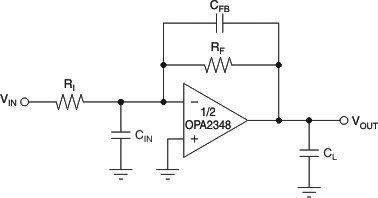

在单位增益逆变器配置中,运算放大器输入处的电容和增益设置电阻器之间相互作用会减小相补角,从而降低电容负载驱动能力。使用低阻值电阻器可实现最佳性能。例如,在驱动 500pF 负载时,将电阻器值从 100kΩ 降低到 5kΩ 可以将过冲从 55% 降低至 13%(请参阅Figure 13典型特性部分中的)。不过,当必须使用高阻值电阻器时,可以在反馈环路中插入一个低电容值(4pF 至 6pF)电容器 CFB,如Figure 25 所示。该小型电容器通过补偿电容 CIN(其中包括放大器的输入电容和印刷电路板 (PCB) 的寄生电容)的效应,可显著减少过冲。

OPA348-Q1 OPA2348-Q1 OPA4348-Q1 ai_imprv_capload_drive_bos465.gifFigure 25. 增强容性负载驱动能力
