3 说明

LMR33620-Q1 稳压器符合汽车标准，是一款简单易用的同步降压直流/直流转换器，可提供出色的效率，适用于条件严苛的应用。LMR33620-Q1 能够使用高达 36V 的输入电压驱动高达 2A 的负载电流。LMR33620-Q1 以超小的解决方案尺寸提供出色的轻负载效率和输出精度。电源正常状态标志和精密使能端等特性有助于实现灵活而又易用的解决方案，适用于广泛的应用。LMR33620-Q1 在轻负载条件下自动折返频率以提高效率。此器件通过集成技术省去了大部分外部组件，并提供专为实现简单 PCB 布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。LMR33620-Q1 可采用具有可湿性侧面的 12 引脚 3mm × 2mm 新型 VQFN 封装。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
LMR33620-Q1 VQFN (12) 3.00mm × 2.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
GUID-492FA7F2-C39A-4AE7-9AB6-96759E13971C-low.gif简化版原理图

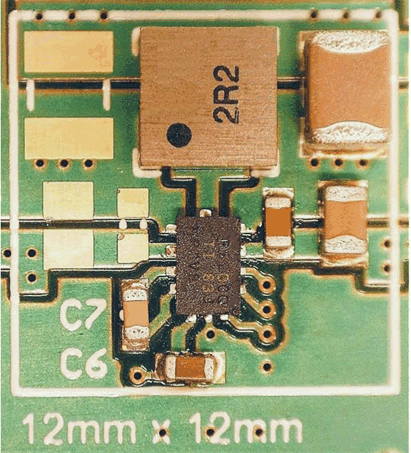

GUID-B0E2EB7A-02A5-4DBC-91F8-A6A404FBF78E-low.gif超少组件示例
