8.2.1.3 应用曲线

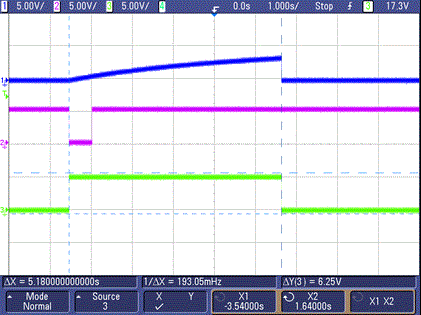

图 8-2 中展示的数据是通过典型应用部分中使用的电路收集的。LMC555 配置为单稳模式，且延时时间为 5.17s。波形对应于：

  • 上面的波形（蓝色）– 电容器电压
  • 中间的波形（紫色）– TRIGGER
  • 下面的波形（绿色）– OUTPUT

当 TRIGGER 引脚为低电平脉冲时，电容器电压开始充电，输出变高。一旦电容器电压达到电源电压的 2/3（由 R 和 C 值决定延时时间），输出就会变低。在本示例中，延时时间为 5.17s。

GUID-F92B198F-BA9A-4525-834C-AB87CD8EB610-low.gif图 8-2 单稳模式下的 TRIGGER、电容器电压和 OUTPUT 波形
