电气特性

除非另有说明,否则限值适用于所有时序选项并且 VCC = 3.3V。最小和最大限值适用于整个工作温度范围(TJ = -40°C 至 +125°C),并通过测试、设计或统计相关性指定。典型值表示 TJ = 25°C 条件下最有可能达到的参数标准,仅供参考。
参数测试条件最小值(1)典型值(2)最大值(1)单位
IQ静态工作电流2580µA
开漏标志
IFLAGFLAGx 漏电流VFLAGx = 3.3V120nA
VOLFLAGx 低电平输出IFLAGx = 1.2mA0.4V
加电序列
td1计时器延迟 1 精度所有其他时序选项-15%15%
2ms 时序选项-20%20%
td2计时器延迟 2 精度所有其他时序选项-15%15%
2ms 时序选项-20%20%
td3计时器延迟 3 精度所有其他时序选项-15%15%
2ms 时序选项-20%20%
下电序列
td4计时器延迟 4 精度所有其他时序选项-15%15%
2ms 时序选项-20%20%
td5计时器延迟 5 精度所有其他时序选项-15%15%
2ms 时序选项-20%20%
td6计时器延迟 6 精度所有其他时序选项-15%15%
2ms 时序选项-20%20%
时序延迟误差
(td(x) – 400µs)/td(x+1)时序延迟率对于 x = 1 或 495%105%
对于 x = 1 或 4,2ms 选项90%110%
td(x)/td(x+1)时序延迟率对于 x = 2 或 595%105%
对于 x = 2 或 5,2ms 选项90%110%
使能引脚
VENEN 引脚阈值1.01.251.4V
IENEN 引脚上拉电流VEN = 0V7µA
限值在 25° 下经过完整的生产测试。使用统计质量控制 (SQC) 方法通过相关性确保了工作温度范围内的限值。这些限值用于计算 TI 的平均出厂质量水平 (AOQL)。
典型数值在 25°C 下测得,表示最可能的参数标准。
所有标准选项都使用序列 1 来表示输出标志上升和下降顺序。有关可能的其他序列的详细信息,请参阅第 11.1.2 节。

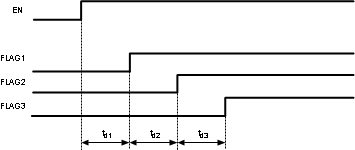

图 6-1 时序要求
所有标准选项都使用序列 1 来表示输出标志上升和下降顺序。有关可能的其他序列的详细信息,请参阅第 11.1.2 节。
图 6-2 下电序列
