ZHCSU20A November   1996  – February 2024 INA132

PRODUCTION DATA

  1.   1
  2. 1特性
  3. 2应用
  4. 3说明
  5. 4Pin Configuration and Functions
  6. 5Specifications
    1. 5.1 Absolute Maximum Ratings
    2. 5.2 ESD Ratings
    3. 5.3 Recommended Operating Conditions
    4. 5.4 Thermal Information
    5. 5.5 Electrical Characteristics: VS = ±15V
    6. 5.6 Electrical Characteristics: VS = 5V
    7. 5.7 Typical Characteristics
  7. 6Application and Implementation
    1. 6.1 Applications Information
      1. 6.1.1 Operating Voltage
      2. 6.1.2 Offset Voltage Trim
      3. 6.1.3 Capacitive Load Drive Capability
    2. 6.2 Typical Applications
  8. 7Device and Documentation Support
    1. 7.1 接收文档更新通知
    2. 7.2 支持资源
    3. 7.3 Trademarks
    4. 7.4 静电放电警告
    5. 7.5 术语表
  9. 8Revision History
  10. 9Mechanical, Packaging, and Orderable Information

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • D|8
散热焊盘机械数据 (封装 | 引脚)
订购信息

Typical Characteristics

at TA = +25°C and VS = ±15V (unless otherwise noted)

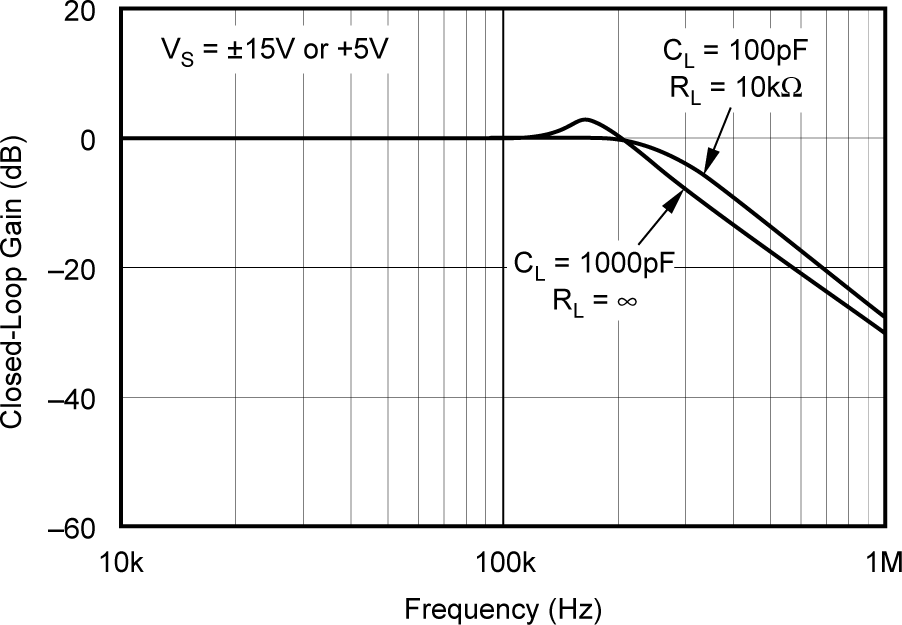

Figure 5-1 Gain vs Frequency

Figure 5-3 Power Supply Rejection vs Frequency

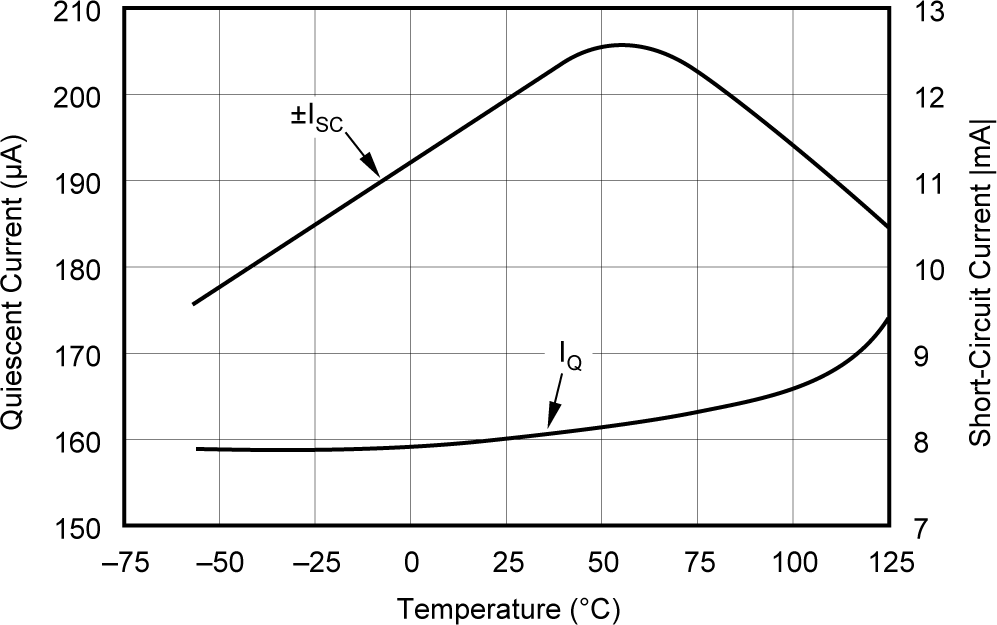

Figure 5-5 Quiescent and Short-Circuit Current vs Temperature
CL = 200pF

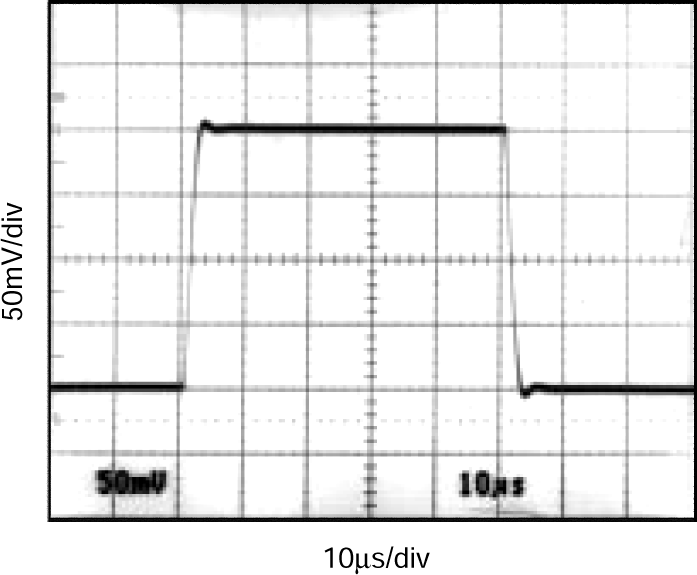

Figure 5-7 Small-Signal Step Response

Figure 5-9 Large-Signal Step Response

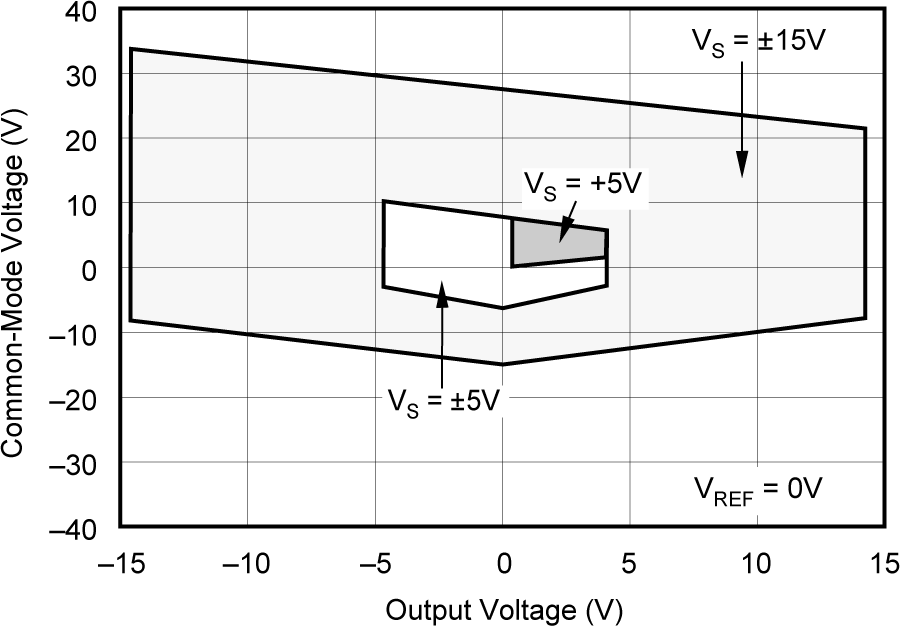

Figure 5-11 Input Common-mode Voltage Range vs Output Voltage

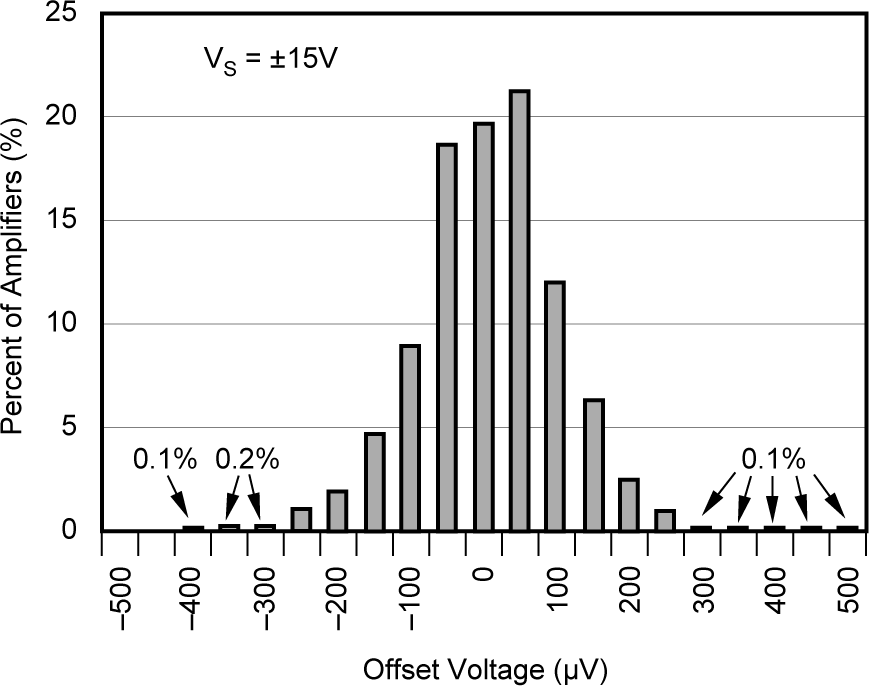

Figure 5-13 Offset Voltage Production Distribution

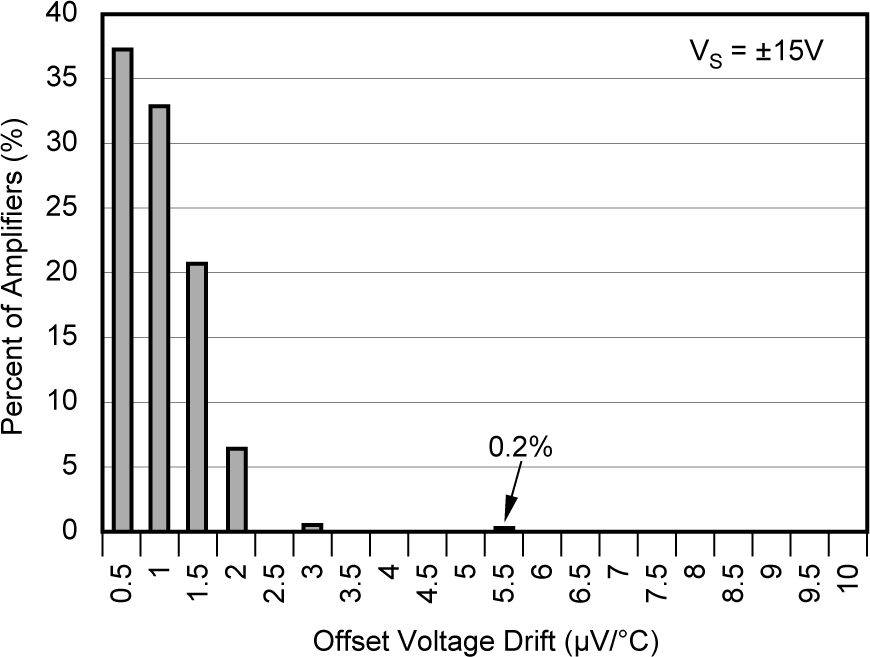

Figure 5-15 Offset Voltage Drift Production Distribution

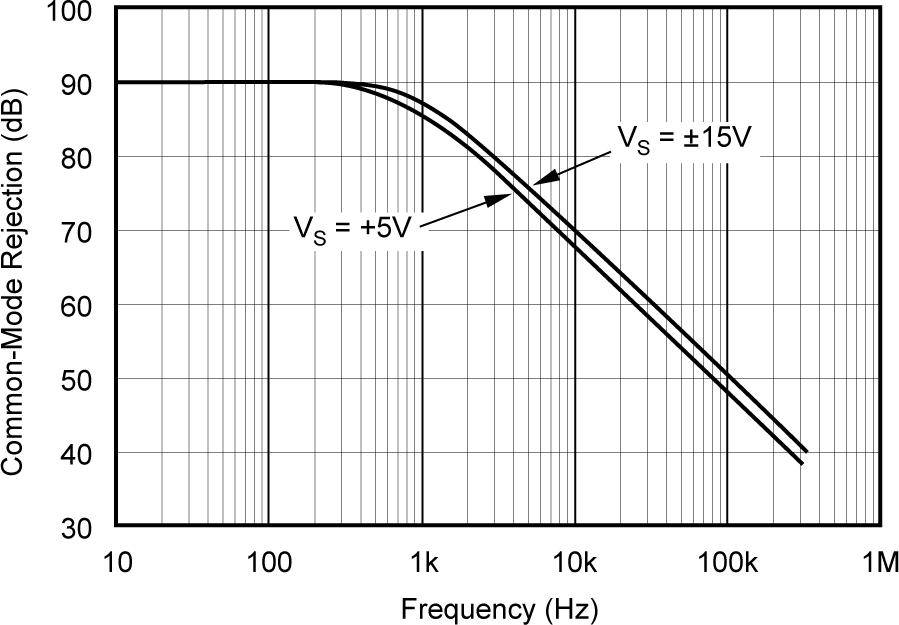

Figure 5-2 Common-Mode Rejection vs Frequency

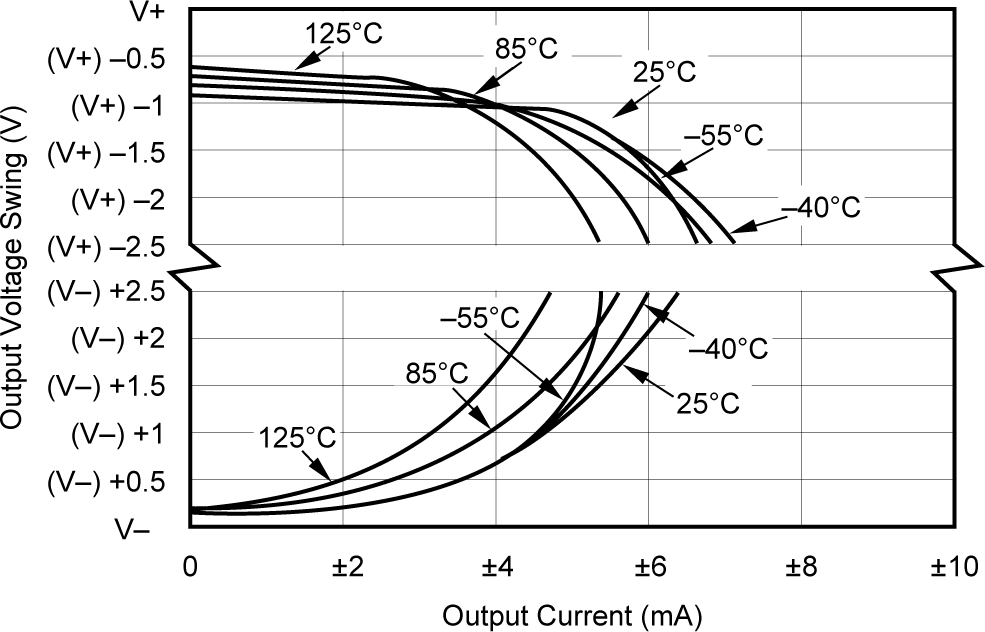

Figure 5-4 Output Voltage Swing vs Output Current

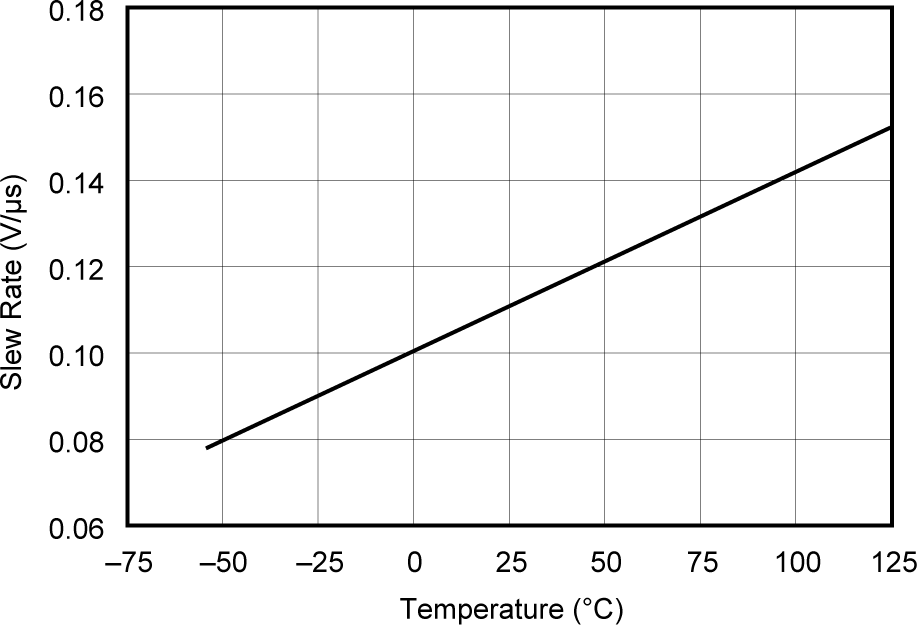

Figure 5-6 Slew Rate vs Temperature
CL = 1000pF
Figure 5-8 Small-Signal Step Response

Figure 5-10 Settling Time vs Load Capacitance

Figure 5-12 0.1‑Hz to 10‑Hz Peak-to-Peak Voltage Noise

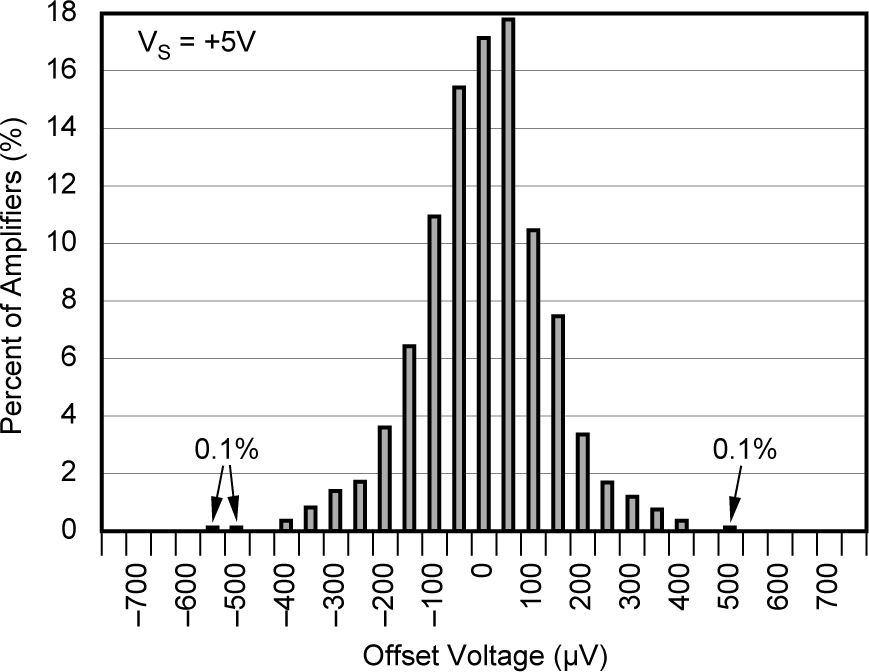

Figure 5-14 Offset Voltage Production Distribution
