8.2.4.2 PCB 类型

本节中的热分析主要针对2层和4层PCB的HTSSOP 封装和 VQFN 封装，这两种封装具有两种不同的铜厚度（1oz 和 2oz）和六种不同的覆铜区（1cm2、2cm2、4cm2、8cm2、16cm2 和 32cm2）。

图 8-13 和图 8-14 展示了分别适用于 HTSSOP 封装和 VQFN 封装的 2/4 层 PCB 的顶层。PCB 的顶层、中间层 1 和底层填充有接地层，而中间层 2 填充有电源平面。

对于 HTSSOP，在器件封装下方放置了 4 x 3 阵列的热通孔，钻孔直径为 300µm，镀铜厚度为 25µm。对于 VQFN，在器件封装下方放置了 2 x 2 阵列的热通孔，钻孔直径为 300µm，镀铜厚度为 25µm。如果适用，热通孔可以接触顶层、底层和中间层 1（接地层）。对于 2 层和 4 层设计，中间层和底层均采用尺寸 A*A 建模。对于 VQFN 封装，器件焊盘区域外的顶层无铜。

表 8-3 汇总了不同 PCB 类型中不同 PCB 层的覆铜厚度。表 8-4 汇总了适用于 HTSSOP 封装的不同 PCB 覆铜区的 PCB 尺寸 (A)，表 8-5 汇总了适用于 VQFN 封装的不同 PCB 覆铜区的 PCB 尺寸 (A)。

表 8-3 PCB 类型和覆铜厚度
PCB 类型覆铜厚度顶层底层中间层 1中间层 2
2 层1oz PCB1oz1oz不适用
2oz PCB2oz2oz
4 层1oz PCB1oz1oz1oz1oz
2oz PCB2oz2oz1oz1oz
GUID-EB318A39-1D05-4412-96BF-55647006809D-low.png图 8-13 适用于 HTSSOP 封装的 PCB - 顶层（4/2 层 PCB）

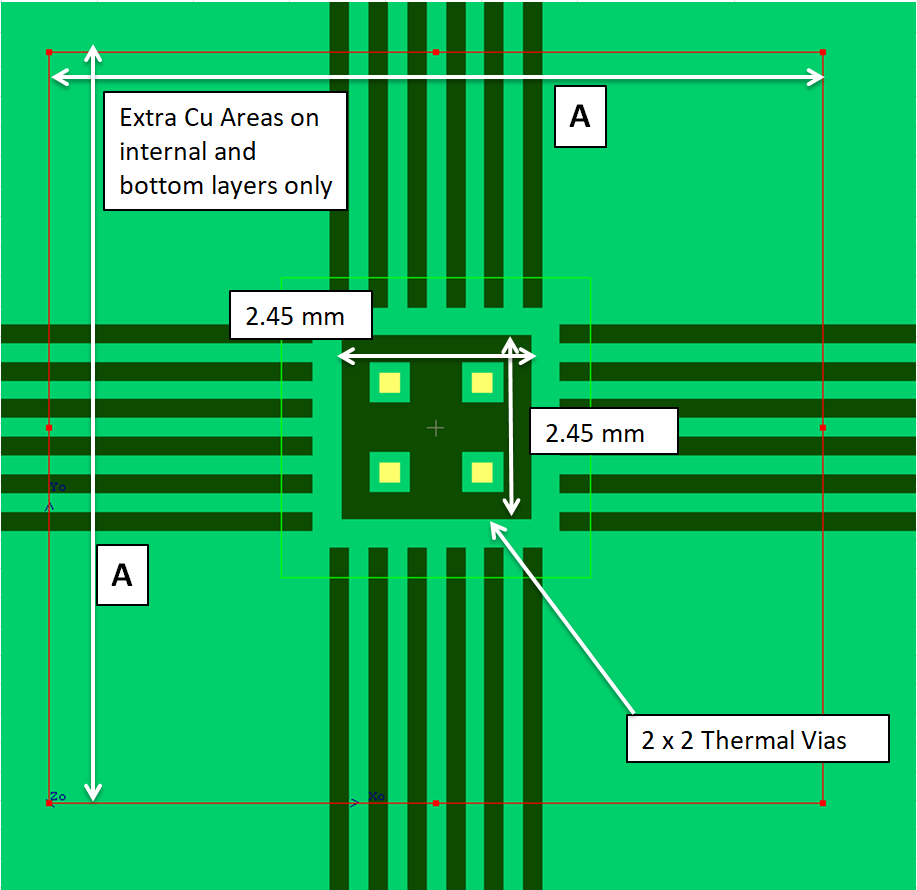

GUID-C2E2CC07-D951-4F39-A53F-A1B9B98734B4-low.png图 8-14 适用于 VQFN 封装的 PCB - 顶层（4/2 层 PCB）
表 8-4 适用于 HTSSOP 封装的 PCB 尺寸
覆铜区 (cm2)尺寸 (A) (mm)
1cm213.31 mm
2cm217.64 mm
4cm223.62 mm
8cm231.98 mm
16cm243.76 mm
32cm260.36 mm
表 8-5 适用于 VQFN 封装的 PCB 尺寸
覆铜区 (cm2)尺寸 (A) (mm)
1cm210.00 mm
2cm214.14 mm
4cm220.00 mm
8cm228.28 mm
16cm240.00 mm
32cm256.57 mm
