瞬态热性能

电机驱动器可能会遇到不同的瞬态驱动条件,导致在短时间内出现大电流流过。这些条件可能包括

  • 转子最初静止时电机启动。
  • 某个电机输出的电源或接地短路且触发过流保护时的故障条件。
  • 短暂为电机或电磁阀加电,然后断电。

对于这些瞬态情况,驱动持续时间是除了铜面积和厚度之外影响热性能的另一个因素。在瞬态情况中,热阻抗参数(ZθJA)表示结至环境热性能。本部分中的图显示了 WSON和 SOT 封装的 1oz 和 2oz 铜布局的模拟热阻抗。这些图表表明,短电流脉冲可实现更佳的热性能。对于较短的驱动时间,器件裸片尺寸和封装决定了热性能。对于更长的驱动脉冲,电路板的布局对热性能的影响更大。这两个图表都显示了随着驱动脉冲持续时间的增加,由于层数和铜面积导致的热阻抗分裂曲线。可以将长脉冲视为稳态性能。

GUID-20210615-CA0I-9ZQW-8VZJ-PM97JS283GSW-low.png图 9-35 1oz 铜布局的 WSON 封装结至环境热阻抗

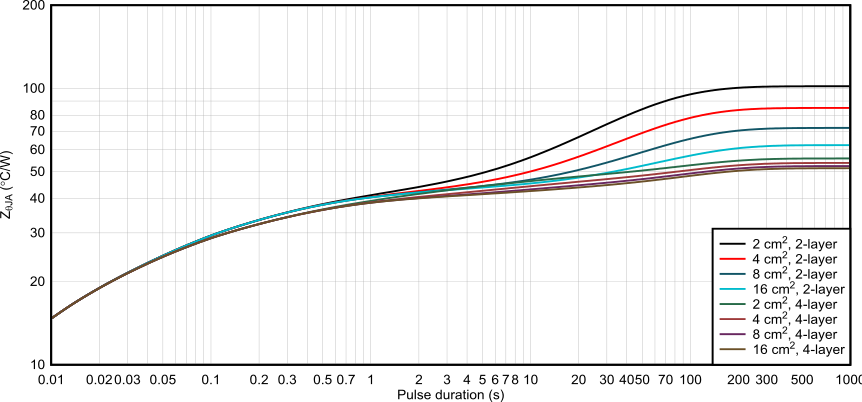

GUID-20210615-CA0I-RZ0X-N8PD-ZSMFWBVC5RZ4-low.png图 9-36 2oz 铜布局的 WSON 封装结至环境热阻抗
GUID-20210615-CA0I-M4F5-XXWQ-PGRJ5X7PHNW5-low.png图 9-37 1oz 铜布局的 SOT 封装结至环境热阻抗
图 9-38 2oz 铜布局的 SOT 封装结至环境热阻抗
