特性

  • 专为 TIA/EIA-485、TIA/EIA-422 和
    ISO 8482 应用 设计
  • 信号传输速率 (1)高达 50Mbps
  • 在总线短路、开路和空闲总线条件下提供故障保护
  • 为总线输入提供的静电放电 (ESD) 保护电压超过 6kV
  • 共模总线电压输入范围:-7V 至 12V
  • 传播延迟时间 < 18ns
  • 低待机功耗:< 32µA
  • 针对 AM26LS32、DS96F173、LTC488 和 SN75173 进行引脚兼容升级
线路的信号传输速率是指每秒钟的电压转换次数,单位为 bps(每秒比特数)。
线路的信号传输速率是指每秒钟的电压转换次数,单位为 bps(每秒比特数)。
.

应用

  • 支持国防、航天和医疗 应用
    • 受控基线
    • 同一组装和测试场所
    • 同一制造场所
    • 延长的产品生命周期
    • 延长产品的变更通知周期
    • 产品可追溯性

说明

SN65LBC173A 是一款具有三态输出的四路差分接收器,专为 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482(欧盟的 RS-485)应用 而设计。

当数据速率高达甚至超过 5000bps 时,该器件针对均衡后的多点总线通信进行了优化。传输介质可采用双绞线电缆、印刷电路板走线或背板。最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。

接收器的正负共模输入电压范围较大, 其 ESD 保护 电压高达 6kV,适用于严苛环境中的 高速多点数据传输 应用。这些器件通过 LinBiCMOS®进行设计,兼具低功耗特性和极强稳定性。

G 和 G 输入为正/负逻辑提供使能控制逻辑,从而使能全部四个驱动器。禁用或关闭器件后,接收器输入针对总线呈现高阻抗状态,从而降低系统负载。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
SN65LBC173A-EP SOIC (16) 9.90mm x 3.90mm
  1. 要了解所有可用封装,请参见数据表末尾的可订购产品附录。

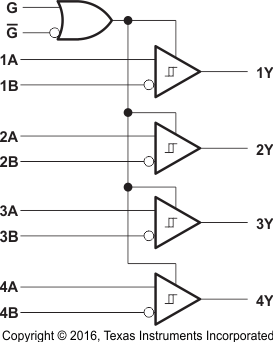

逻辑图

SN65LBC173A-EP log_dia_SLLSEH1.gif
