ZHCSGP7 August   2017 OPT3007

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 Timing Requirements
    7. 6.7 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1 Human Eye Matching
      2. 7.3.2 Automatic Full-Scale Range Setting
      3. 7.3.3 I2C Bus Overview
        1. 7.3.3.1 Serial Bus Address
        2. 7.3.3.2 Serial Interface
    4. 7.4 Device Functional Modes
      1. 7.4.1 Automatic Full-Scale Setting Mode
    5. 7.5 Programming
      1. 7.5.1 Writing and Reading
        1. 7.5.1.1 High-Speed I2C Mode
        2. 7.5.1.2 General-Call Reset Command
    6. 7.6 Register Maps
      1. 7.6.1 Internal Registers
        1. 7.6.1.1 Register Descriptions
          1. 7.6.1.1.1 Result Register (Offset = 00h)
          2. 7.6.1.1.2 Configuration Register (Offset = 01h) [Reset = C810h]
          3. 7.6.1.1.3 Low-Limit Register (Offset = 02h) [Reset = C0000h]
          4. 7.6.1.1.4 High-Limit Register (Offset = 03h) [Reset = BFFFh]
          5. 7.6.1.1.5 Manufacturer ID Register (Offset = 7Eh) [Reset = 5449h]
          6. 7.6.1.1.6 Device ID Register (Offset = 7Fh) [Reset = 3001h]
  8. 8 Application and Implementation
    1. 8.1 Application Information
      1. 8.1.1 Electrical Interface
      2. 8.1.2 Optical Interface
    2. 8.2 Typical Application
      1. 8.2.1 Design Requirements
      2. 8.2.2 Detailed Design Procedure
        1. 8.2.2.1 Optomechanical Design
      3. 8.2.3 Application Curves
    3. 8.3 Do's and Don'ts
  9. 9 Power-Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Soldering and Handling Recommendations
      1. 10.2.1 Solder Paste
      2. 10.2.2 Package Placement
      3. 10.2.3 Reflow Profile
      4. 10.2.4 Special Flexible Printed-Circuit Board (FPCB) Recommendations
      5. 10.2.5 Rework Process
    3. 10.3 Layout Example
  11. 11器件和文档支持
    1. 11.1 文档支持
      1. 11.1.1 相关文档
    2. 11.2 接收文档更新通知
    3. 11.3 社区资源
    4. 11.4 商标
    5. 11.5 静电放电警告
    6. 11.6 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 采用精密光学滤波，以与人眼匹配：
    • 可阻隔 99%（典型值）以上的红外线 (IR)
  • 自动满量程设置功能
  • 测量范围：0.01 Lux 至 83,000 Lux
  • 23 位有效动态范围，具有
    自动增益范围设定功能
  • 12 种二进制加权满量程范围设置：范围间匹配度
    < 0.2%（典型值）
  • 低工作电流：1.8µA（典型值）
  • 工作温度范围：-40°C 至 +85°C
  • 宽电源范围：1.6V 至 3.6V
  • 固定的 I2C 地址
  • 可耐受 5.5V 电压的 I/O
  • 固定的 I2C 地址
  • 小外形尺寸：
    • 0.856mm × 0.946mm × 0.226mm PicoStar™封装
  • OPT3007 是 OPT3001 的缩小版

2 应用

  • 智能手表
  • 可穿戴电子产品
  • 健身手环
  • 显示屏背光控制
  • 照明控制系统
  • 平板电脑和笔记本电脑
  • 摄像机

光谱响应：OPT3007 和人眼

OPT3007 D001_SBOS864.gif

3 说明

OPT3007 是一款用于测量人眼可见光强度的单芯片照度计。OPT3007 采用超小型 PicoStar 封装，因此该器件适用于狭小空间。OPT3007 具有固定的寻址方案，使该器件仅在连接四个引脚的情况下即可工作。因此，PCB 设计人员能够针对主动传感器区域设计更大的开口。

传感器的精密光谱响应与人眼的明视响应高度匹配。OPT3007 具有强烈的红外 (IR) 阻隔作用，在所有光源条件下均可测量人眼的可见光强度。对于需要将传感器安装在深色玻璃下的设计而言，这种红外阻隔功能还有助于保持高精度。OPT3007 通常与背光 IC 或照明控制系统配合使用，能够为用户构建基于光的各项体验，可作为光电二极管、光敏电阻或低性能环境光传感器的理想替代产品。

凭借内置的满量程设置功能，无需手动选择满量程范围即可在 0.01 lux 至 83k lux 范围内进行测量。此功能允许在 23 位有效动态范围内进行光测量。

数字操作可灵活用于系统集成。测量既可连续进行也可单次触发。数字输出通过兼容 I2C 和 SMBus 的双线制串行接口进行报告。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
OPT3007 PicoStar (6) 0.856mm × 0.946mm × 0.226mm
  1. 要了解所有可用封装，请参见产品说明书末尾的封装选项附录。

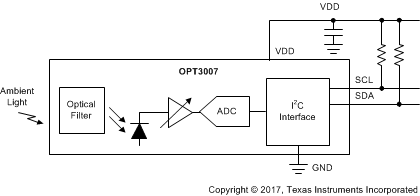

框图

OPT3007 aij_BlockDiag_SBOS846.gif

4 修订历史记录

日期 修订版本 说明
2017 年 8 月 * 初始发行版。
