1 特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 标准的下列结果:
    • 器件温度 3 级:-40°C 至 85°C
      的运行环境温度范围
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
    • 器件组件充电模式 (CDM) ESD 分类等级 C6
  • (除非另外注明,否则典型值为 VS = 1.8V,TA = 25°C)。
  • 由单电源或双电源供电
  • 开漏输出
  • 超低电源电流:9µA(每通道)
  • 低输入偏置电流:10nA
  • 低输入偏移电流:200pA
  • 低输入偏移电压 (VOS):4mV
  • 传播延迟:880ns(20mV 过驱电压)
  • 输入共模电压范围:(负电源轨电压 - 0.1V)至(正电源轨电压 + 0.1V)

2 应用

  • 可穿戴式设备
  • 手机和平板电脑
  • 电池供电类电子产品
  • 通用低电压 应用

3 说明

LMV7275-Q1 是一款单路轨到轨输入低功耗比较器,额定电源电压包括 1.8V、2.7V 和 5V。每条通道的电源流耗低至 9µA,同时可实现 800ns 的短暂传播延迟。

LMV7275-Q1 采用 SC-70 封装。这类微型封装可显著减小印刷电路板 (PCB) 面积,非常适合低电压、低功耗、对空间要求严格的设计。

LMV7275-Q1 特有 一个开漏输出级,支持线或配置。此外,开漏输出还具备另一项优势,即允许将输出上拉至 5.5V 及以下的任一电压,与 LMV7275-Q1 的电源电压无关。该特性有益于电平转换 应用。

LMV7275-Q1 采用德州仪器 (TI) 先进的亚微米硅栅 BiCMOS 工艺。该器件采用双极输入改善噪声性能,凭借互补金属氧化物半导体 (CMOS) 输出将负输出摆幅降至最低。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
LMV7275-Q1 SC70 (5) 1.25mm × 2.00mm
  1. 要了解所有可用封装,请参见数据表末尾的可订购产品附录。

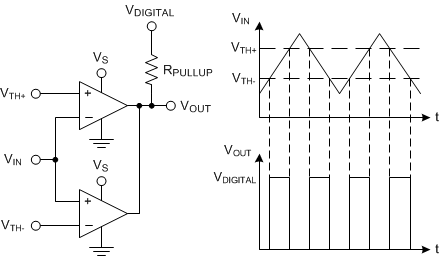

LMV7275-Q1 用作窗口比较器

LMV7275-Q1 Window_Comp.gif

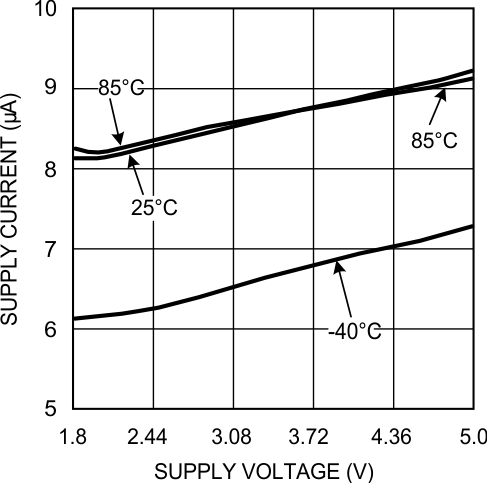

低电源电流

LMV7275-Q1 20064002.gif
