引言

AFE7950 等现有的射频 (RF) 采样收发器可在高达 X 带 (12GHz) 的频率下运行。要在整个 K 带（12GHz 至 40GHz）下运行需修改设计。一种方法是使用直接转换调制器和解调器将基带信号直接与 K 带频率进行混合。另一种方法是将射频采样收发器用作超外差架构中的高频中频 (IF) 级，其中 IF 频率向上或向下混频至所需的 K 带。这两种设计都需要高频、低相位噪声合成器作为混频器的 LO 源。

图 1 展示了一个典型的超外差收发器架构，此架构使用适合于在 K 带运行的射频采样数据转换器。数据转换器输出或输入可在 X 带频率范围内运行。混频级可转换为 K 带频率或从 K 带频率转换。方程式 1 根据所需的射频频带和所需的 IF 频率确定 LO 频率。

LMX2820 射频合成器本身支持高达 22GHz 的运行频率。该范围直接支持 Ku 频带（12GHz 至 18GHz）。为了支持 K 频带（18GHz 至 27GHz）和 Ka 频带（26.5GHz 至 40GHz），有时需要更高的频率，具体取决于 IF 频率选择。图 2 展示了在三种不同 IF 频率下 LO 频率与射频频带的函数关系图：0Hz (ZIF)、4GHz 和 8GHz。对于要求 LO 超过 LMX2820 22GHz 阈值的 IF 频率和射频频带频率组合，级联外部倍频器可充分扩展输出频率。

图 1 K 带超外差收发器

图 2 LMX2820 外部倍频器的阈值

频率规划

LMX2820 中的内部压控振荡器 (VCO) 支持 5.65GHz 至 11.3GHz 的范围。内部分频器会产生较低的频率。集成倍频器可生成高达 22.6GHz 的更高频率。外部倍频器可将频率扩展到 40GHz 以上。

此分析使用 MACOM® XX1000-QT 有源倍频器。该器件的工作频率高达 45GHz，并包含一个输出放大器，可将信号提高到 10dBm 以上，这足以用作混频器 LO。

目标频率为 26.4GHz。这对于许多主流的 Ka 频带应用来说都是理想的选择。对于该频率选择，LM2820 中的基本 VCO 频率为 6.6GHz。启用内部倍频器后，输出频率为 13.2GHz。该频率通过外部倍频器达到 26.4GHz。

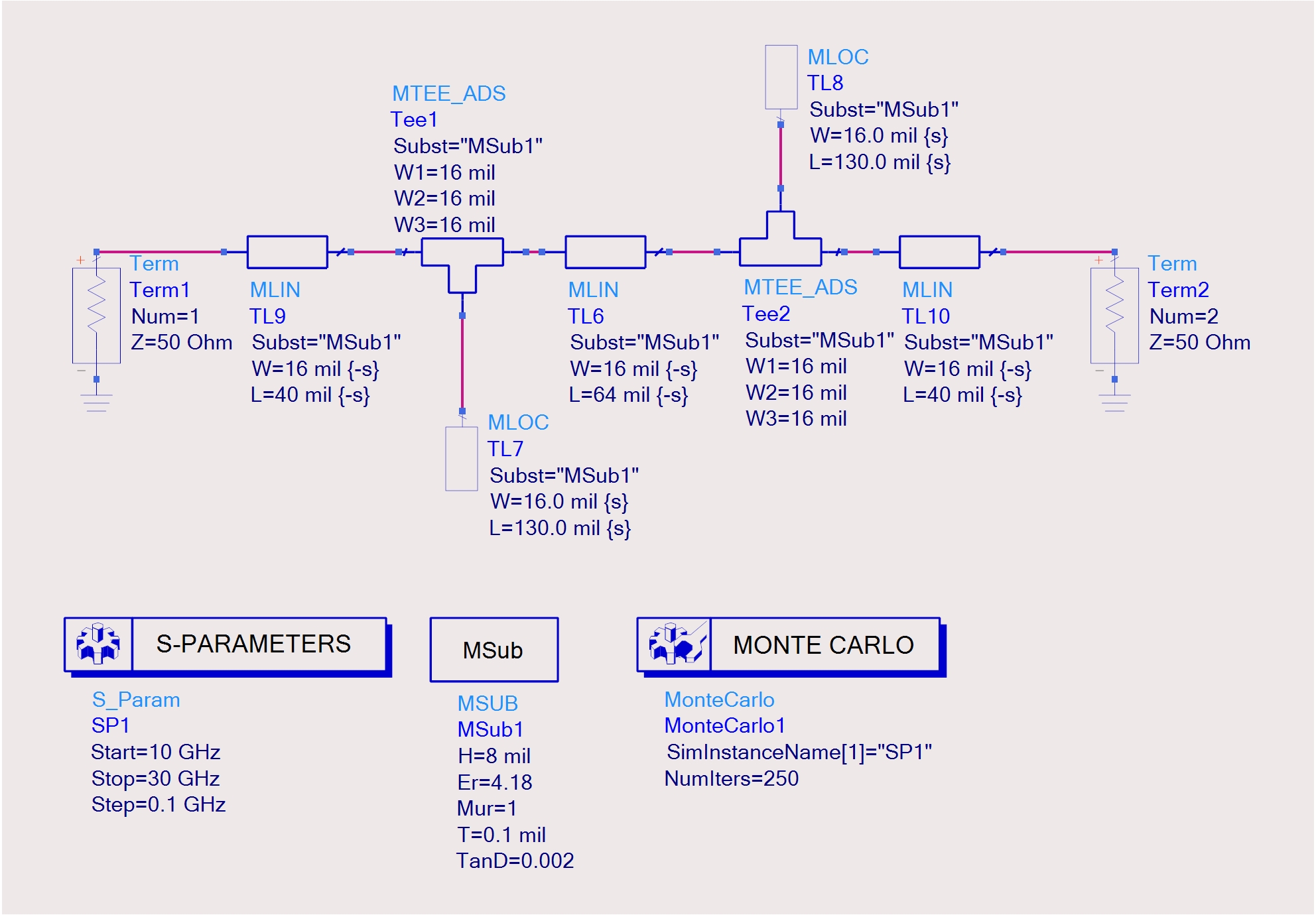

与任何乘法器或倍频器一样，基频不会完全抑制。由于这种方法本质上是“乘以 4”运算，因此应该会观察到基波和二次谐波的残留。为了实现出色运行，应在输出信号周围提供一些滤波，以在次谐波感染混频器之前消除次谐波。

相位噪声性能

图 3 展示了设计设置方框图。LMX2820 的参考频率为 100MHz，由 Rohde SMA100B 信号发生器生成。内部基准倍频器可创建 200MHz 的 PFD 频率。通过 N 分频器设置 33，将内部 LMX2820 VCO 调谐至 6.6GHz。

图 3 测量块原理图

LMX2820 锁相环 (PLL) 正确锁定后，器件会直接输出频率，将频率分频或将频率提高 2 倍。启用乘法器后，输出频率为 13.2GHz。该频率注入外部倍频器以生成 26.4GHz。

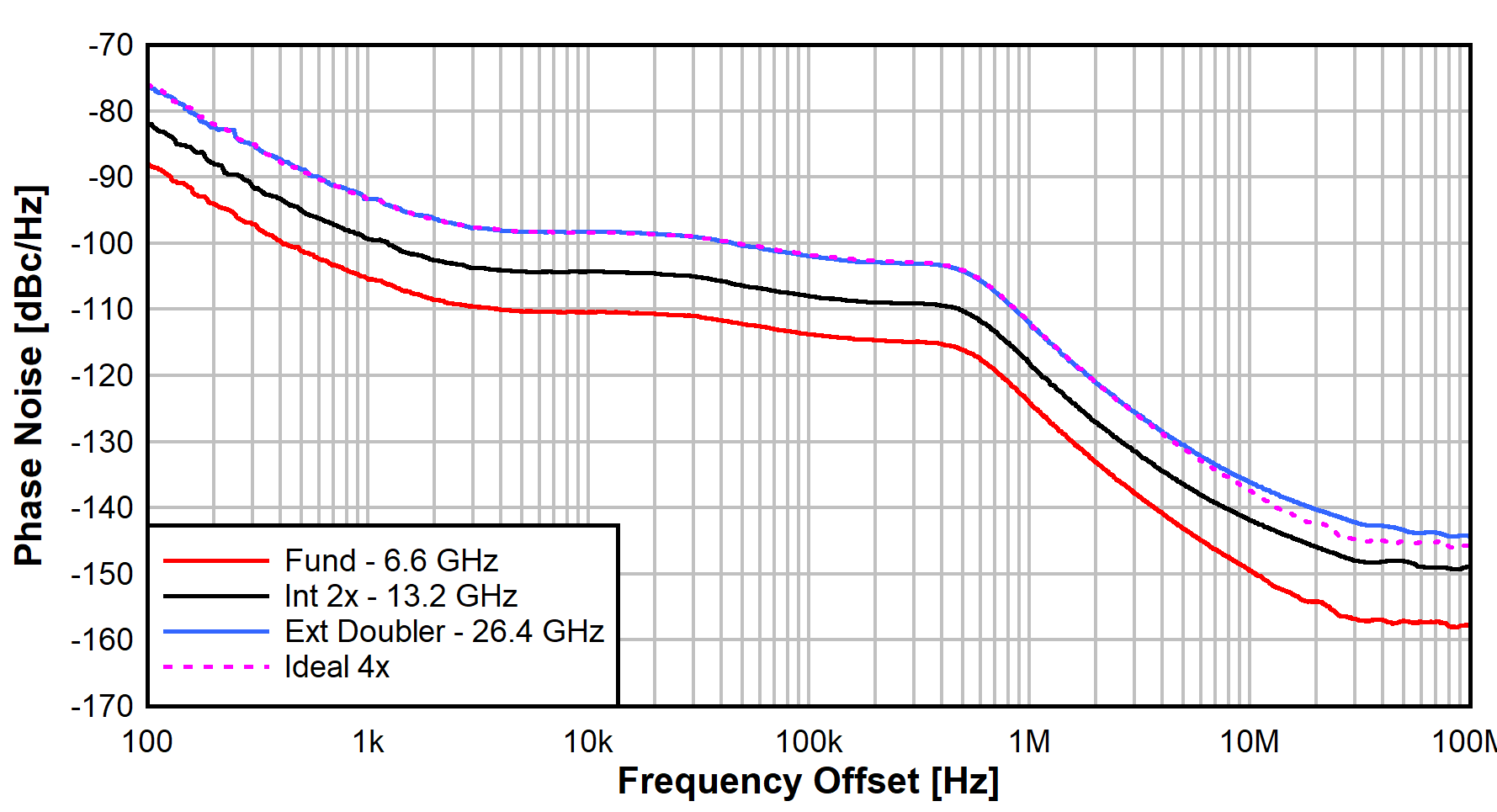

图 4 展示了三种频率的相位噪声性能：6.6GHz 时的基频、13.2GHz 时的内部双倍频、26.4GHz 时的外部双倍频。26.4GHz 时的输出功率刚刚超过 11dBm，这是混频器 LO 级别的适当范围。该图还展示了理想情况下 (20 × log(N)) 乘以 4 的基频。实际测量值与理想情况一致，但在高频偏移时本底噪声仅略有增加。

图 4 相位噪声图

次谐波性能

次谐波会使混合操作失真，并在输出端产生不必要的杂散。表 1 显示了该设置的次谐波杂散性能。

半谐波仅为 –17dBc。在所需音调的高输出功率下，半谐波绝对功率约为 –6dBm。此级别有时可能足够高，足以导致问题，需要进行一些滤波以消除威胁。四分之一谐波小于 –40dBm；预计该音调足够低，不会引起任何不必要的问题。

总结

LMX2820 和外部倍频器适用于要求 LO 源高于 22GHz 的应用。此设计非常适合通信系统、雷达和电子战 (EW) 设计以及在 K 和 Ka 频带中运行的卫星地面通信应用。相位噪声性能良好，并根据 LMX2820 的基本 VCO 性能跟踪 4 倍频系统的预期性能。此设计紧凑，而且可通过编程来满足各种频率生成需求。
