4 使用 TPS51117RGY 的电路板布局布线 (QFN 14)

图 4-1 至图 4-4 显示了 TPS51117EVM 印刷电路板的设计。该 EVM 采用 2 盎司铜电路板上四层设计。

GUID-6DB298DA-7D84-4005-AD0C-CA1474BF664A-low.gif图 4-1 顶部铜层
GUID-673CF549-BEC3-43CE-B932-7AC35A9742A8-low.gif图 4-2 铜层 2（内部 1）

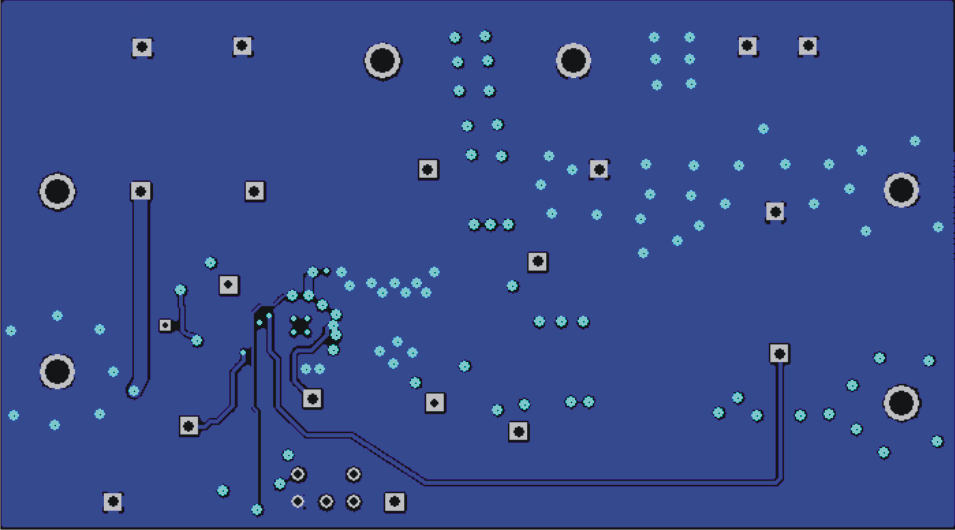

GUID-2B8FFD62-88D6-422C-8942-A9592B03E23E-low.gif图 4-3 铜层 3（内部 2）

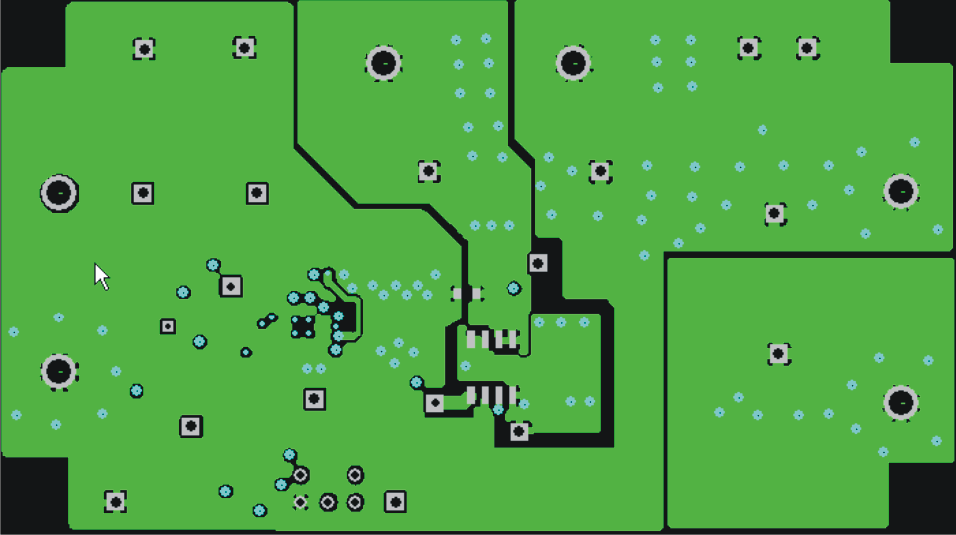

GUID-9DE094AF-E0A5-4D51-BE6A-1E2A36070931-low.gif图 4-4 底部铜层
