6.9.4.1.5 未使用 WKUP_LFOSC0

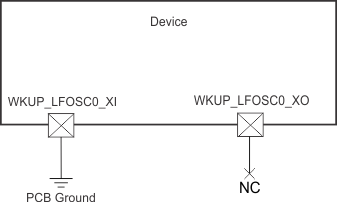

图 6-25 展示了未使用 WKUP_LFOSC0 时建议的振荡器连接。

AM67 AM67A 未使用 WKUP_LFOSC0图 6-25 未使用 WKUP_LFOSC0
